Транзистор полевой MOSFET P-канальный напряжение сток-исток 20В, ток стока 4.1А
У поставщика
ПроизводительWAYON
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
64 019 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт4,81 ₽
дешевле всех
Сумма962,00 ₽
В наличии60 501 шт
от 200 штюрлицам и ИП
от 825 — 3,97 ₽ (−17%)
Склад 13срок до недели
Цена за шт5,24 ₽
Сумма1 048,00 ₽
+ доплата 490,00 ₽
В наличии3 518 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 341 — 4,46 ₽ (−15%)
200 шт · Склад 39 · 962,00 ₽
Описание

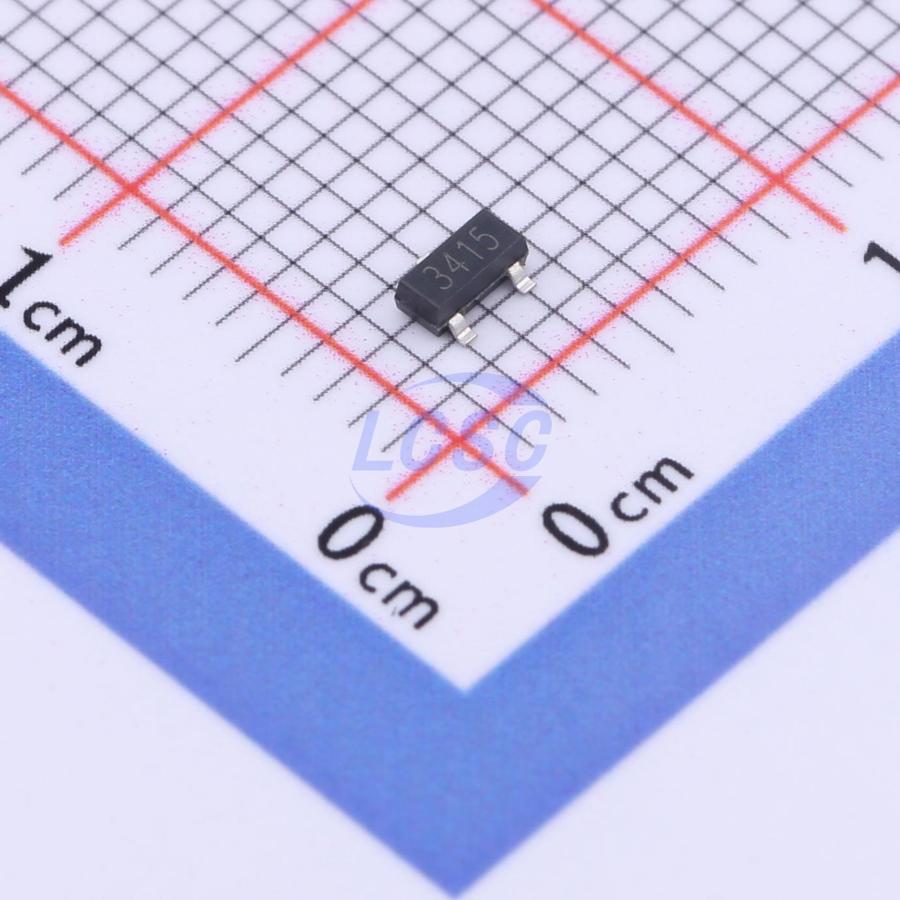

Транзистор полевой MOSFET P-канальный от WAYON. Работает при напряжении сток-исток до 20 В и пропускает ток до 4.1 А. Выполнен в компактном корпусе SOT23-3. Подходит для управления нагрузкой в портативной и бытовой электронике.
Технические характеристики
| Pd | 1.2W |
| Заряд затвора | 9.3nC |
| Tf | 29ns |
| Tr | 9ns |
| Заряд затвор-сток | 2.2nC |
| Заряд затвор-исток | 1nC |
| Напряжение сток-исток | -20V |
| Напряжение затвор-исток | ±12V |
| Vsd | -1V |
| Ciss | 751pF |
| Coss | 97pF |
| Crss | 80pF |
| Idss | -1μA |
| IGSS | ±100nA |
| RoHS | Соответствует |
| RthJA | 104°C/W |
| Td(вкл) | 13ns |
| Td(выкл) | 19ns |
| Корпус | SOT-23 |
| Температура перехода и хранения | -55 to 150°C |
| Vbr dss | -20V |
| Тип монтажа | SMD |
| Ток стока импульсный | -13A |
| Технология | Trench LV MOSFET |
| Vgs порог макс. | -1V |
| Vgs порог мин. | -0.3V |
| Vgs(th) тип. | -0.7V |
| Описание | P-Channel Enhancement MOSFET |
| Артикул | WM02P41M |
| Размер E | 0.95mm BSC |
| Длина | 0.55mm REF |
| Код маркировки | 3415 |
| Id непрерывный | -4.1A |
| Непрерывный | -4.1A |
| Кол-во в упак. | 3k/Reel |
| Размеры a макс. | 1.15mm |
| Мин. размер A | 0.90mm |
| Размеры b макс. | 0.50mm |
| Размер B мин. | 0.30mm |
| Размеры c макс. | 0.15mm |
| Размер C мин. | 0.08mm |
| Макс. размер D | 3.00mm |
| Мин. размер D | 2.80mm |
| Размер E макс | 2.55mm |
| Размер E мин | 2.25mm |
| Dimensions theta | 0° to 8° |
| Размер A1 макс | 0.10mm |
| Размер A1 мин | 0.00mm |
| Размер E1 макс | 1.40mm |
| Размер E1 мин | 1.20mm |
| Dimensions e1 pitch | 1.80 to 2.00mm |
| Макс. Rds(on) при Vgs 1,8 В | 92mΩ |
| Rds(on) при Vgs 1,8 В, тип. | 55mΩ |
| Макс. Rds(on) при Vgs 2,5 В | 57mΩ |
| Сопротивление сток-исток при Vgs 2,5 В, тип. | 41mΩ |
| Макс. Rds(on) при Vgs 4,5 В | 45mΩ |
| Тип. RDS(on) при VGS 4,5 В | 32mΩ |
| Примечание | code: 3415 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Описание (англ.) | P-Channel MOSFET Vds= 20V, Id = 4.1A |
