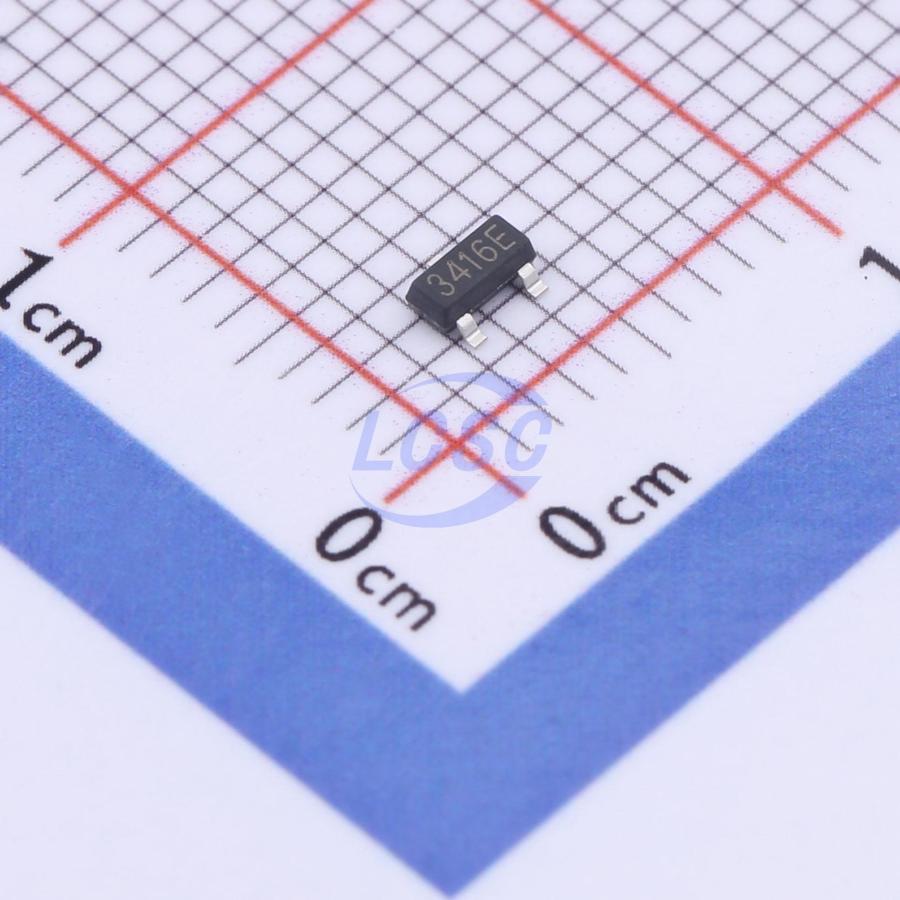

WM02N70M
У поставщика
ПроизводительWAYON
КатегорияТранзисторы
У поставщиков
5 522 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт8,78 ₽
Сумма878,00 ₽
В наличии5 522 шт
от 100 штюрлицам и ИП
от 449 — 7,42 ₽ (−15%)
100 шт · Склад 39 · 878,00 ₽
Описание
WM02N70M — N-канальный полевой транзистор (MOSFET) производства WAYON. Компонент выполнен в компактном корпусе для поверхностного монтажа и предназначен для применения в импульсных источниках питания, схемах управления нагрузкой и преобразователях. Отличается низким сопротивлением открытого канала и подходит для высокочастотной коммутации.
Технические характеристики
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Время спада | 15ns |
| Время нарастания | 14ns |
| Размеры | A: 0.90-1.15mm; D: 2.80-3.00mm; E: 2.25-2.55mm; Индуктивность: 0.45-0.65mm; B: 0.30-0.50mm; C: 0.08-0.15mm; E: 0.95mm BSC; A1: 0.00-0.10mm; E1: 1.20-1.40mm; E1: 1.80-2.00mm; Θ: 0-8° |
| Код маркировки | 3416E |
| Время включения | 5.2ns |
| Esd protected | Да |
| Время выключения | 23ns |
| Соотв. RoHS | Да |
| Кол-во в упаковке | 3000/reel |
| Заряд сток-затвор | 3.1nC |
| Вх. емкость | 850pF |
| Рассеиваемая мощность | 1.3W |
| Полный заряд затвора | 11nC |
| Напряжение встроенного диода | 1.2V |
| Заряд затвор-исток | 2nC |
| Выходная емкость | 140pF |
| Напряжение затвор-исток | ±10V |
| Темп. хранения | -55 to +150°C |
| Напряжение сток-исток | 20V |
| Ток утечки затвора | ±10µA |
| Темп. перехода | 150°C |
| Импульсный ток стока | 24A |
| Drain cut off current | 1µA |
| Пороговое напряжение затвора | 0.4V to 1.0V |
| Непрерывный ток стока | 7A |
| Сопротивление сток-исток | 25mΩ @ VGS=4.5V, 30mΩ @ VGS=2.5V |
| Обратная проходная емкость | 105pF |
| Напряжение пробоя сток-исток | 20V |
| Термосопротивление переход-среда | 96°C/W |
| Обратное напряжение, В | 700 |
