Транзистор полевой MOSFET N-канальный напряжение сток-исток 20В, ток стока 2.8А
У поставщика
ПроизводительWAYON
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
225 717 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:215 426 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,60 |
| от 1 100 | 2,93 |
| от 1 800 | 2,57 |
| от 3 050 | 2,27 |
| от 5 075 | 2,07 |
Склад 13
В наличии:10 291 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 174 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,97 |
| от 440 | 3,31 |
| от 879 | 2,77 |
| от 1 757 | 2,38 |
| от 3 000 | 2,13 |
Описание

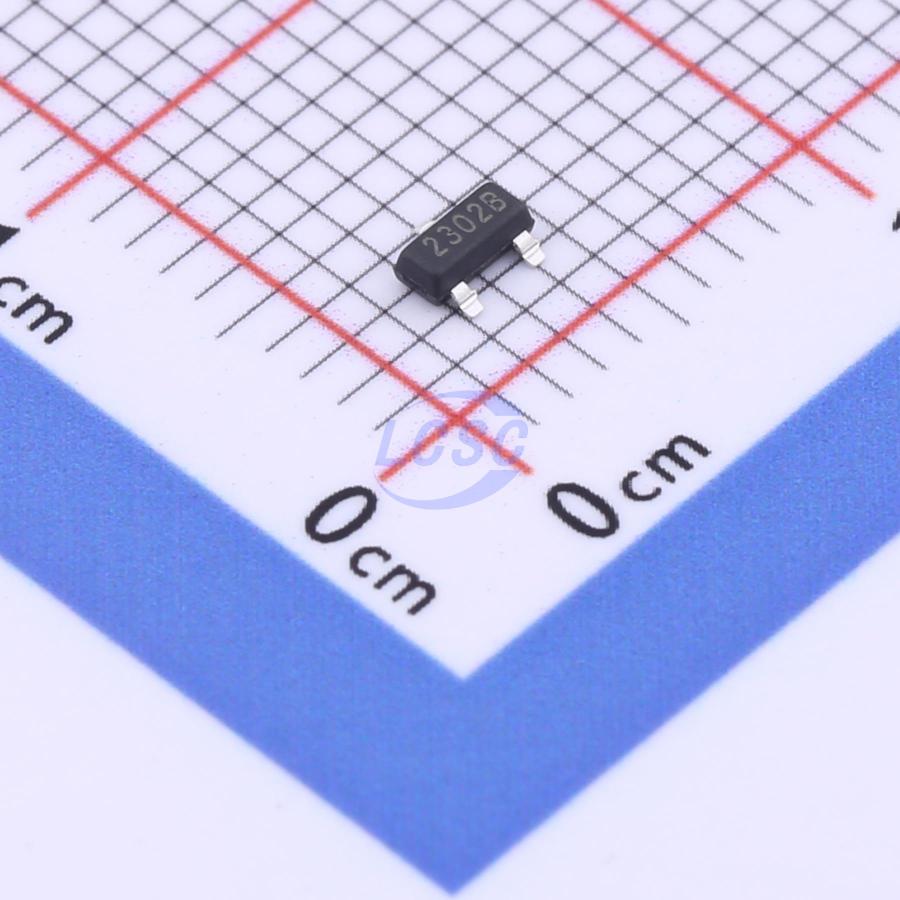

Транзистор полевой MOSFET N-канального типа от WAYON. Работает при напряжении сток-исток до 20 В и токе стока до 2.8 А, выпускается в компактном корпусе SOT23-3. Подходит для коммутации нагрузок в портативных устройствах и бытовой электронике.
Технические характеристики
| Корпус | SOT-23-3 |
| Тип монтажа | SMD |
| Время спада | 5ns |
| Кол-во выводов | 3 |
| Время нарастания | 9.8ns |
| Описание | N-Channel MOSFET |
| Артикул | WM02N28M |
| Размер E | 0.95mm |
| Код маркировки | 2302B |
| Dimensions e1 | 1.80 to 2.00mm |
| Соотв. RoHS | Да |
| Rds on 2 5v max | 100mΩ |
| Rds on 2 5v typ | 55mΩ |
| Rds on 4 5v max | 60mΩ |
| Rds on 4 5v typ | 40mΩ |
| Размеры a макс. | 1.15mm |
| Мин. размер A | 0.90mm |
| Размеры b макс. | 0.50mm |
| Размер B мин. | 0.30mm |
| Размеры c макс. | 0.15mm |
| Размер C мин. | 0.08mm |
| Макс. размер D | 3.00mm |
| Мин. размер D | 2.80mm |
| Размер E макс | 2.55mm |
| Размер E мин | 2.25mm |
| Dimensions l max | 0.65mm |
| Размер L мин | 0.45mm |
| Размер A1 макс | 0.10mm |
| Размер A1 мин | 0.00mm |
| Размер E1 макс | 1.40mm |
| Размер E1 мин | 1.20mm |
| Заряд сток-затвор | 0.7nC |
| Вх. емкость | 220pF |
| Рассеиваемая мощность | 0.7W |
| Полный заряд затвора | 2.6nC |
| Body diode voltage | 1.2V |
| Заряд затвор-исток | 0.5nC |
| Выходная емкость | 37pF |
| Время задержки включения | 12.5ns |
| Gate source leakage | ±100nA |
| Напряжение затвор-исток | ±10V |
| Темп. хранения | -55 to 150°C |
| Время задержки выключения | 17.5ns |
| Угол наклона выводов макс | 8° |
| Угол наклона выводов мин | 0° |
| Напряжение сток-исток | 20V |
| Темп. перехода | 150°C |
| Импульсный ток стока | 10A |
| Примечание | code: 2302B |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Длительный ток стока 25°C | 2.8A |
| Обратная проходная емкость | 30pF |
| Описание (англ.) | N-Channel MOSFET Vds= 20V, Id = 2.8A |
| Непрерывный ток стока 100°C | 2.2A |
| Напряжение пробоя сток-исток | 20V |
| Zero gate voltage drain current | 1µA |
| Gate source threshold voltage max | 1.2V |
| Gate source threshold voltage min | 0.4V |
| Gate source threshold voltage typ | 0.85V |
| Тепловое сопротивление переход-среда | 178°C/W |
