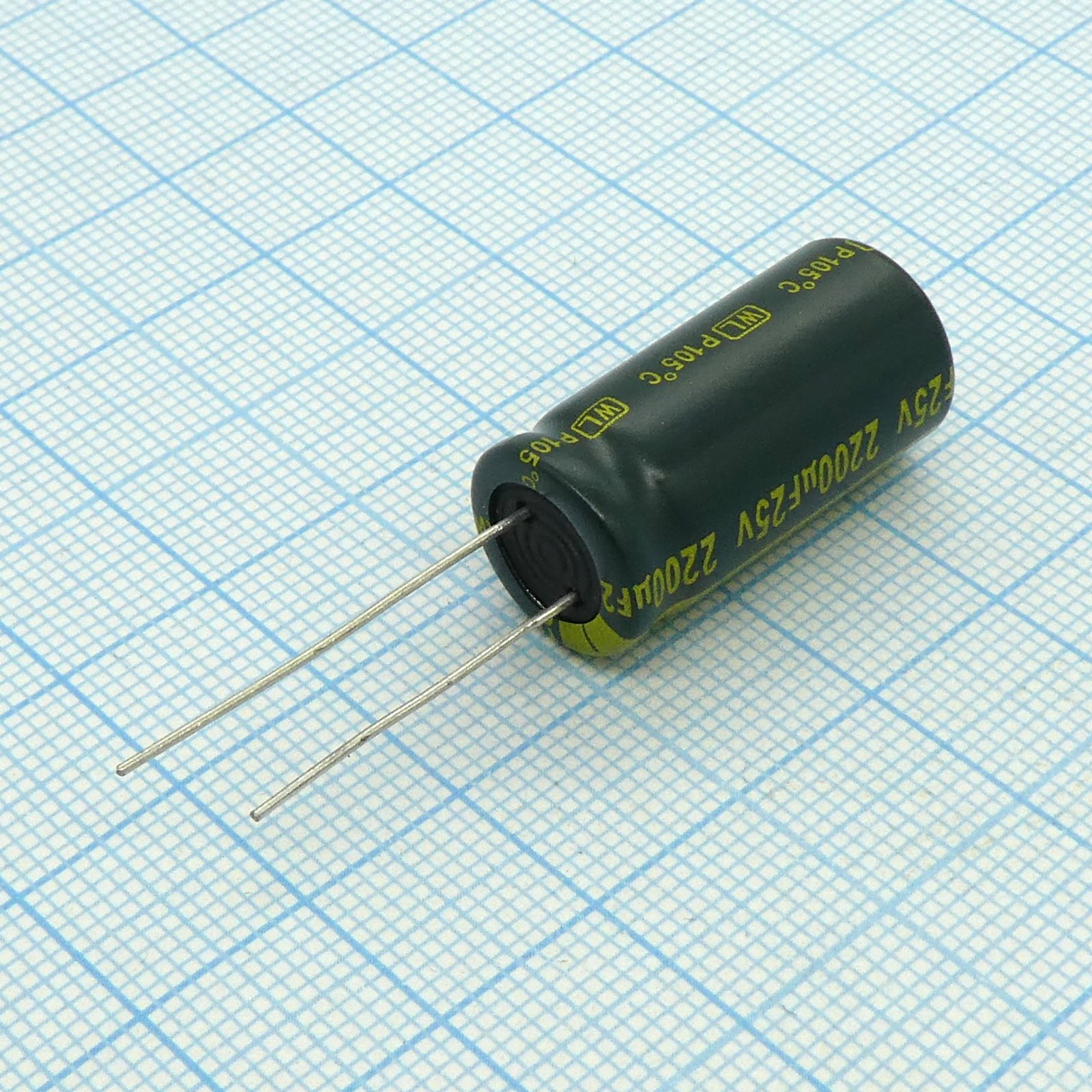

Конденсатор радиальный 2200мкФ 25В 12,5*25 -55°+105°
У поставщика
ПроизводительKaimei Corp.
КатегорияКонденсаторы
У поставщиков
156 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:156 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,78 |
| от 13 | 55,18 |
| от 26 | 51,78 |
| от 52 | 49,28 |
| от 100 | 46,99 |
Описание
Конденсатор радиальный от Kaimei Corp. на 2200 мкФ и 25 В. Выполнен в корпусе 12,5×25 мм, работает в диапазоне от -55°C до +105°C. Подходит для фильтрации и сглаживания пульсаций в блоках питания и промышленной автоматике.
Технические характеристики
| Ёмкость | 2200uF |
| Корпус | Radial Leaded Can |
| Монтаж | Выводной |
| Рабочая температура | -55°C ~ 105°C |
| Серия | WL |
| Компонент | Aluminum Electrolytic Capacitor |
| Импеданс | 29mΩ max at 100kHz/20°C |
| Размеры | Длина: 25mm; Диаметр: 12.5mm; Шаг выводов: 5.0mm; Диаметр вывода: 0.6mm |
| Механические | Паяемость: 245±5°C for 2.5±0.5s, ≥95% coverage; Lead pull test: 1.0kg for 30s; Термостойкость пайки: 275+2/-0°C for 20±0.5s; capacitance change ≤±5%, DF ≤ initial spec, LC ≤ initial spec |
| Срок хранения | 1000 hours at 105°C |
| Описание | Low impedance miniature radial aluminum electrolytic capacitor |
| Артикул | JWL228M025S1ACK25L |
| Ripple life | 2000 hours at 105°C |
| Ном. напряжение | 25VDC |
| Импульсное напряжение | 32V |
| Пульсирующий ток | 2710mArms at 105°C/100kHz |
| Test condition | 20°C, ≤60% RH |
| Ток утечки | 550uA max after 3 minutes at 20°C (0.01CV or 3uA, whichever greater) |
| Условия хранения | 5~35°C, <75% RH |
| Коэффициент рассеяния | 16% max at 120Hz/20°C |
| Df after ripple life | not more than 200% of specified value |
| Lc after ripple life | not more than specified value |
| Примечание | 25V 2200uF /12,5*25/105°C - JWL228M025S1ACK25L |
| Допуск емкости | ±20% |
| Working voltage range | 6.3~63VDC |
| Тип упаковки | Bulk (россыпь) |
| Диап. раб. темп. | -55~+105°C |
| Описание (англ.) | Cap Aluminum electrolytic 2200uF 25V 20% (12,5 X 25mm) Radial 5mm 2000h 105C |
| Capacitance change after ripple life | within ±20% of initial value |
| Frequency coefficients ripple current | 1kHz: 0.9; 60Hz: 0.38; 10kHz: 0.97; 120Hz: 0.5; 400Hz: 0.75; 100kHz: 1 |
| Temperature coefficients ripple current | 65°C: 2.12; 75°C: 1.92; 85°C: 1.69; 95°C: 1.5; 105°C: 1 |
| Low temperature impedance ratio at 120Hz | Z minus 25 to 20: ≤2; Z minus 40 to 20: ≤4 |
| Диаметр, мм | 12,5 |
