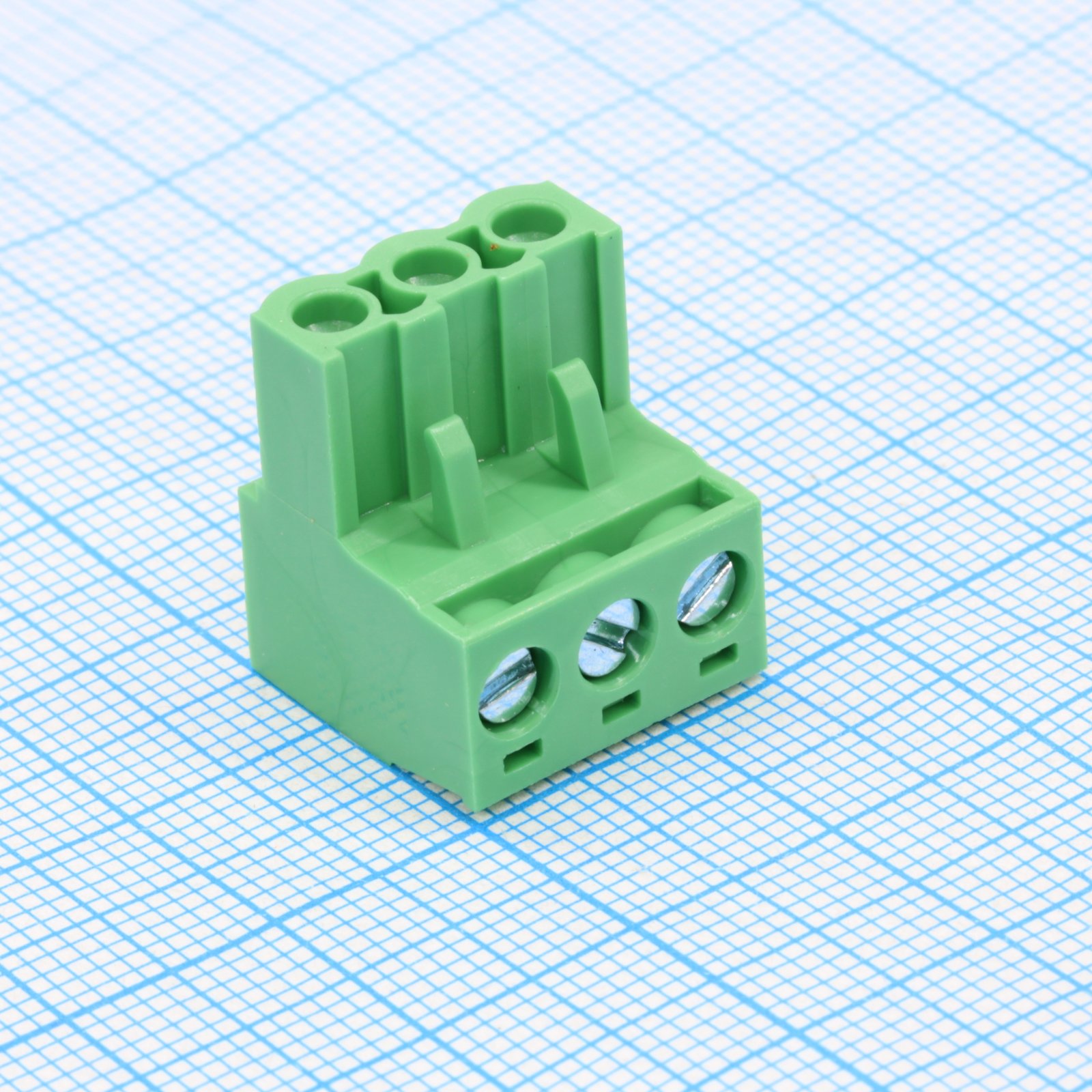

Разъем клеммный винтовой на кабель 3 контакта шаг 5 мм
У поставщика
ПроизводительWANJIE
У поставщиков
2 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,55 |
| от 195 | 15,85 |
| от 385 | 14,48 |
| от 770 | 13,32 |
| от 1 535 | 12,54 |
Описание
Разъем клеммный винтовой WANJIE на кабель с 3 контактами и шагом 5 мм. Корпус рассчитан на надежное соединение проводов без пайки, упаковка — россыпь. Подходит для монтажа в промышленной автоматике и распределительных щитах.
Технические характеристики
| Шаг | 5.0mm |
| Полюса | 2~24p |
| Серия | WJ2EDGK-5.0 |
| Тип монтажа | THT |
| Размеры | Шаг: 5.0mm; Ширина: 15.05mm; Высота: 18.10mm; Section a a: 8.30mm; Length formula: 5.0(XX-1) |
| Макс. момент | 0.5Nm(4.5Lb.in) |
| Описание | Terminal block screw connector for cable, 3 contacts, 5mm pitch |
| Длина зачистки | 7-8mm |
| Материал корпуса | Brass, Ni plated |
| Материал зажима | Phosphor bronze, Ni plated |
| Материал винта | M3.0 Steel Zn plated |
| Диапазон проводов AWG | 28~14AWG |
| Сечение провода мм2 | 1.5mm2 |
| Материал корпуса | PA66, UL94V-0 |
| Ном. ток UL | 15A |
| Ном. напр. UL | 300V |
| Номин. ток IEC | 17.5A |
| Ном. напр. IEC | 450V |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ |
| Выдерживаемое напряжение | AC 2000V/1 Min |
| Сопр. изоляции | 500MΩ/DC500V |
| Тип упаковки | Bulk (россыпь) |
| Dimension tolerance standard | GB/T 14486-2008 |
