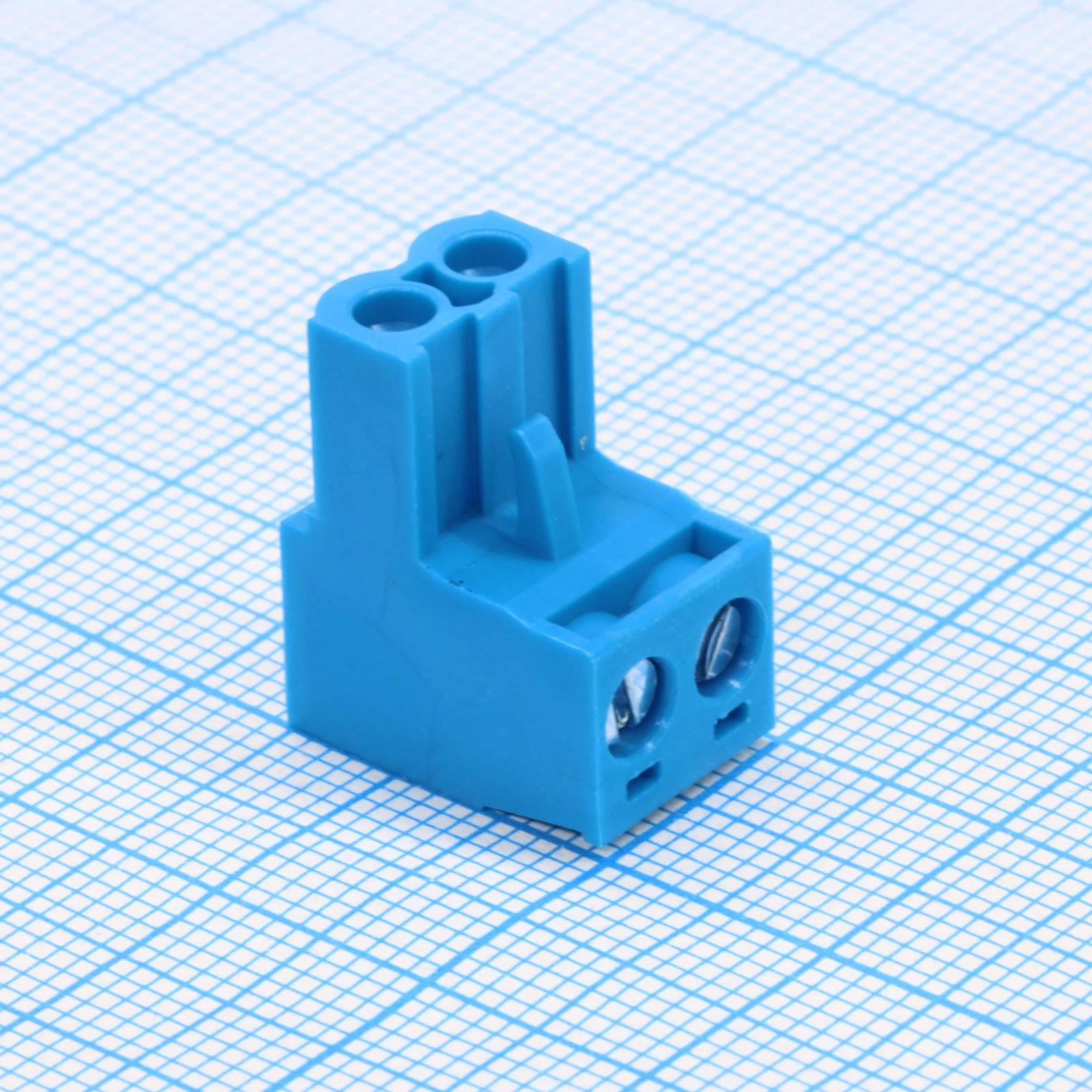

Разъем клеммный винтовой на кабель 2 контакта шаг 5 мм
У поставщика
ПроизводительWANJIE
У поставщиков
2 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,73 |
| от 195 | 16,01 |
| от 385 | 14,63 |
| от 770 | 13,46 |
| от 1 535 | 12,67 |
Описание
Разъем клеммный винтовой WANJIE на кабель с двумя контактами и шагом 5 мм. Рассчитан на работу в цепях до 300 В и ток до 15 А, выполнен в прочном корпусе. Подходит для промышленной автоматики и силовых распределительных щитов.
Технические характеристики
| Размер | A4 |
| Шаг | 5.0mm |
| Полюса | 2~24p |
| Title | WJ2EDGK-5.0-XXP-1YY-00A |
| Единицы | mm |
| Screws | M3.0 Steel Zn plated |
| Выступ | ANATHIRD ANGLE PROJECTION |
| Макс. момент | 0.5Nm(4.5Lb.in) |
| Диапазон проводов | 28~14AWG |
| Длина зачистки | 7-8mm |
| Материал корпуса | Brass, Ni plated |
| Материал зажима | Phosphor bronze, Ni plated |
| Dimension 5 00 | 5.00mm |
| Dimension 8 30 | 8.30mm |
| Сечение провода мм2 | 1.5mm2 |
| Dimension 15 05 | 15.05mm |
| Dimension 18 10 | 18.10mm |
| Материал корпуса | PA66, UL94V-0 |
| Ном. ток UL | 15A |
| Ном. напр. UL | 300V |
| Номин. ток IEC | 17.5A |
| Ном. напр. IEC | 450V |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ |
| Tolerance 0.5 to 6 | ±0.1 |
| Tolerance over 250 | ±1.25 |
| Выдерживаемое напряжение | AC 2000V/1 Min |
| Сопр. изоляции | 500MΩ/DC500V |
| Tolerance over 6 to 10 | ±0.14 |
| Tolerance over 10 to 18 | ±0.19 |
| Tolerance over 18 to 30 | ±0.25 |
| Tolerance over 30 to 50 | ±0.32 |
| Tolerance over 50 to 80 | ±0.43 |
| Тип упаковки | Bulk (россыпь) |
| Dimension 5 0 xx minus 1 | 5.0(XX-1)mm |
| Tolerance over 80 to 120 | ±0.57 |
| Tolerance over 120 to 160 | ±0.72 |
| Tolerance over 160 to 200 | ±0.88 |
| Tolerance over 200 to 250 | ±1.05 |
| Dimension tolerance standard | GB/T 14486-2008 |
