ЖКИ знакосинтезирующий 40 x 4, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размер 190x54 мм, видимая область 147x29.5 мм, -20...70°C, контактные площадки 2 ряда слева 18 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
292 шт.
Норм. уп.: 4
Цены поставщиков
Склад 39
В наличии:200 шт.
Срок поставки: до недели
Норм. уп.: 4
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 154,74 |
| от 2 | 2 103,38 |
| от 4 | 2 076,89 |
| от 6 | 2 055,37 |
| от 10 | 2 028,79 |
Склад 13
В наличии:92 шт
Срок поставки: до недели
Норм. уп.: 72
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 352,12 |
| от 3 | 2 258,03 |
| от 5 | 2 183,34 |
| от 9 | 2 117,66 |
| от 18 | 2 073,24 |
Описание

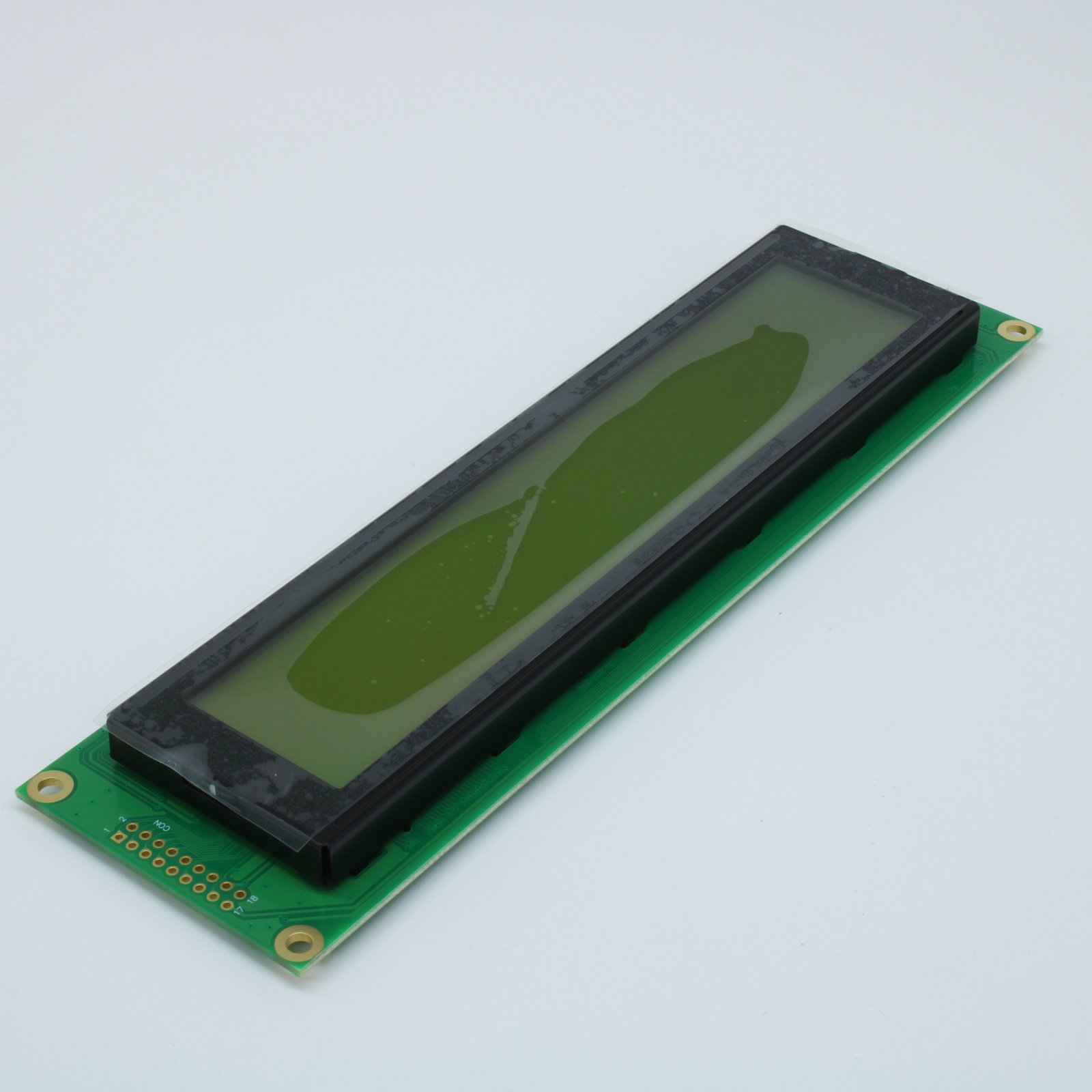

ЖКИ-дисплей WINSTAR WH4004A1-YYH-CT# — знакосинтезирующий модуль 40x4 символа на STN-матрице желто-зеленого цвета. Работает от напряжения 5 В, имеет светодиодную подсветку желто-зеленого цвета, интерфейс 68-series parallel и габариты 190x54 мм. Подходит для промышленной автоматики, контрольно-измерительных приборов и встраиваемых систем индикации.
Технические характеристики
| Ic | ST7066U |
| Duty | 1/16 |
| RoHS | Да |
| Корпус | Character LCD Module 40x4 |
| Размер точки | 0.50x0.55 mm |
| Тип ЖК | STN Positive, Yellow Green Transflective |
| Тип монтажа | Выводной |
| Шаг точки | 0.57 x 0.62 mm |
| Интерфейс | 68-series parallel |
| Кол-во выводов | 18 |
| Шаг выводов | 2.54mm |
| View area | 147x29.5 mm |
| Размеры | 190x54x13.6 mm |
| Активная площадь | 140.45x23.16 mm |
| Тип дисплея | STN Positive Yellow Green Transflective |
| Производитель | Winstar Display Co., Ltd. |
| Controller ic | ST7066U |
| Module number | WH4004A-YYH-CT# |
| Время отклика | 150ms typical, 200ms max |
| Угол обзора | 0 to 20° (ψ=180°), 0 to 40° (ψ=0°), 0 to 30° (ψ=90°), 0 to 30° (ψ=270°) |
| Backlight type | LED Yellow Green |
| Character size | 2.78x4.89 mm |
| Contrast ratio | 3 |
| Формат дисплея | 40 characters x 4 lines |
| Ток питания | 3.5mA typical, 7.0mA max |
| Направление обзора | 6 o'clock |
| Character pitch | 3.53 x 6.09 mm |
| Frame frequency | 64 Hz |
| Input low voltage | Vss to 0.6V |
| Module dimensions | 190.0 x 54.0 x 13.6 mm |
| Input high voltage | 0.7*Vdd to Vdd |
| Низкое выходное напряжение | 0V to 0.4V |
| Response time fall | 150ms typ, 200ms max |
| Response time rise | 150ms typ, 200ms max |
| Supply voltage lcd | 4.2V to 5.7V |
| Высокое вых. напр. | 3.9V to Vdd |
| Темп. хранения | -30 to +80 °C |
| Supply voltage logic | 4.5V to 5.5V |
| Примечание | ЖКИ симв, 40х4, подсв. Ж-З, инд. Ж-З |
| Раб. температура | -20 to +70 °C |
| Тип упаковки | Palette (палетта) |
| Supply voltage lcd ta 70 | 3.8V min |
| Backlight forward voltage | LED+ / LED- |
| Описание (англ.) | LCD character, 40 x 4, STN Yellow-Green Positive/transfl, backlight LED Yellow-Green, module dimension 190x54 mm, view area 147x29.5 mm, 6 o`cl, -20...70 С, 18pin |
| Supply voltage lcd ta minus20 | 5.7V max |
| Количество контактов | 40 |
| Тип | LCD 4x20 |
| Цвет | yellow-green |
