Документация

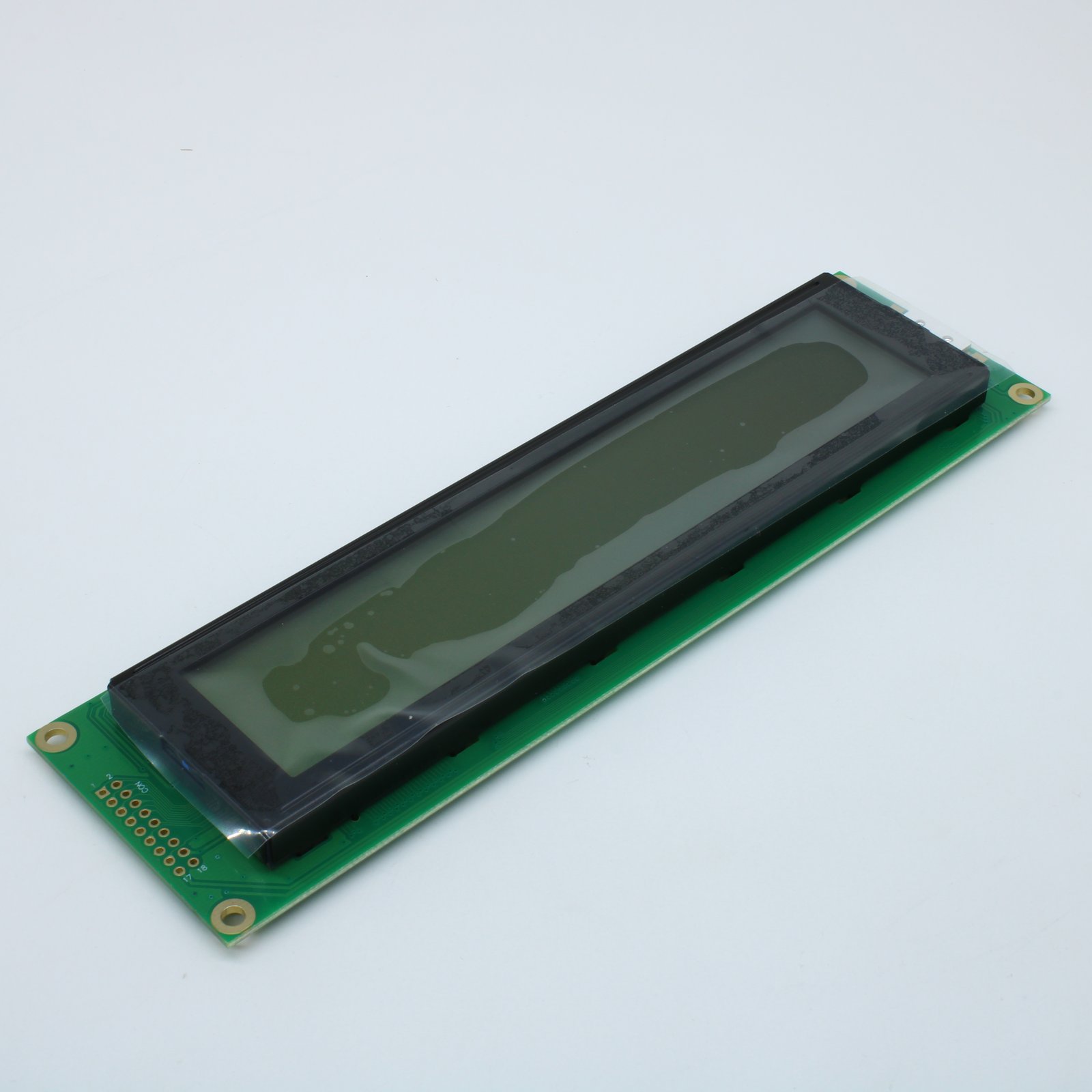

ЖКИ знакосинтезирующий 40 x 4, размеры 190х54 мм, подсветка LED желто-зеленая, тип-STN позитивный серый, набор символов - англо/русский.
У поставщика
ПроизводительWINSTAR
У поставщиков
38 шт.
Норм. уп.: 72
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2 045,86 ₽
Сумма2 045,86 ₽
+ доплата 490,00 ₽
В наличии38 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 1 962,64 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 2 045,86 ₽. До заказа без доплаты не хватает 15 254,14 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 2 045,86 ₽
Описание
ЖКИ знакосинтезирующий дисплей от WINSTAR с разрешением 40x4 символа. Модель оснащена желто-зеленой LED-подсветкой и серым позитивным STN-индикатором, размер модуля — 190х54 мм. Поддерживает английский и русский шрифты, работает в диапазоне температур от -20 до +70 °C. Подходит для промышленной автоматики и контрольно-измерительного оборудования.
Технические характеристики
| Микросхема | ST7066U |
| Коэфф. заполнения | 1/16 |
| Корпус | модуль |
| Размер точки | 0.50 x 0.55 mm |
| Тип ЖК | STN Positive, Gray Transflective |
| Тип монтажа | THT |
| Шаг точки | 0.57 x 0.62 mm |
| Интерфейс | Параллельный |
| Кол-во выводов | 18 |
| Область обзора | 147.0 x 29.5 mm |
| Угол обзора | θ: 20° (ψ=180°), 40° (ψ=0°), 30° (ψ=90°), 30° (ψ=270°) |
| Активная площадь | 140.45 x 23.16 mm |
| Тип дисплея | Character LCD |
| Character set | English and Cyrillic |
| Входное напряжение | VSS to VDD |
| Тип подсветки | LED, Yellow Green |
| Размер знака | 2.78 x 4.89 mm |
| Контрастность | 3 (min) |
| Соотв. RoHS | Да |
| Ток питания | 2.3mA to 3.5mA (typ 2.3mA at VDD=5.0V) |
| Направление обзора | 6 o'clock |
| Character pitch | 3.53 x 6.09 mm |
| Низкий уровень входного напряжения | VSS to 0.6V |
| Размеры модуля | 190.0 x 54.0 x 13.6 mm |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Lcd supply voltage | 4.2V to 4.5V at 25°C (typ 4.35V) |
| Низкое выходное напряжение | 0V to 0.4V |
| Время спада | 150ms to 200ms |
| Время нарастания | 150ms to 200ms |
| Высокое вых. напр. | 3.9V to VDD |
| Темп. хранения | -30 to +80 °C |
| Напряжение питания логики | 4.5V to 5.5V (typ 5.0V) |
| Number of characters | 40 characters x 4 lines |
| Примечание | ЖКИ симв, 40х4, подсв. Ж-З, инд. серый |
| Раб. температура | -20 to +70 °C |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD character, 40 x 4, STN Gray Positive/transfl, backlight LED Yellow-Green, module dimension 190x54 mm, view area 147x29.5 mm, 6 o`cl, -20...70 С, 18pin |
