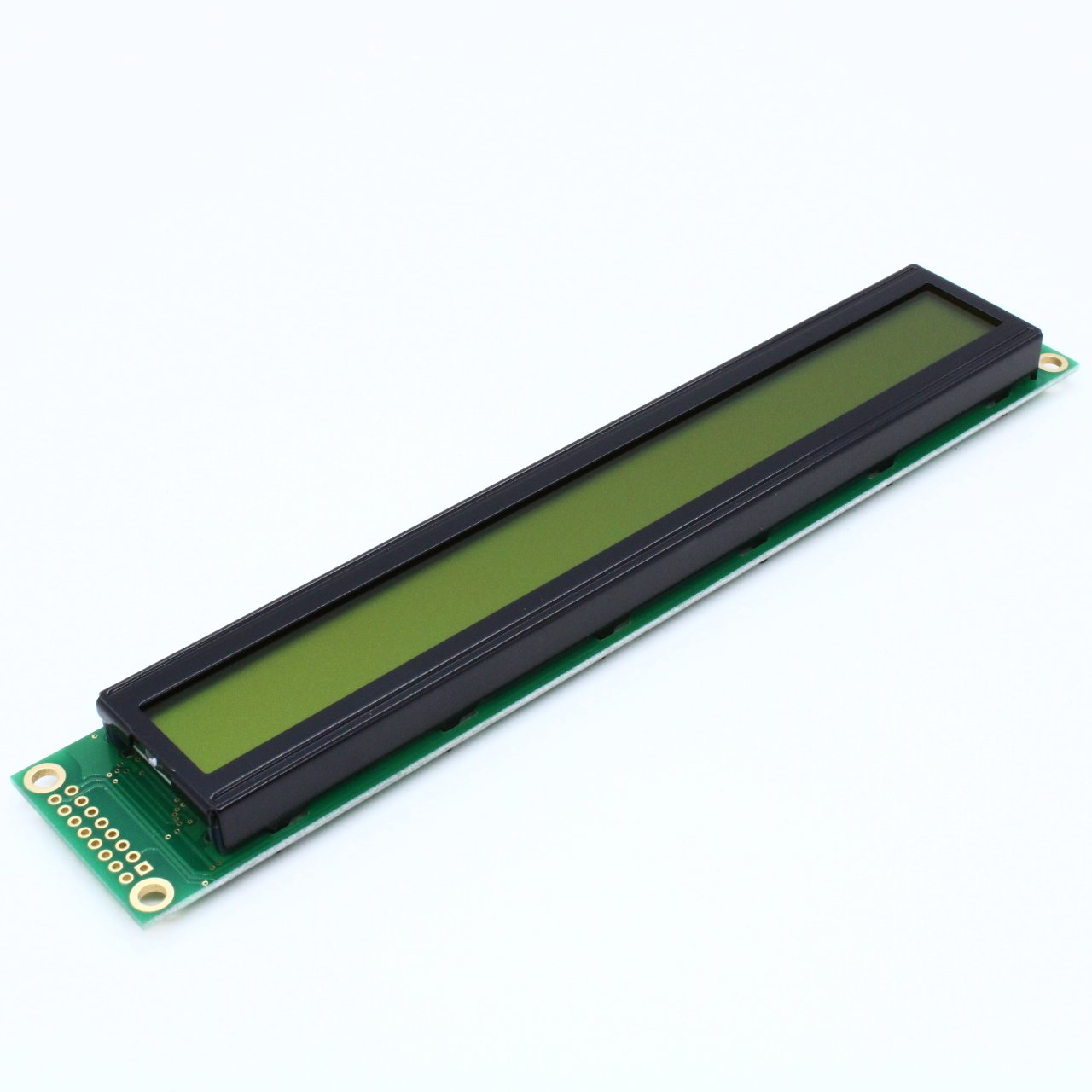

ЖКИ знакосинтезирующий 40 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 182x33.5 мм, видимая область 154.5x16.5 мм, -20...70°C, контактные площадки слева 2 ряда 16 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
231 шт.
Норм. уп.: 8
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 097,43 ₽
дешевле всех
Сумма1 097,43 ₽
+ доплата 490,00 ₽
В наличии211 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 084,17 ₽ (−1%)
Склад 39срок до недели
Цена за шт1 231,91 ₽
Сумма1 231,91 ₽
В наличии20 шт
юрлицам и ИП
от 4 — 1 197,58 ₽ (−3%)
1 шт · Склад 39 · 1 231,91 ₽
Описание
ЖКИ-дисплей от WINSTAR с разрешением 40x2 символа на STN-матрице желто-зеленого цвета. Оснащен светодиодной подсветкой, работает в диапазоне температур от -20 до +70°C, размер модуля 182x33.5 мм. Подходит для промышленной автоматики и контрольно-измерительных приборов.
Технические характеристики
| Корпус | module with pin header |
| Размер точки | 0.45 x 0.54 mm |
| Тип монтажа | Выводной |
| Шаг точки | 0.50 x 0.59 mm |
| Кол-во выводов | 16 |
| Шаг выводов | 1.27 mm |
| Вывод сброса | active low (XRESET) |
| Контроллер | RW1062 |
| Рабочий цикл | 1/17 |
| Активная площадь | 70.3 x 9.84 mm |
| Площадь обзора | 72.3 x 11.84 mm |
| Размер знака | 2.45 x 4.67 mm |
| Название компонента | WH4002A-YYK-CT# |
| Формат дисплея | 24x2 characters |
| Напряжение питания | 3.0V or 5.0V |
| Character pitch | 2.95 x 5.17 mm |
| Размеры модуля | 86.2 x 24.7 mm |
| Темп. диапазон | -20°C to +70°C |
| Voltage converter | built-in (2x/3x) |
| Диап. вх. напр. | 0V to VDD |
| Примечание | ЖКИ симв, 40х2, подсв. Ж-З, инд. Ж-З |
| Ток питания типовой | 2.0 mA |
| Макс. прямой ток LED | 75 mA |
| Led forward current min | 43.2 mA |
| Led forward current typ | 48 mA |
| Макс. прямое напряжение LED | 3.6V |
| Led forward voltage min | 3.4V |
| Тип. прямое напряжение светодиода | 3.5V |
| Тип упаковки | Palette (палетта) |
| Требуемые внешние конденсаторы | yes (for voltage converter) |
| Описание (англ.) | LCD character, 40 x 2, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 182x33.5 mm, view area 154.5x16.5 mm, 12 o`cl, -20...70 С, 16pin |
| Lcd driving voltage vdd v0 25c | 4.5V |
