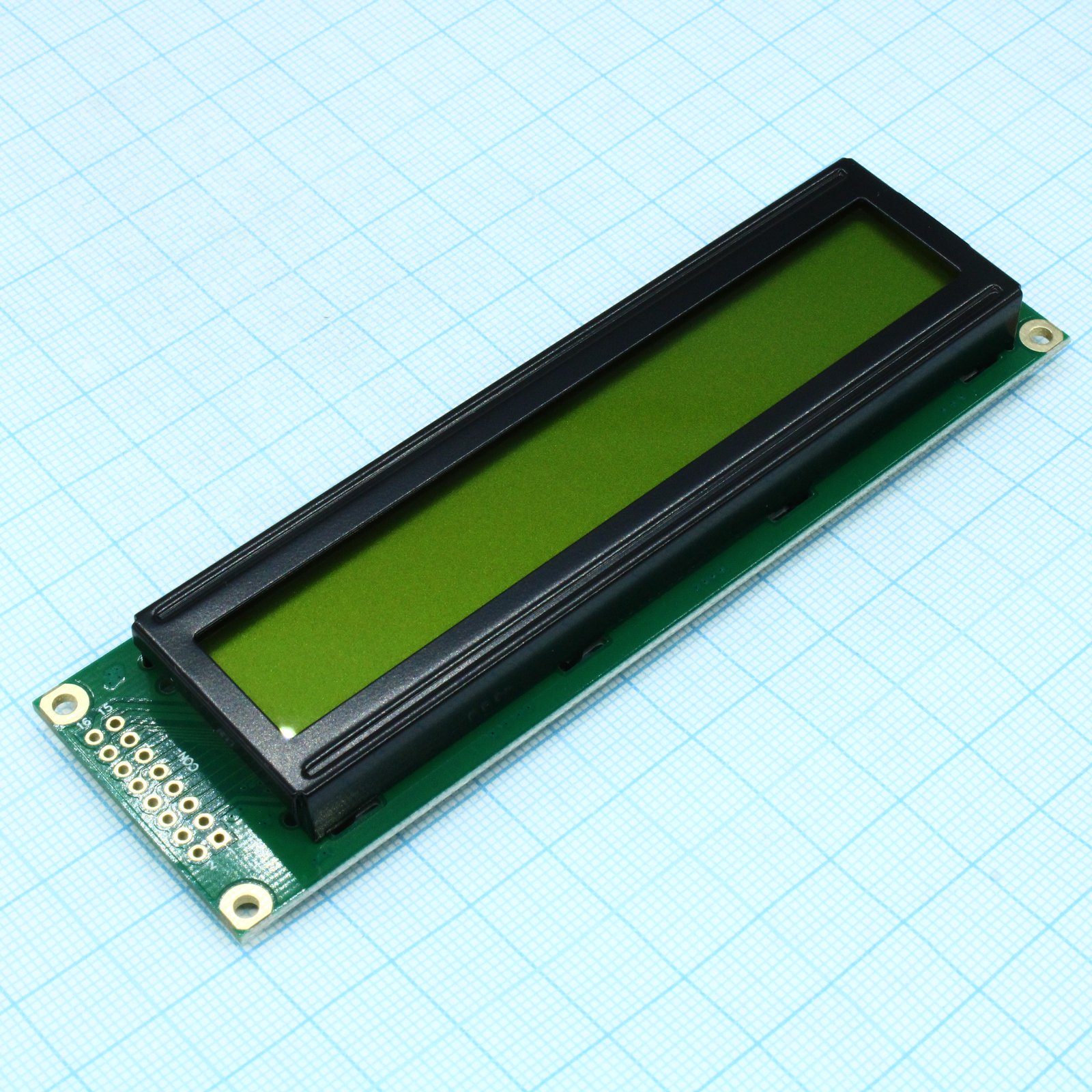

ЖКИ знакосинтезирующий 24 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 118x36 мм, видимая область 94.5x16 мм, -20...70°C, контактные площадки слева 2 ряда 16 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
123 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:73 шт
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 225,19 |
| от 3 | 1 165,11 |
| от 5 | 1 116,18 |
| от 9 | 1 079,84 |
| от 18 | 1 052,81 |
Склад 39
В наличии:50 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 947,47 |
| от 5 | 918,86 |
| от 8 | 903,79 |
| от 13 | 891,57 |
| от 21 | 878,27 |
Описание
ЖКИ-дисплей от WINSTAR с разрешением 24 символа на 2 строки. Модель выполнена на STN-матрице с желто-зеленым свечением и светодиодной подсветкой, работает в диапазоне от -20 до +70 °C. Размер модуля — 118x36 мм, видимая область — 94.5x16 мм, контактные площадки расположены слева. Подходит для встраивания в промышленную автоматику и контрольно-измерительные приборы.
Технические характеристики
| Duty | 1/16 |
| Корпус | модуль |
| Размер точки | 0.6 x 0.65 mm |
| Тип ЖК | STN Positive, Yellow Green Transflective |
| Тип монтажа | THT |
| Шаг точки | 0.65 x 0.70 mm |
| View area | 94.5 x 16.0 mm |
| Активная площадь | 88.3 x 11.5 mm |
| Тип дисплея | Character LCD |
| Backlight type | LED, Yellow Green |
| Character size | 3.2 x 5.55 mm |
| Contrast ratio | 3 min |
| Interface pins | 16 |
| Ток питания | 1.0 to 1.5 mA |
| View angle phi | -30 to 30 deg |
| Направление обзора | 6 o'clock |
| Character pitch | 3.7 x 5.95 mm |
| View angle theta | 20 to 40 deg |
| Input low voltage | VSS to 0.6 V |
| Module dimensions | 118.0 x 36.0 x 13.6 mm |
| Input high voltage | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0.4 V max |
| Response time fall | 200 ms max |
| Response time rise | 200 ms max |
| Supply voltage lcd | -0.3 to 13 V |
| Высокое вых. напр. | 3.9 V min |
| Темп. хранения | -30 to +80 °C |
| Number of characters | 24 characters x 2 lines |
| Supply voltage logic | 4.5 to 5.5 V |
| Примечание | ЖКИ симв, 24х2, подсв. Ж-З, инд. Ж-З |
| Раб. температура | -20 to +70 °C |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD character, 24 x 2, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 118x36 mm, view area 94.5x16 mm, 6 o`cl, -20...70 С, 16pin |
