ЖКИ знакосинтезирующий 20 x 4, STN Синий Негативный/прозрачный светодиодная подсветка белая, размеры 146x62.5 мм, видимая область 123.5x43 мм, -20...70°C, контактные площадки сверху 18 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
244 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:244 шт
Срок поставки: до недели
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 712,72 |
| от 3 | 1 641,29 |
| от 5 | 1 584,60 |
| от 15 | 1 534,73 |
| от 25 | 1 501,01 |
Описание

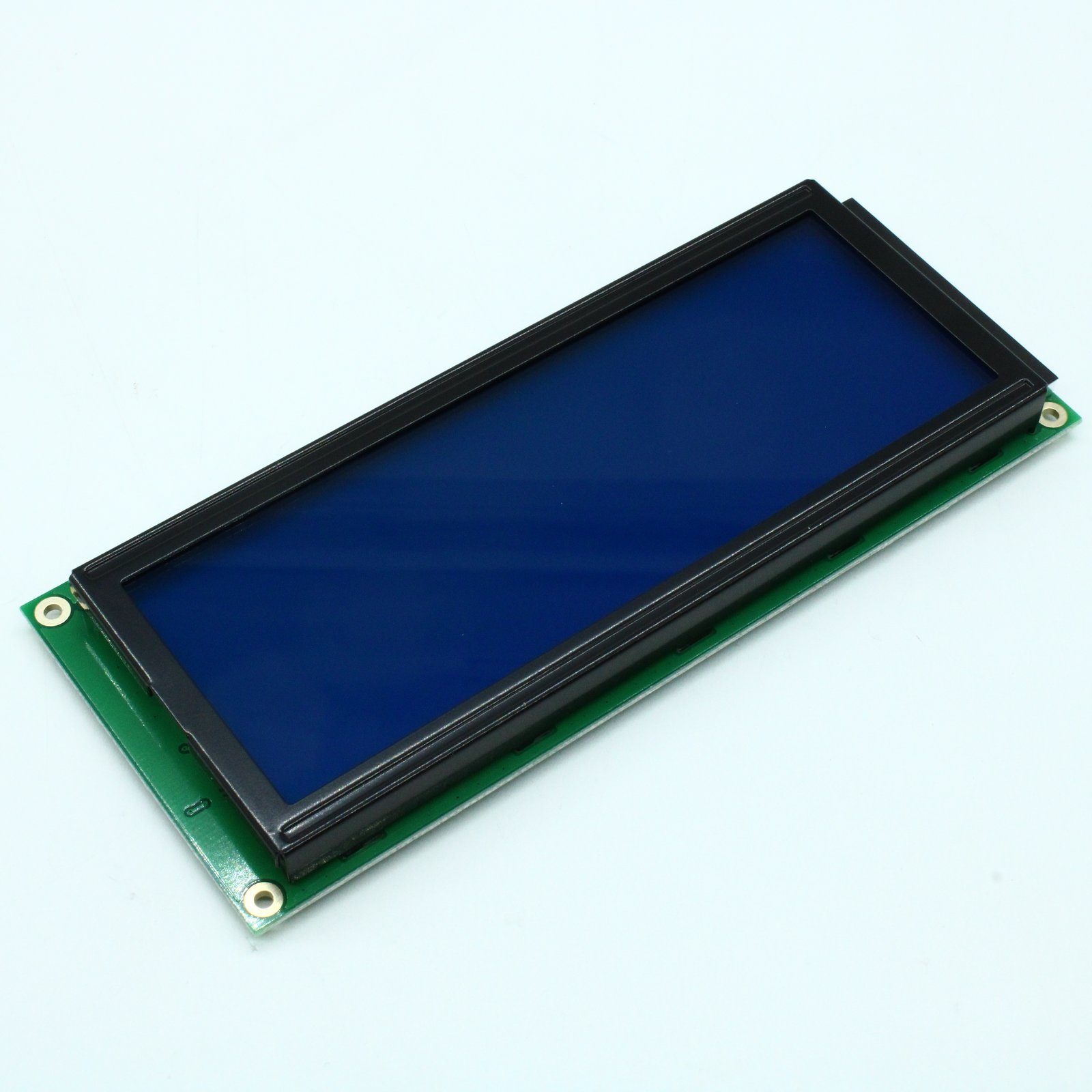

ЖКИ-модуль WH2004L-TML-CT# от WINSTAR — знакосинтезирующий дисплей с форматом 20 символов в 4 строки. Выполнен на синем STN-экране с негативным отображением и белой светодиодной подсветкой, что обеспечивает высокую контрастность и четкость изображения. Модель имеет габариты 146x62.5 мм, видимую область 123.5x43 мм и работает в расширенном температурном диапазоне от -20 до +70°C. Подходит для встраивания в промышленное оборудование, измерительные приборы и системы автоматизации, требующие надежного вывода текстовой информации.
Технические характеристики
| Duty | 1/16 |
| Бренд | Winstar Display Co., LTD |
| Размер точки | 0.92 x 1.1 mm |
| Тип ЖК | STN, Negative Transmissive, Blue |
| Тип монтажа | THT |
| Шаг точки | 0.98 x 1.16 mm |
| Интерфейс | Parallel 8-bit |
| Module no | WH2004L-TML-CT |
| Кол-во выводов | 18 |
| Шаг выводов | 2.54 mm |
| View area | 123.5 x 43.0 mm |
| Контроллер | HD44780 compatible |
| Активная площадь | 118.84 x 38.47 mm |
| Issued date | 2007/8/23 |
| Display font | 20 characters x 4 Lines |
| Тип дисплея | Character Type |
| Backlight type | LED White |
| Character size | 4.84 x 9.22 mm |
| Contrast ratio | 3 |
| Ddram capacity | 80 x 8 bits |
| Ток питания | 1.0 to 1.5 mA |
| Направление обзора | 12 o'clock |
| Character pitch | 6.0 x 9.75 mm |
| Module dimension | 146.0 x 62.5 x 13.6 mm |
| Input low voltage | VSS to 0.6 V |
| Input high voltage | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0.4 V max |
| Response time fall | 150 to 200 ms |
| Response time rise | 150 to 200 ms |
| Высокое вых. напр. | 3.9 V min |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg |
| Supply voltage logic | 4.5 to 5.5 V |
| Примечание | ЖКИ симв, 20х4, подсв. Белая, инд Синий, Negative |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg |
| Supply voltage lcd min | 3.5 V |
| Supply voltage lcd typ | 4.2 V |
| Character generator rom | English and Cyrillic standard font |
| Тип упаковки | Palette (палетта) |
| Backlight forward voltage | LED White |
| Описание (англ.) | LCD character, 20 x 4, STN Blue Negative/Transm, backlight LED white, module dimension 146x62.5 mm, view area 123.5x43 mm, 12 o`cl, -20...70 С, 18pin |
