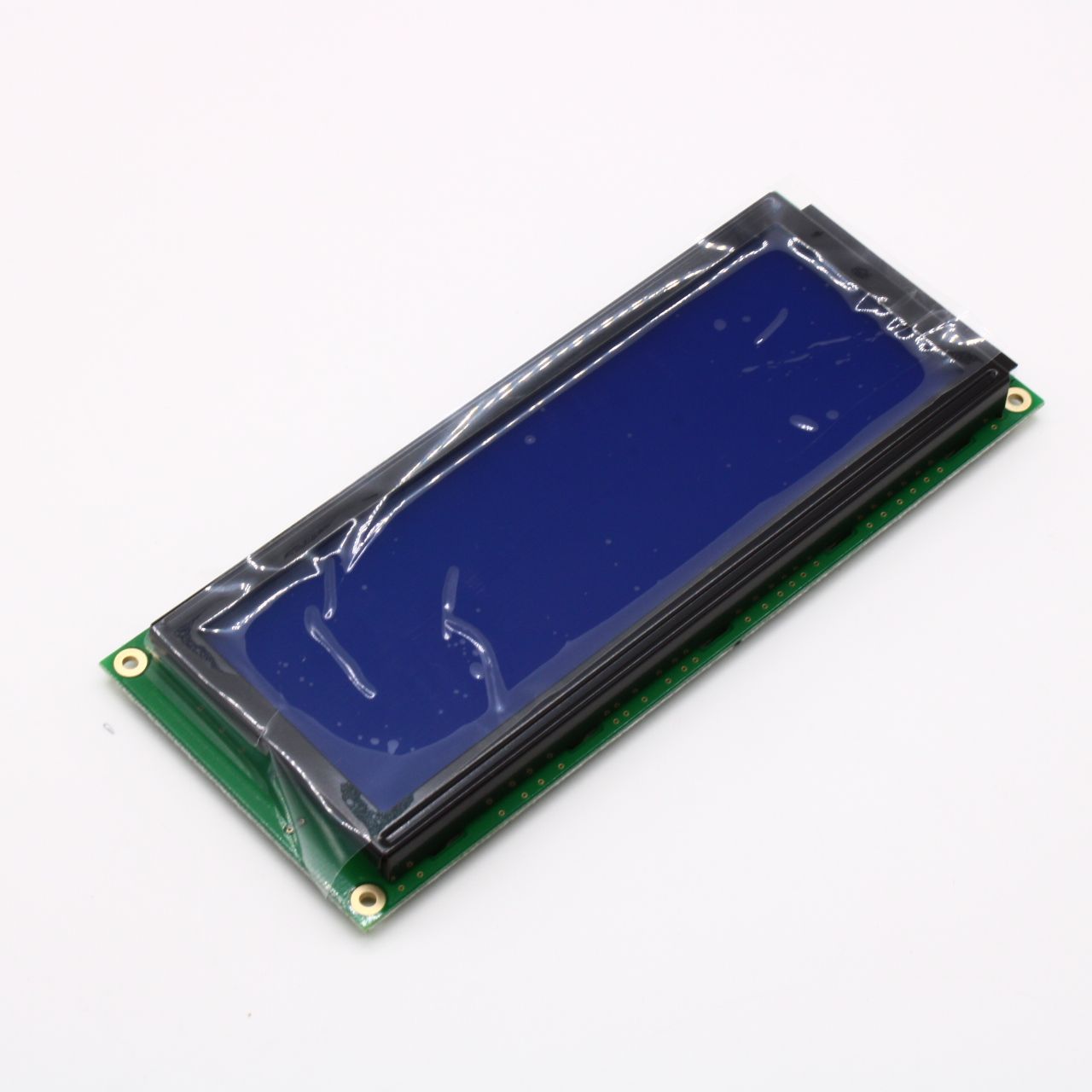

ЖКИ знакосинтезирующий 20 x 4, STN Синий Негативный/прозрачный светодиодная подсветка белая, -20...70°C
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
397 шт.
Норм. уп.: 5
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1 763,99 ₽
дешевле всех
Сумма1 763,99 ₽
В наличии296 шт
юрлицам и ИП
от 3 — 1 719,63 ₽ (−3%)
Склад 13срок до недели
Цена за шт1 917,10 ₽
Сумма1 917,10 ₽
+ доплата 490,00 ₽
В наличии101 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 1 838,21 ₽ (−4%)
1 шт · Склад 39 · 1 763,99 ₽
Описание
ЖКИ-дисплей WINSTAR с разрешением 20 символов в 4 строки. Модель выполнена на STN-матрице с синим негативным отображением и белой светодиодной подсветкой. Рабочий диапазон температур — от -20 до +70°C. Подходит для встраивания в промышленные контроллеры, измерительные приборы и системы автоматизации.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| Вывод 1 | VSS - Ground |
| Вывод 2 | VDD - Logic supply 5.0V |
| Вывод 3 | VO - LCD operating voltage |
| Вывод 4 | RS - Register select |
| Вывод 5 | R/W - Read/Write |
| Вывод 6 | E - Enable |
| Pin 15 | A - LED anode |
| Pin 16 | K - LED cathode |
| Pin 17 | NC |
| Pin 18 | NC |
| Размер точки | 0.92 x 1.1 mm |
| Тип ЖК | STN, Negative Transmissive, Blue |
| Шаг точки | 0.98 x 1.16 mm |
| Область обзора | 123.5 x 43.0 mm |
| Контроллер | ST7066U or equivalent |
| Активная площадь | 118.84 x 38.47 mm |
| Pin 7 to 14 | DB0-DB7 - Data bus |
| Тип дисплея | Character LCD |
| Тип подсветки | LED White |
| Размер знака | 4.84 x 9.22 mm |
| Контрастность | 3 (typ) |
| Interface pins | 18 |
| Соотв. RoHS | Да |
| Ток питания | 1.0 to 1.5 mA (typ 1.2 mA) |
| Направление обзора | 6 o'clock |
| Character pitch | 6.0 x 9.75 mm |
| Низкий уровень входного напряжения | VSS to 0.6 VDD |
| Размеры модуля | 146.0 x 62.5 x 13.6 mm |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0 to 0.4 V |
| Время спада | 150 to 200 ms |
| Время нарастания | 150 to 200 ms |
| Напряжение питания ЖКИ | 3.5 to 5.4 V (typ 4.2 V at 25°C) |
| Высокое вых. напр. | 3.9 V (min) to VDD |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg |
| Number of characters | 20 characters x 4 Lines |
| Напряжение питания логики | 4.5 to 5.5 V (typ 5.0 V) |
| Примечание | ЖКИ симв, 20х4, подсв. Белая, инд Синий, Negative |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD symbol display, 20 x 4 |
