ЖКИ знакосинтезирующий 20 x 4, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка белая, размеры 146x62.5 мм, видимая область 123.5x43 мм, 0...50°C, контактные площадки сверху 18 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
93 шт.
Норм. уп.: 5
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 716,90 ₽
Сумма1 716,90 ₽
+ доплата 490,00 ₽
В наличии93 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 1 645,65 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 1 716,90 ₽. До заказа без доплаты не хватает 15 583,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 716,90 ₽
Описание

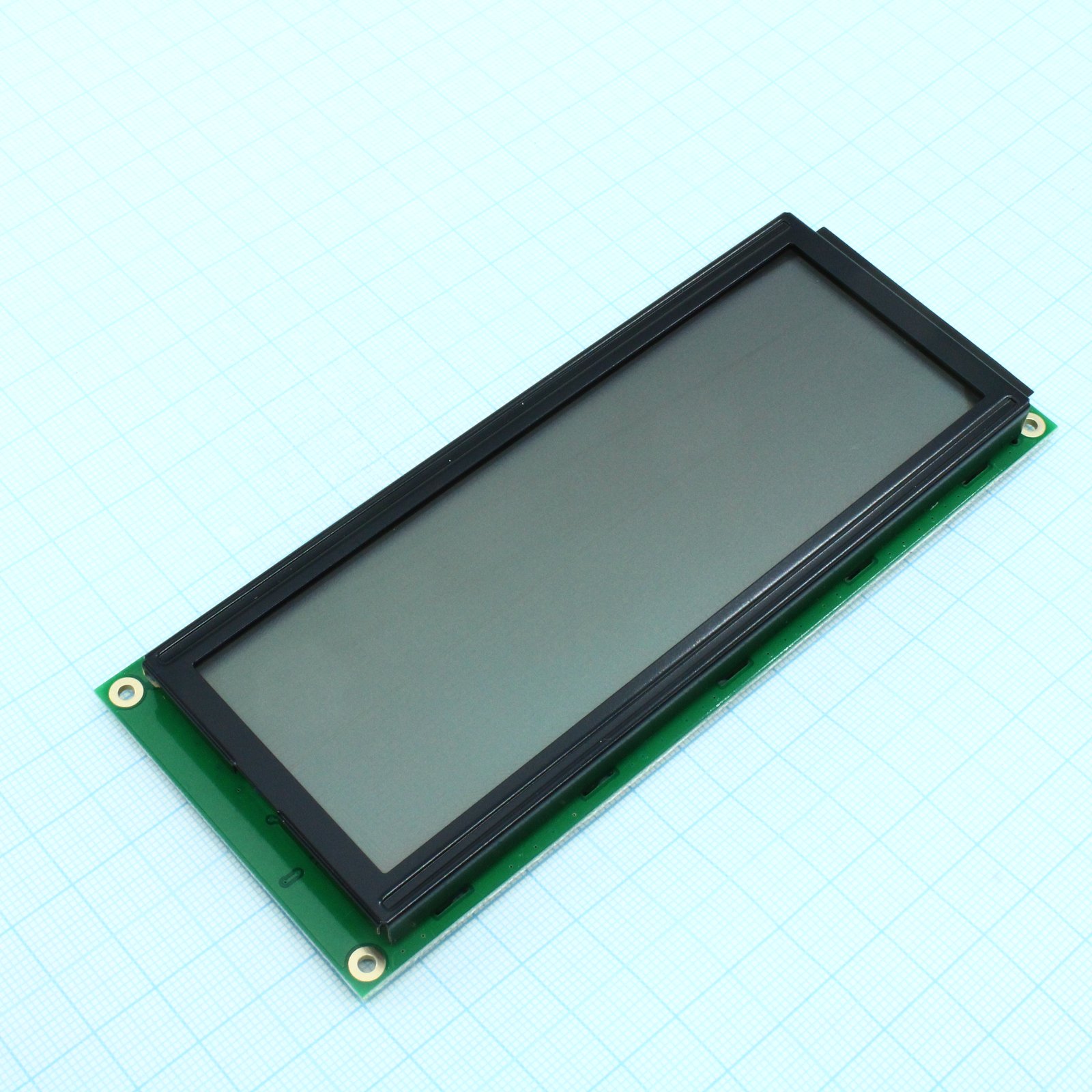

ЖКИ-модуль WH2004L-TGE-CT# от WINSTAR — знакосинтезирующий дисплей с форматом 20 символов в 4 строки. Выполнен на STN-матрице с серым позитивным изображением и прозрачно-отражающим эффектом, что обеспечивает хорошую читаемость при внешнем освещении. Оснащён белой светодиодной подсветкой для работы в условиях недостаточной видимости. Предназначен для встраивания в промышленное оборудование, измерительные приборы и системы автоматизации.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| Бренд | Winstar Display Co., LTD |
| Cgrom | 5x8 dot or 5x10 dot character patterns from 8-bit character code |
| Цоколевка | 1: VSS (0V Ground); 2: VDD (5.0V Supply Voltage for logic); 3: VO (Variable Operating voltage for LCD); 4: RS (H: DATA, L: Instruction code); 5: R/W (H: Read, L: Write); 6: E (Chip enable signal); 7: DB0 (Data bus line); 8: DB1 (Data bus line); 9: DB2 (Data bus line); 10: DB3 (Data bus line); 11: DB4 (Data bus line); 12: DB5 (Data bus line); 13: DB6 (Data bus line); 14: DB7 (Data bus line); 15: A (LED +); 16: K (LED -); 17: NC (No connection); 18: NC (No connection) |
| Размер точки | 0.92 x 1.1 mm |
| Lcd mode | STN Positive, Gray |
| Тип монтажа | THT (4-2.5PTH, 4-5.0PAD) |
| Ревизия | 0 |
| Шаг точки | 0.98 x 1.16 mm |
| Интерфейс | 80 series or 68 series |
| Module no | WH2004L-TGE-CT |
| Кол-во выводов | 18 |
| Шаг выводов | 2.54 mm |
| Область обзора | 123.5 x 43.0 mm |
| Контроллер | HD44780 or equivalent |
| Активная площадь | 118.84 x 38.47 mm |
| Issued date | 2007/8/23 |
| Pcb version | |
| Display font | 20 characters x 4 Lines |
| Тип дисплея | Character Type |
| Специальный код | CT: English and Cyrillic standard font |
| Тип подсветки | LED White |
| Размер знака | 4.84 x 9.22 mm |
| Контрастность | typ 3 |
| Ddram capacity | 80 x 8 bits (80 characters) |
| Interface pins | 18 |
| Polarizer type | Transflective |
| Ток питания | 1.0 to 1.5 mA (typ 1.2 mA at VDD=5V) |
| Направление обзора | 6 o'clock |
| Character pitch | 6.0 x 9.75 mm |
| Низкий уровень входного напряжения | VSS to 0.6 V |
| Размеры модуля | 146.0 x 62.5 x 13.6(MAX) mm |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Низкое выходное напряжение | max 0.4 V |
| Время спада | 150 to 200 ms |
| Время нарастания | 150 to 200 ms |
| Высокое вых. напр. | min 3.9 V |
| Темп. хранения | -10 to +60 °C |
| View angle vertical | 20 to 40 deg (CR>=2) |
| Напряжение питания логики | 4.5 to 5.5 V (typ 5.0 V) |
| Примечание | ЖКИ симв, 20х4, подсв. Белая, инд. Серый |
| Раб. температура | 0 to +50 °C |
| Supply voltage lcd 0c | max 5.2 V |
| View angle horizontal | -30 to 30 deg (CR>=2) |
| Supply voltage lcd 25c | typ 4.2 V |
| Supply voltage lcd 50c | min 3.8 V |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD character, 20 x 4, STN Gray Positive/Transfl, backlight LED white, module dimension 146x62.5 mm, view area 123.5x43 mm, 12 o`cl, 0...50 С, 18pin |
