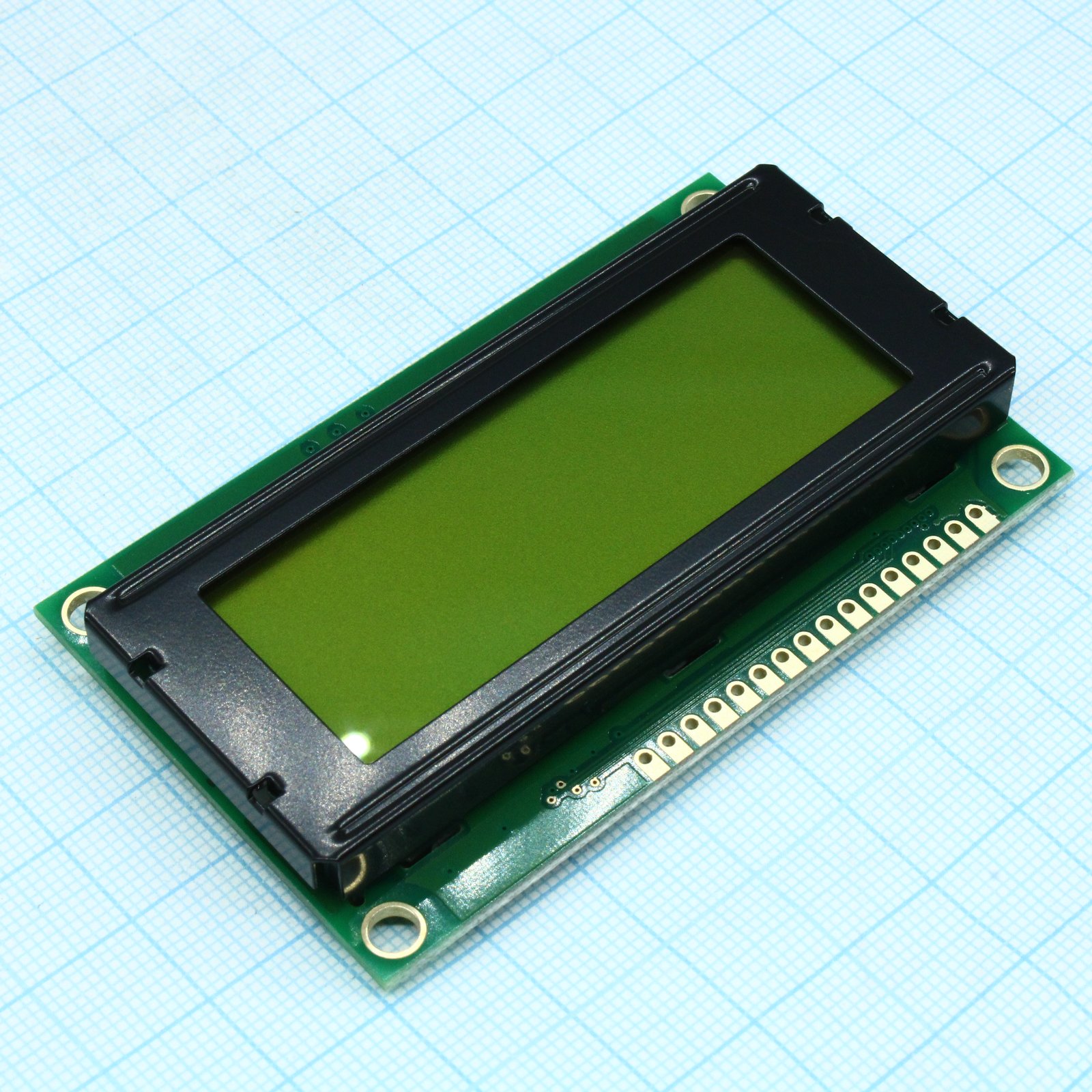

ЖКИ знакосинтезирующий 20 x 4, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 77x47 мм, видимая область 60x22 мм, -20...70°C, контактные площадки сверху 16 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
50 шт.
Норм. уп.: 42
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 126,82 ₽
Сумма1 126,82 ₽
+ доплата 490,00 ₽
В наличии50 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 1 071,16 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 126,82 ₽. До заказа без доплаты не хватает 16 173,18 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 126,82 ₽
Описание
ЖКИ-дисплей WINSTAR 20x4 символа с желто-зеленым экраном. Работает при температурах от -20 до +70°C, имеет компактный корпус 77x47 мм и светодиодную подсветку. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и торговое оборудование.
Технические характеристики
| Pads | 16-Ø1.0 PTH, 16-Ø2.0 PAD |
| Шаг | 2.54mm |
| Aa area | 93.0x55.0mm |
| Va area | 77.0x25.2mm |
| Размер точки | 0.55x0.6mm |
| Тип монтажа | THT |
| Резистор | 47K |
| Подсветка | LED yellow-green |
| Разъем | FFC connector (WH2004B) |
| Кол-во выводов | 16 |
| Шаг выводов | 2.54mm |
| Pth holes | 4-Ø2.5 PTH, 4-Ø5.0 PAD |
| Контроллер | ST7066 or equivalent |
| Технология | STN yellow-green, positive, transreflective |
| Тип дисплея | LCD character module |
| Voltage logic | 2.7V to 5.3V (VDD=+5V) |
| Размер знака | 2.95x4.75mm |
| Ток питания | 1.0mA typ, 1.2mA max |
| Мощность подсветки | A +4.2V for LED |
| Character format | 20x4 |
| Размеры модуля | 98.0x60.0x13.6mm |
| Led forward current | 280mA typ, 560mA max |
| Led forward voltage | 4.2V typ, 4.6V max |
| Power supply option | N/V option for +3V power supply |
| Примечание | ЖКИ симв, 20х4, подсв. Ж-З, инд. Ж-З |
| Раб. температура | -20C to 70C |
| El power supply current | 5.0mA max (at 110VAC, 400Hz) |
| Тип упаковки | Palette (палетта) |
| Lc driving voltage low temp | 5.0V to 5.7V at -20C |
| Lc driving voltage high temp | 3.7V to 4.3V at 70C |
| Описание (англ.) | LCD character, 20 x 4, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 77x47 mm, view area 60x22 mm, 12 o`cl, -20...70 С, 16pin |
| Lc driving voltage normal temp | 4.1V to 4.7V (VDD-VO at 25C) |
