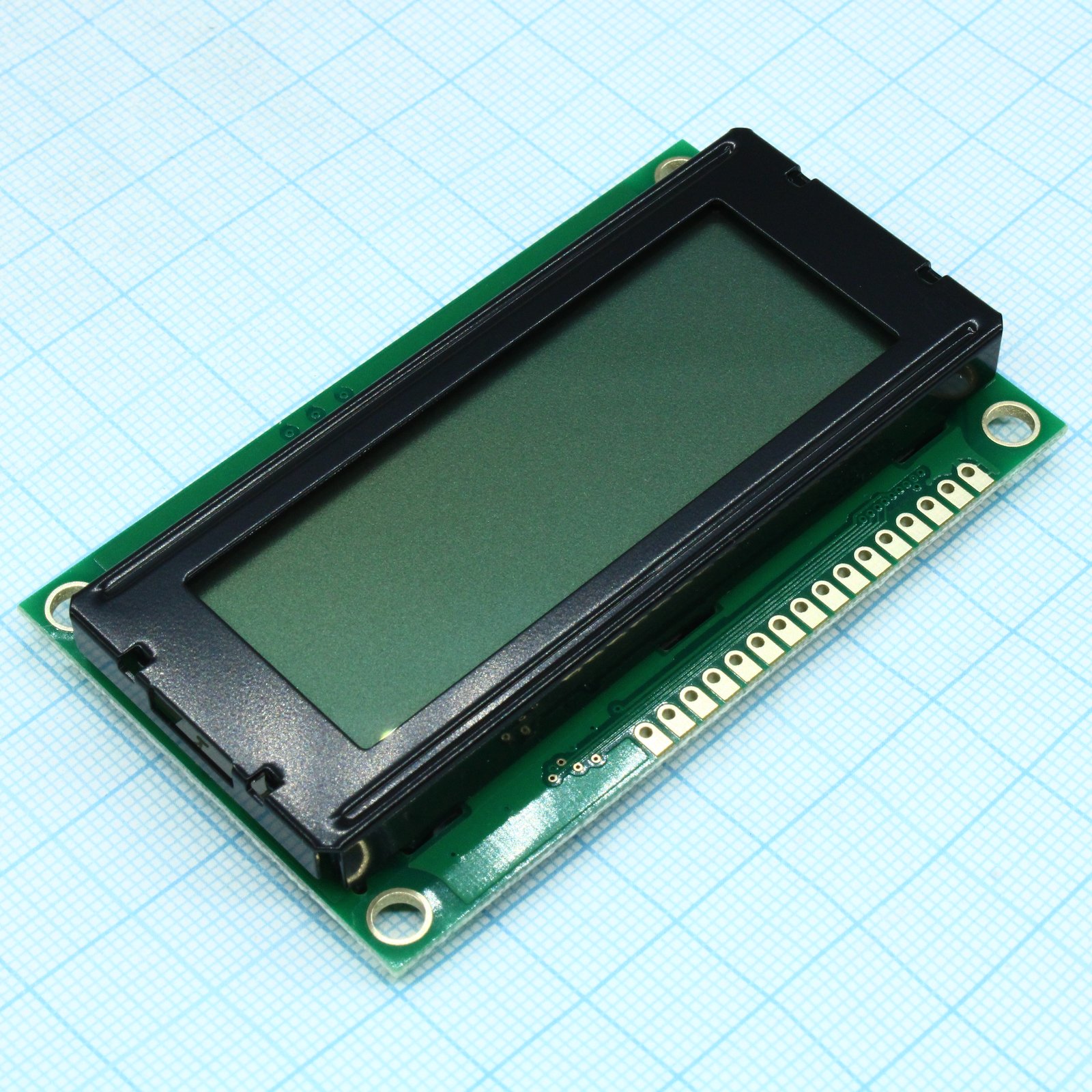

ЖКИ знакосинтезирующий 20 x 4, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 77x47 мм, видимая область 60x22 мм, -20...70°C, контактные площадки сверху 16 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
235 шт.
Норм. уп.: 12
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1 159,94 ₽
дешевле всех
Сумма1 159,94 ₽
В наличии210 шт
юрлицам и ИП
от 4 — 1 127,08 ₽ (−3%)
Склад 13срок до недели
Цена за шт1 387,64 ₽
Сумма1 387,64 ₽
+ доплата 490,00 ₽
В наличии25 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 321,42 ₽ (−5%)
1 шт · Склад 39 · 1 159,94 ₽
Описание
ЖКИ-дисплей WINSTAR 20x4 символа с серым STN-экраном и желто-зеленой светодиодной подсветкой. Работает в диапазоне температур от -20 до +70°C, размер модуля 77x47 мм с видимой областью 60x22 мм. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и системы управления.
Технические характеристики
| Размер точки | 0.55x0.6mm |
| Ffc pads | 16x1.0mm PTH, 16x2.0mm PAD |
| Тип монтажа | Выводной |
| Подсветка | LED yellow-green |
| Разъем | FFC connector |
| Кол-во выводов | 16 |
| Шаг выводов | 2.54mm |
| Контроллер | ST7066 or Equivalent |
| Технология | STN Gray Positive Transflective |
| Активная площадь | 93.0x55.0mm |
| Тип дисплея | LCD character module |
| Площадь обзора | 77.0x25.2mm |
| Logic voltage | 2.7-5.3V |
| Размер знака | 2.95x4.75mm |
| Отв. монтажа | 4x2.5mm PTH, 4x5.0mm PAD |
| Ток питания | 1.0-1.2mA |
| Напряжение питания | 5V |
| Character format | 20x4 |
| Размеры модуля | 98.0x60.0x13.6mm |
| Led forward current | 280-560mA |
| Led forward voltage | 4.2-4.6V |
| Примечание | ЖКИ симв, 20х4, подсв. Ж-З, инд. Серый |
| Раб. температура | -20...70C |
| El power supply current | 5.0mA |
| Тип упаковки | Штучный товар |
| Описание (англ.) | LCD character, 20 x 4, STN Gray Positive/Transfl, backlight LED Yellow-Green, module dimension 77x47 mm, view area 60x22 mm, 6 o`cl, -20...70 С, 16pin |
| Recommended lcd driving voltage | 25C: 4.1-4.7V; 70C: 3.7-4.3V; Minus 20C: 5.0-5.7V |
| Корпус | WH2004D |
| Тип | LCD |
