ЖКИ знакосинтезирующий 20 x 4, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 98x60 мм, видимая область 77x25.2 мм, -20...70°C, контактные площадки сверху 16 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
354 шт.
Норм. уп.: 8
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 226,13 ₽
Сумма1 226,13 ₽
+ доплата 490,00 ₽
В наличии354 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 8 — 1 178,00 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 1 226,13 ₽. До заказа без доплаты не хватает 16 073,87 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 226,13 ₽
Описание

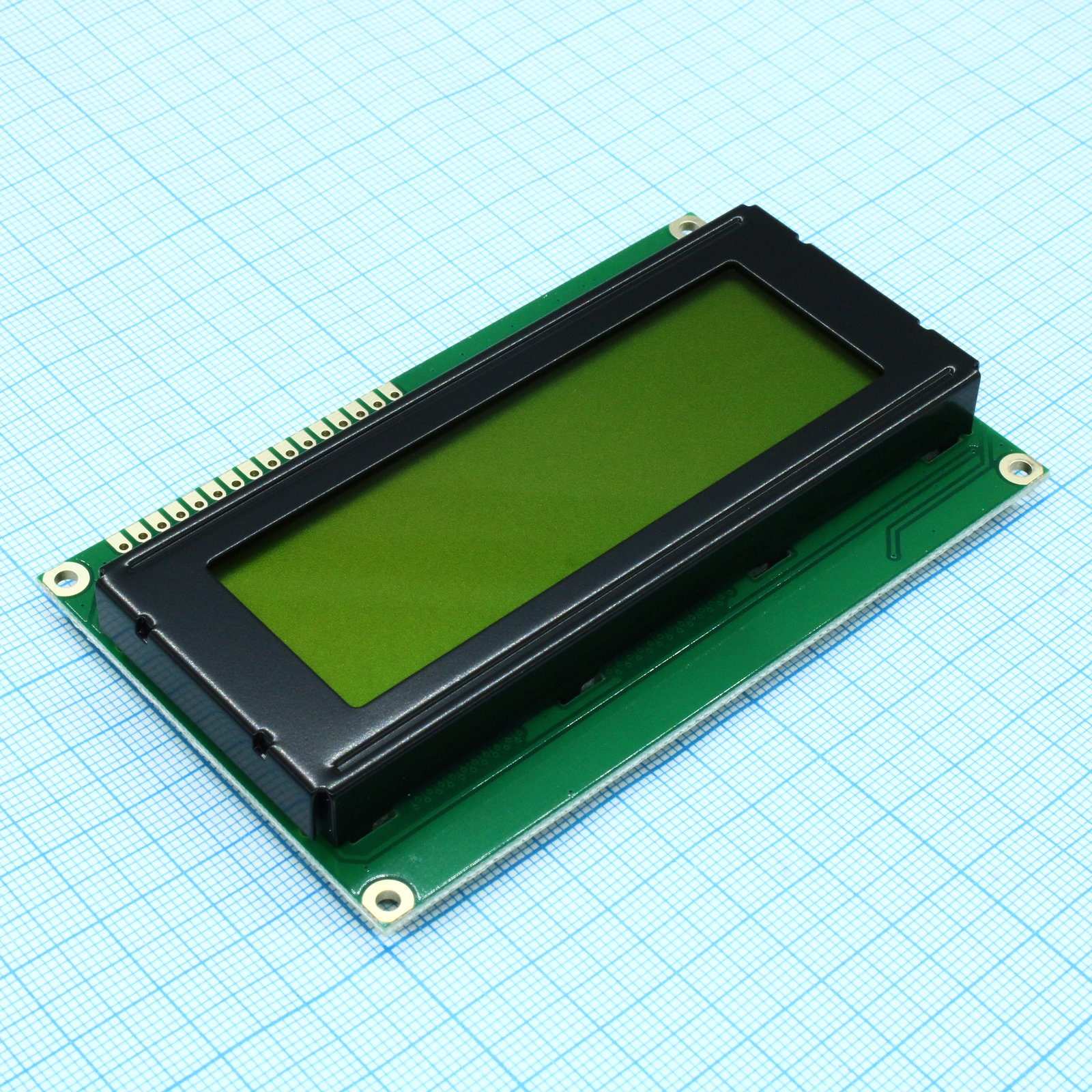

ЖКИ-дисплей WINSTAR WH2004A-YYK-CT# — знакосинтезирующий модуль с разрешением 20x4 символа. Выполнен на STN-матрице желто-зеленого цвета с позитивным индикатором и светодиодной подсветкой того же оттенка. Рабочий диапазон температур от -20 до +70 °C, размеры модуля 98x60 мм с видимой областью 77x25.2 мм. Подходит для промышленной автоматики, контрольно-измерительных приборов и встраиваемых систем.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| Корпус | Module with 16 through-hole pins |
| Размер точки | 0.55 x 0.55 mm |
| Тип монтажа | THT |
| Шаг точки | 0.60 x 0.60 mm |
| Кол-во выводов | 16 |
| Область обзора | 77.0 x 25.2 mm |
| Активная площадь | 70.4 x 20.8 mm |
| Тип дисплея | STN Positive Yellow Green Transflective |
| Тип подсветки | LED Yellow Green |
| Размер знака | 2.95 x 4.75 mm |
| Контрастность | 3 (min) |
| Ток питания | 1.2mA (typical), 1.5mA (max) |
| Направление обзора | 12 o'clock |
| Character pitch | 3.55 x 5.35 mm |
| Размеры модуля | 98.0 x 60.0 x 13.6 mm (max) |
| Время спада | 150 ms (typical), 200 ms (max) |
| Время нарастания | 150 ms (typical), 200 ms (max) |
| Напряжение питания ЖКИ | 4.5V (typical at 25°C, range 3.8V to 5.3V depending on temperature) |
| Темп. хранения | -30°C to +80°C |
| Number of characters | 20 characters x 4 lines |
| Напряжение питания логики | 5.0V (4.5V to 5.5V) |
| Примечание | ЖКИ симв, 20х4, подсв. Ж-З, инд. Ж-З |
| Раб. температура | -20°C to +70°C |
| Угол обзора по вертикали | 20° to 40° (CR≥2) |
| Тип упаковки | Palette (палетта) |
| Угол обзора по горизонтали | -30° to 30° (CR≥2) |
| Описание (англ.) | LCD character, 20 x 4, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 98x60 mm, view area 77x25.2 mm, 12 o`cl, -20...70 С, 16pin |
