ЖКИ знакосинтезирующий 20 x 4, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 98x60 мм, видимая область 77x25.2 мм, -20...70°C, контактные площадки сверху 16 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
1 492 шт.
Норм. уп.: 2
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт975,91 ₽
дешевле всех
Сумма975,91 ₽
В наличии448 шт
юрлицам и ИП
от 5 — 946,65 ₽ (−3%)
Склад 13срок до недели
Цена за шт1 048,08 ₽
Сумма1 048,08 ₽
+ доплата 490,00 ₽
В наличии254 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 5 — 1 002,18 ₽ (−4%)
Склад 12срок до недели
Цена за шт1 093,77 ₽
Сумма1 093,77 ₽
В наличии790 шт
юрлицам и ИП
1 шт · Склад 39 · 975,91 ₽
Описание

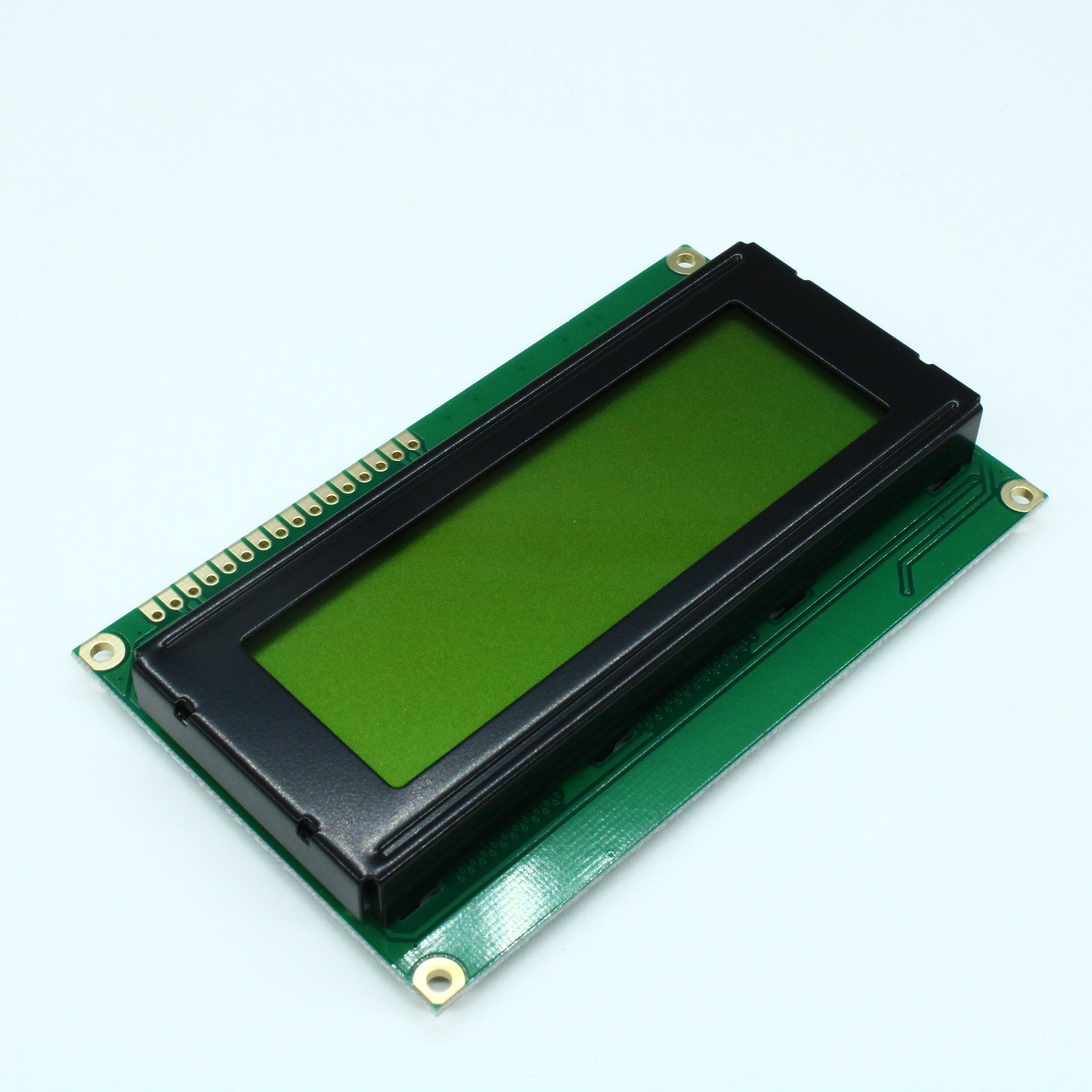

ЖКИ-дисплей WH2004A-YYH-CT# от WINSTAR — знакосинтезирующий модуль с разрешением 20x4 символа. Экран выполнен по технологии STN с желто-зеленым позитивным отображением и светодиодной подсветкой того же цвета. Корпус размером 98x60 мм, рабочая температура от -20 до +70°C. Применяется в промышленной автоматике и контрольно-измерительных приборах.
Технические характеристики
| Шаг | 2.54mm |
| Размер точки | 0.55x0.6mm |
| Тип ЖК | STN, yellow-green, positive, transreflective |
| Тип монтажа | Выводной |
| Подсветка | LED yellow-green |
| Разъем | FFC connector |
| Интерфейс | parallel 8-bit data bus (DB0-DB7, RS, R/W, E) |
| Кол-во выводов | 16 |
| Шаг выводов | 2.54mm |
| Polarizer | STN Yellow-green Positive/Transflective |
| Pth holes | 4-Ø2.5 PTH, 4-Ø5.0 PAD |
| Контроллер | ST7066 or equivalent |
| El voltage | 110VAC |
| Тип дисплея | LCD character module |
| El frequency | 400Hz |
| Signal holes | 16 holes Ø1.0mm with pads Ø2.0mm |
| Площадь обзора | 77.0mm x 25.2mm |
| Видимая область | 77.0x25.2mm |
| Logic voltage | TTL compatible |
| Тип подсветки | LED (yellow-green) |
| Размер знака | 2.95x4.75mm |
| Отв. монтажа | 4 holes Ø2.5mm with pads Ø5.0mm |
| Назначение выводов | 1: Vss Ground; 2: Vdd Supply voltage for logic; 3: Vo Contrast Adjustment; 4: RS H: Data L: Instruction; 5: R/W H: read data L: write data; 6: E Enable signal; 15: A +4.2V for LED; 16: K Power supply for B/L(-); 7-14: DB0-DB7 Data bus line |
| Ток питания | 1.0 mA typical, 1.2 mA max |
| Напряжение питания | 2.7V to 5.3V (typical 5V) |
| Character format | 20 x 4 |
| Logic voltage max | 5.3V |
| Logic voltage min | 2.7V |
| Размеры модуля | 98.0x60.0x13.6mm |
| Темп. диапазон | -20...70°C |
| Габаритные размеры | 98.0mm x 60.0mm x 13.6mm |
| Макс. ток питания | 1.2mA |
| Ток пит. тип. | 1.0mA |
| Напряжение управления ЖК | VDD-VO: 4.1V to 4.7V at 25°C, adjust per temperature |
| Led backlight color | жёлто-зелёный |
| Led forward current | 280 mA typical (array), 560 mA max |
| Led forward voltage | 4.2V typical, 4.6V max |
| Led backlight option | LED B/L |
| Примечание | ЖКИ симв, 20х4, подсв. Ж-З, инд. Ж-З |
| El power supply current | 5.0 mA at 110VAC, 400Hz (for EL option) |
| Макс. прямое напряжение LED | 4.6V |
| Тип. прямое напряжение светодиода | 4.2V |
| Тип упаковки | Palette (палетта) |
| Диап. раб. темп. | -20°C to +70°C |
| Описание (англ.) | LCD character, 20 x 4, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 98x60 mm, view area 77x25.2 mm, 6 o`cl, -20...70 С, 16pin |
| Количество строк | 4 |
| Recommended lcd driving voltage 25c | 4.1-4.7V |
| Recommended lcd driving voltage 70c | 3.7-4.3V |
| Количество символов | 20 |
| Recommended lcd driving voltage minus20c | 5.0-5.7V |
