ЖКИ знакосинтезирующий 20 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 146x43 мм, видимая область 123x23 мм, -20...70°C, контактные площадки сверху 16 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
125 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:125 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 510,30 |
| от 2 | 1 438,65 |
| от 4 | 1 380,29 |
| от 6 | 1 336,97 |
| от 18 | 1 304,73 |
Описание

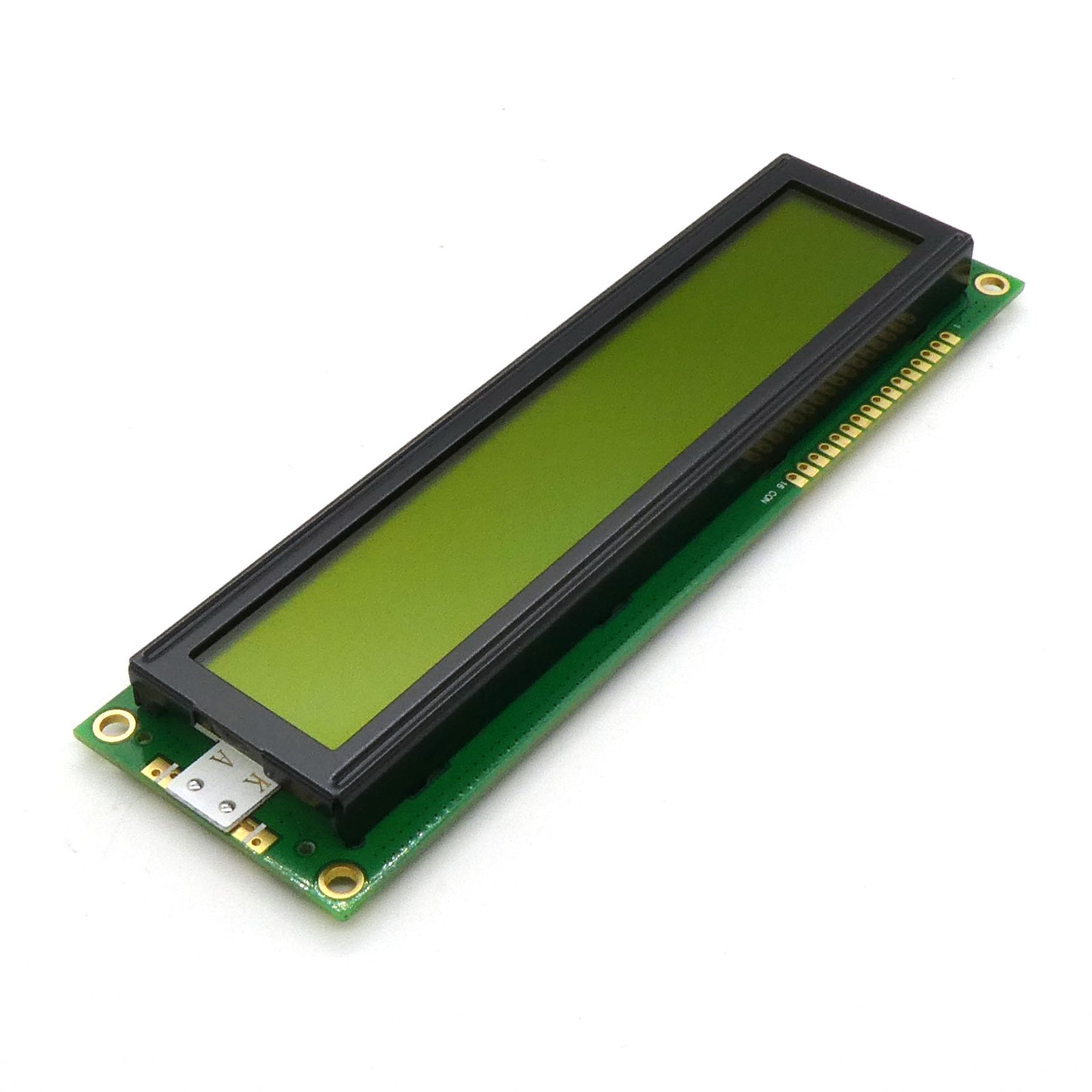

ЖКИ-дисплей WINSTAR WH2002M-YYH-CT# — знакосинтезирующий модуль с форматом 20 символов в 2 строки. Экран на STN-матрице с желто-зеленым свечением символов и светодиодной подсветкой того же цвета. Рабочий диапазон температур от -20 до +70°C, размер модуля 146x43 мм. Подходит для встраивания в промышленные контроллеры, измерительные приборы и торговое оборудование.
Технические характеристики
| Vdd | 3.0/5.0V |
| Vss | 0V |
| Pin1 | VOUT |
| Pin2 | CAP1N |
| Pin3 | CAP1P |
| Pin4 | VDD |
| Pin5 | VSS |
| Pin6 | SDA |
| Pin7 | SCL |
| Pin8 | RST |
| Pin9 | K |
| Pin10 | A |
| Pin11 | K |
| Pin12 | A |
| Pin13 | K |
| Pin14 | A |
| Pin15 | K |
| Pin16 | A |
| Шкала | 5/1 |
| Размер точки | 0.45 x 0.54 mm |
| Тип монтажа | THT |
| Тип вывода | сквозное отверстие |
| Шаг точки | 0.50 x 0.59 mm |
| Интерфейс | I2C |
| Кол-во выводов | 16 |
| Контроллер | ST7036i |
| Рабочий цикл | 1/16 |
| I2c pullup | resistor between SDA/SCL and power of I2C bus |
| Pad 16 1 8 | 16-ø1.8PAD |
| Описание | LCD character module 20x2, STN yellow-green positive/transflective, LED backlight yellow-green, 146x43mm, viewing area 123x23mm, -20...70°C, 16 pins top |
| Vdd vss max | 5V |
| Vdd vss min | 3V |
| Vdd vss typ | 3.3V |
| Dimension 18 | 18.0 mm |
| Режим | STN yellow-green positive/transflective |
| Тип дисплея | Character LCD |
| Power supply | 3V/5V |
| Площадь обзора | 61.0 x 15.1 mm |
| Dimension 0 2 | 0.2 mm |
| Dimension 0 4 | 0.4 mm |
| Dimension 0 5 | 0.5 mm |
| Dimension 0 6 | 0.6 mm |
| Dimension 0 7 | 0.7 mm |
| Dimension 139 | 139.0 mm |
| Dimension 146 | 146.0±0.5 mm |
| Dimension 1 1 | 1.1 mm |
| Dimension 1 5 | 1.5 mm |
| Dimension 1 6 | 1.6 mm |
| Dimension 1 8 | 1.8 mm |
| Dimension 2 8 | 2.8 mm |
| Dimension 3 0 | 3.0 mm |
| Dimension 3 2 | 3.2 mm |
| Dimension 3 6 | 3.6 mm |
| Dimension 4 9 | 4.9 mm |
| Dimension 5 1 | 5.1 mm |
| Dimension 5 2 | 5.2 mm |
| Dimension 5 3 | 5.3 mm |
| Dimension 5 5 | 5.5 mm |
| Dimension 6 0 | 6.0 mm |
| Dimension 6 3 | 6.3 mm |
| Dimension 6 5 | 6.5 mm |
| Dimension 6 8 | 6.8 mm |
| Dimension 7 0 | 7.0 mm |
| Dimension 8 9 | 8.9 mm |
| Dimension 9 1 | 9.1 mm |
| Dimension 9 4 | 9.4 mm |
| Backlight type | LED B/L EL or NO B/L |
| Dimension 0 11 | 0.11 mm |
| Dimension 0 31 | 0.31 mm |
| Dimension 0 32 | 0.32 mm |
| Dimension 0 45 | 0.45 mm |
| Dimension 0 51 | 0.51 mm |
| Dimension 0 63 | 0.63 mm |
| Dimension 0 91 | 0.91 mm |
| Dimension 0 92 | 0.92 mm |
| Dimension 0 98 | 0.98 mm |
| Dimension 11 5 | 11.5 mm |
| Dimension 1 15 | 1.15 mm |
| Dimension 1 51 | 1.51 mm |
| Dimension 22 9 | 22.9 mm |
| Dimension 2 45 | 2.45 mm |
| Dimension 2 52 | 2.52 mm |
| Dimension 45 0 | 45.0 mm |
| Dimension 4 84 | 4.84 mm |
| Dimension 57 9 | 57.9 mm |
| Dimension 58 5 | 58.5 mm |
| Dimension 5 71 | 5.71 mm |
| Dimension 61 1 | 61.1 mm |
| Dimension 66 0 | 66.0 mm |
| Dimension 74 2 | 74.2 mm |
| Dimension 76 4 | 76.4 mm |
| Dimension 8 33 | 8.33 mm |
| Dimension 95 0 | 95.0 mm |
| Hole 4 3 5 pth | 4-ø3.5PTH |
| Цвет подсветки | yellow-green |
| Dimension 134 0 | 134.0 mm |
| Dimension 13 58 | 13.58 mm |
| Dimension 8 1 0 | 8-ø1.0 mm |
| Hole 16 1 0 pth | 16-ø1.0PTH |
| Character format | 20x2 dots |
| Dimension 29 655 | 29.655 mm |
| Dimension 9 7max | 9.7Max mm |
| Module dimension | 74.2 x 25.2 mm |
| Dimension 13 7max | 13.7Max mm |
| Dimension av 0 32 | 0.32 mm |
| Dimension p1 27x7 | 8.89 mm |
| Dimension 123 0 va | 123.0(VA) mm |
| Dimension 5 0 0 34 | 5.0±0.34 mm |
| Dimension aa 79 81 | 79.81 mm |
| Dimension p2 54x15 | 38.1 mm |
| External capacitor | 0.1u~4.7uf |
| Supply current idd | 0.2mA |
| Dimension 118 84 aa | 118.84(AA) mm |
| Capacitor connection | between VOUT and VIN |
| Input voltage vi max | VDD |
| Input voltage vi min | 0V |
| Примечание | ЖКИ симв, 20х2, подсв. Ж-З, инд. Ж-З |
| Controller equivalent | ST7066 or Equivalent |
| Макс. темп. хр. | 70°C |
| Мин. темп. хр. | -20°C |
| Тип упаковки | Palette (палетта) |
| Led forward current temp | 25°C |
| Led forward voltage temp | 25°C |
| Артикул производителя | WH2002M-YYH-CT# |
| Supply current condition | VDD=3.0V/5.0V |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | -20°C |
| Led forward current if max | 50mA |
| Led forward current if min | 28.8mA |
| Led forward current if typ | 32mA |
| Led forward voltage vf max | 3.6V |
| Led forward voltage vf min | 3.4V |
| Led forward voltage vf typ | 3.5V |
| Описание (англ.) | LCD character, 20 x 2, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 146x43 mm, view area 123x23 mm, 6 o`cl, -20...70 С, 16pin |
| Recommended lc driving voltage temp | 25°C |
| Recommended lc driving voltage vdd v0 | 4.5V |
