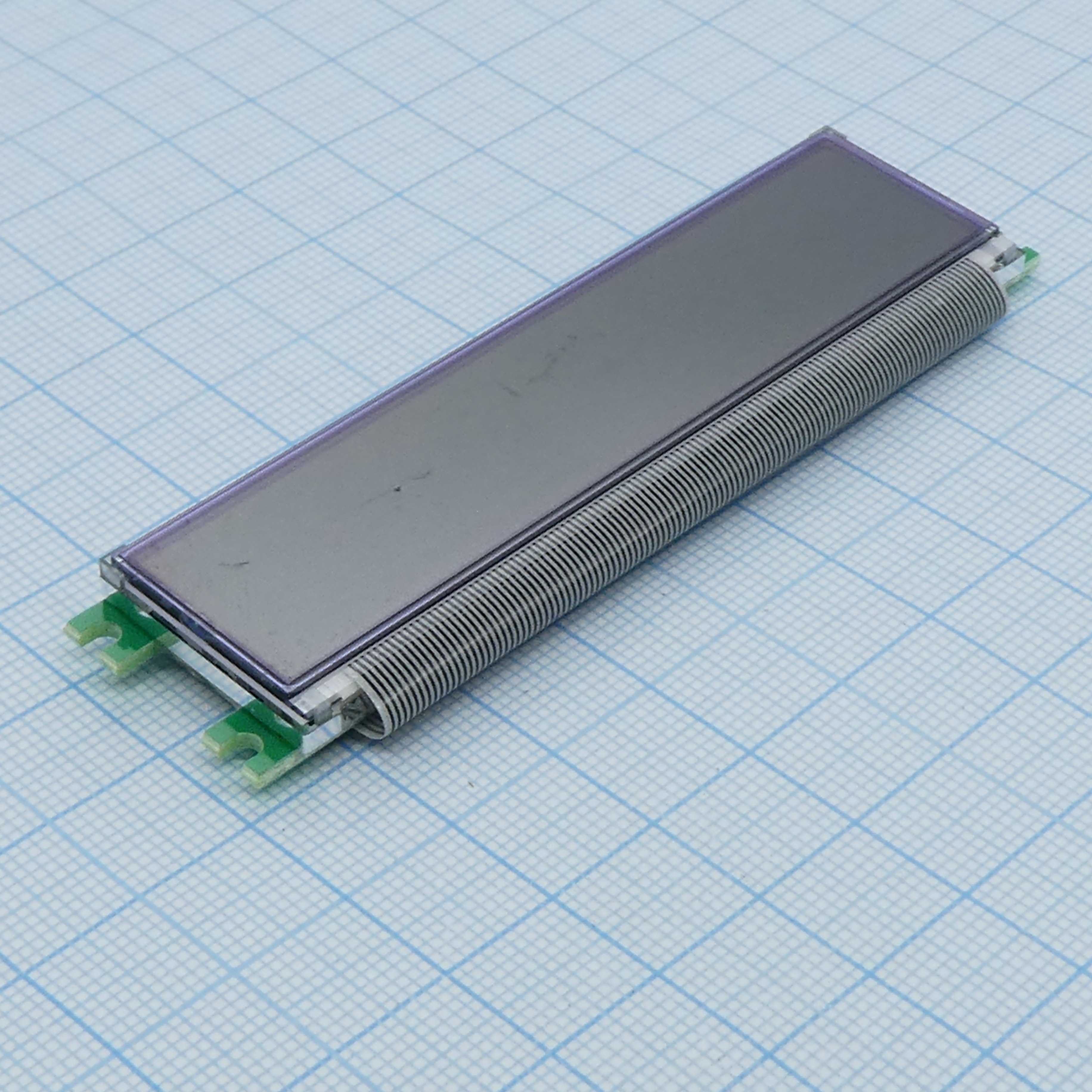

ЖКИ знакосинтезирующий 20 x 2, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 89х21.5 мм, видимая область 75x15 мм, -20...70°C, контактные площадки сзади 20 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
128 шт.
Норм. уп.: 14
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт798,69 ₽
дешевле всех
Сумма798,69 ₽
+ доплата 490,00 ₽
В наличии100 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 790,02 ₽ (−1%)
Склад 39срок до недели
Цена за шт804,59 ₽
Сумма804,59 ₽
В наличии28 шт
юрлицам и ИП
от 5 — 779,07 ₽ (−3%)
1 шт · Склад 39 · 804,59 ₽
Описание
ЖКИ-дисплей от WINSTAR с разрешением 20 символов на 2 строки. Модель на контроллере STN с серым позитивным изображением и желто-зеленой светодиодной подсветкой. Размер модуля — 89х21,5 мм, рабочая температура от -20 до 70°C, подключение через 20 контактных площадок сзади. Подходит для промышленной автоматики и встраиваемых устройств.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| RoHS | Да |
| Вывод 1 | VSS (0V Ground) |
| Вывод 2 | VDD (5.0V Supply Voltage for logic) |
| Вывод 3 | VO (Variable Operating voltage for LCD) |
| Вывод 4 | RS (H: DATA, L: Instruction code) |
| Вывод 5 | R/W (H: Read, L: Write) |
| Вывод 6 | E (Chip enable signal) |
| Вывод 7 | DB0 |
| Вывод 8 | DB1 |
| Pin 9 | DB2 |
| Контакт 10 | DB3 |
| Контакт 11 | DB4 |
| Pin 12 | DB5 |
| Pin 13 | DB6 |
| Вывод 14 | DB7 |
| Pin 15 | A (LED +) |
| Pin 16 | K (LED -) |
| Размер точки | 1.12 x 1.12 mm |
| Тип ЖК | STN Positive, Gray Transflective |
| Тип монтажа | Выводной |
| Шаг точки | 1.22 x 1.22 mm |
| Module no | WH2002L-YGH-CT# |
| Область обзора | 149.0 x 23.0 mm |
| Контроллер | HD44780 or equivalent |
| Активная площадь | 142.8 x 20.64 mm |
| Display font | 20 characters x 2 lines |
| Тип дисплея | Character Type |
| Тип подсветки | LED Yellow Green |
| Размер знака | 6.0 x 9.66 mm |
| Контрастность | 3 typ |
| Ddram capacity | 80 x 8 bits (80 characters) |
| Interface pins | 16 |
| Ток питания | 1.6 mA typ, 2.0 mA max at VDD=5V |
| Направление обзора | 6 o'clock |
| Character pitch | 7.2 x 10.98 mm |
| Module dimension | 180.0 x 40.0 x 13.9 mm |
| Низкий уровень входного напряжения | VSS to 0.6 V |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0.4 V max |
| Время спада | 150 ms typ, 200 ms max |
| Время нарастания | 150 ms typ, 200 ms max |
| Напряжение питания ЖКИ | 4.5 V typ at 25°C, 5.7 V max at -20°C, 3.5 V min at 70°C |
| Высокое вых. напр. | 3.9 V min |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg (CR>=2) |
| Напряжение питания логики | 4.5 to 5.5 V (typ 5.0 V) |
| Примечание | ЖКИ симв, 20х2, подсв. Ж-З, инд. Серый |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg (CR>=2) |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD character, 20 x 2, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 89x21.5 mm, view area 75x15 mm, 12 o`cl, -20...70 С, 20pin |
