Документация
ЖКИ знакосинтезирующий 20 x 2, STN Синий Негативный/прозрачный, светодиодная подсветка Белая, размеры 116x37 мм, видимая область 85x18.6 мм, -20...70°C, контактные площадки 2 ряда слева 16 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
239 шт.
Норм. уп.: 12
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт738,65 ₽
дешевле всех
Сумма738,65 ₽
В наличии133 шт
юрлицам и ИП
от 6 — 714,57 ₽ (−3%)
Склад 13срок до недели
Цена за шт928,30 ₽
Сумма928,30 ₽
+ доплата 490,00 ₽
В наличии106 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 881,46 ₽ (−5%)
1 шт · Склад 39 · 738,65 ₽
Описание

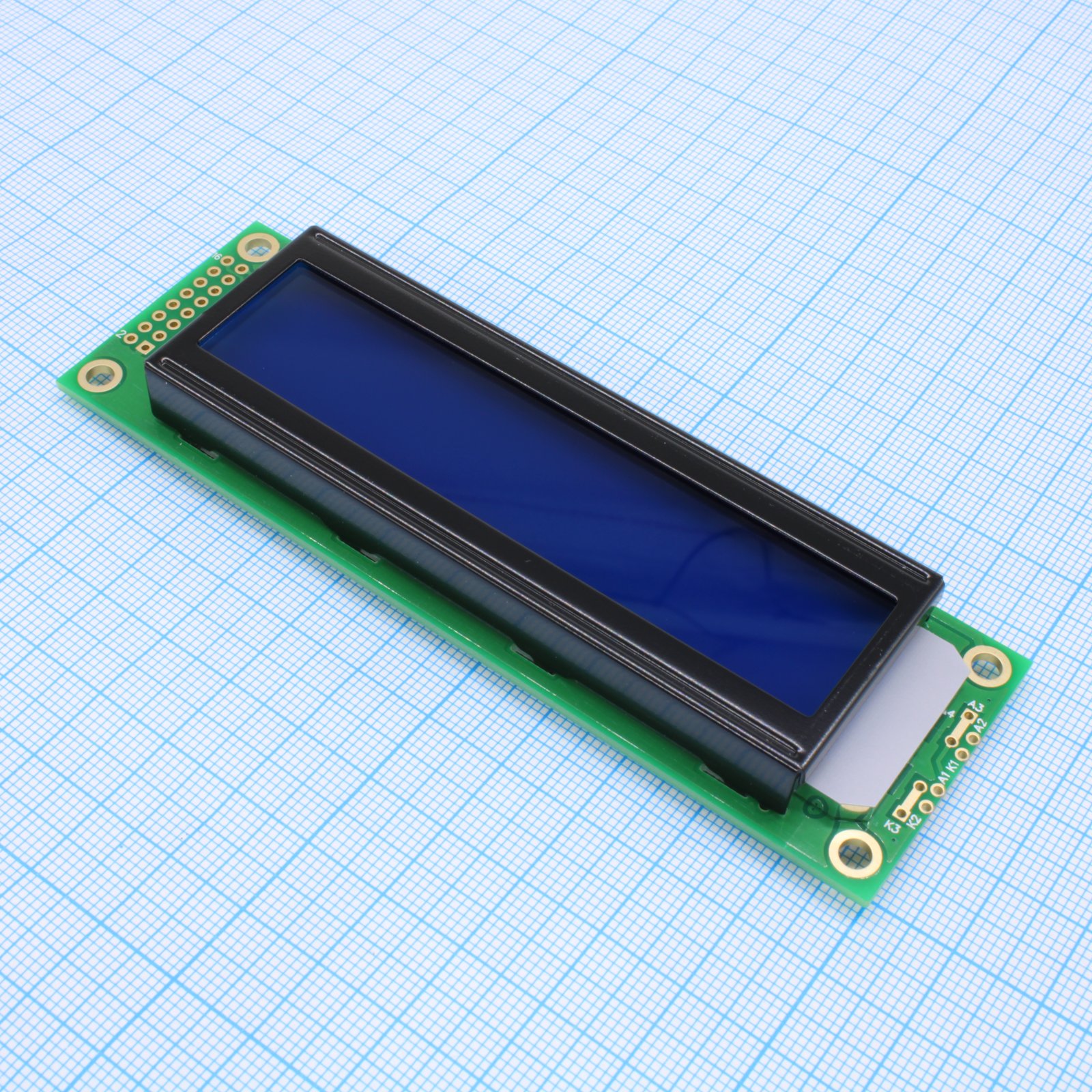

ЖКИ-дисплей WINSTAR WH2002A-TMI-CT# — знакосинтезирующий модуль с разрешением 20x2 символа. Модель выполнена на синем STN-экране с негативной индикацией и белой светодиодной подсветкой, питание 5 В. Рабочий диапазон температур от -20 до +70 °C, размеры модуля 116x37 мм. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и встраиваемые системы.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| Размер точки | 0.60 x 0.65 mm |
| Тип ЖК | STN, Negative, Transmissive, Blue |
| Тип монтажа | Выводной |
| Ревизия | 0 |
| Шаг точки | 0.65 x 0.70 mm |
| Module no | WH2002A-TMI-CT |
| Шаг выводов | 2.54mm |
| Область обзора | 85.0 x 18.6 mm |
| Контроллер | HD44780 or equivalent |
| Дата выпуска | 2006-8-24 |
| Активная площадь | 73.5 x 11.5 mm |
| Display font | 20 characters x 2 lines |
| Тип дисплея | Character Type |
| Производитель | Winstar Display Co., LTD |
| Тип подсветки | LED White |
| Размер знака | 3.20 x 5.55 mm |
| Контрастность | 3 typ |
| Ddram capacity | 80 x 8 bits |
| Interface pins | 16 |
| Ток питания | 1.2mA typ |
| Направление обзора | 6 o'clock |
| Character pitch | 3.70 x 5.95 mm |
| Module dimension | 116.0 x 37.0 x 13.9 mm |
| Низкий уровень входного напряжения | VSS to 0.6V |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0.4V max |
| Время спада | 150ms typ, 200ms max |
| Время нарастания | 150ms typ, 200ms max |
| Высокое вых. напр. | 3.9V min |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg |
| Напряжение питания логики | 5.0V (4.5 to 5.5V) |
| Примечание | ЖКИ симв, 20х2, подсв. Белая, инд. Синяя, Negative |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg |
| Supply voltage lcd typ | 4.5V at 25°C |
| Character generator ram | 8 character patterns for 5x8 dots |
| Character generator rom | 5x8 or 5x10 dot patterns |
| Тип упаковки | Palette (палетта) |
| Прямое напряжение подсветки | LED+ / LED- |
| Описание (англ.) | LCD character, 20 x 2, STN Blue Negative/Transmisive, backlight LED white, module dimension 116x37 mm, view area 85x18.6 mm, VDD = 5V, 6 o`cl, -20...70 С, 16pin |
| Supply voltage lcd min at 70c | 3.8V |
| Supply voltage lcd max at -20c | 5.7V |
