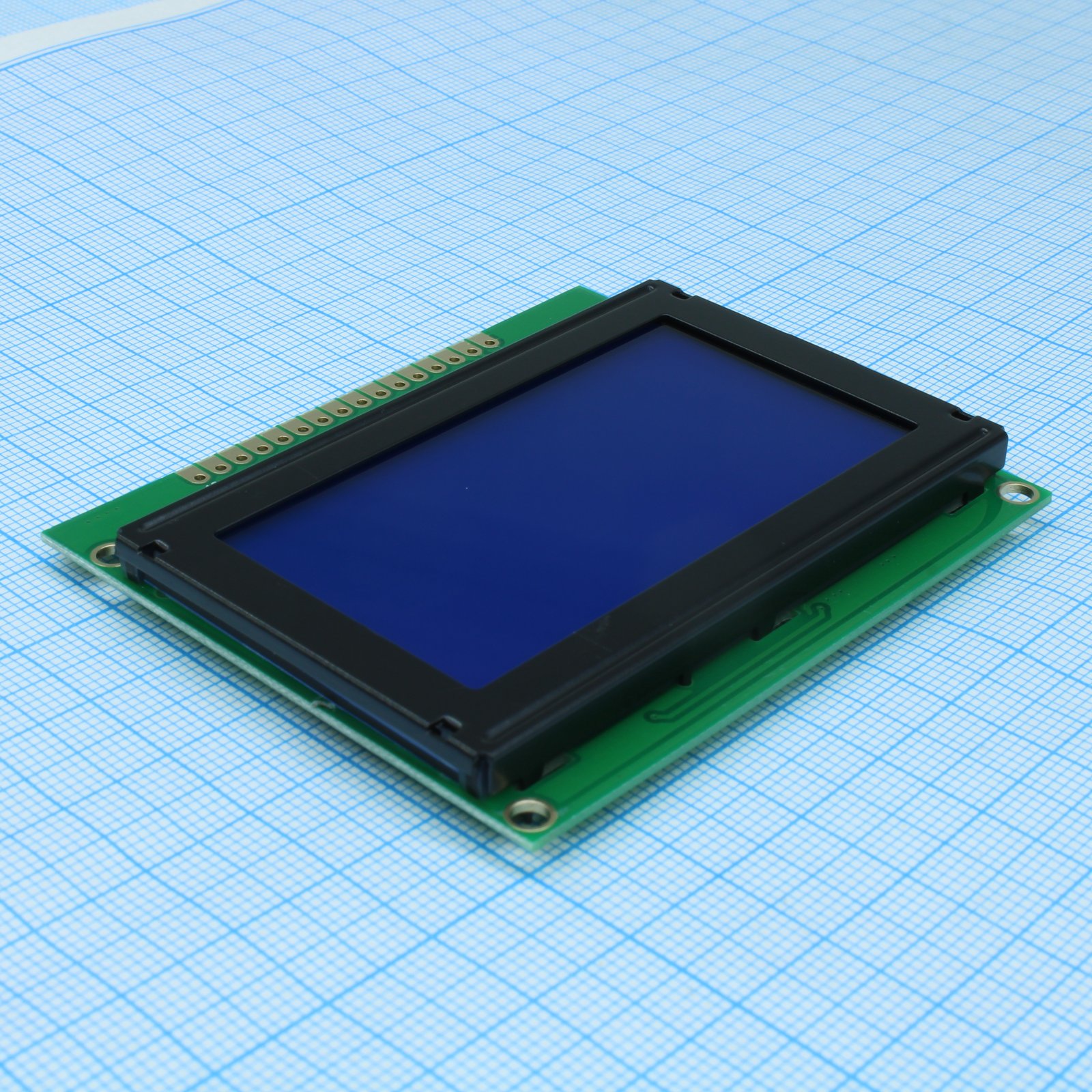

ЖКИ знакосинтезирующий 16 x 4, STN Синий Негативный/прозрачный, светодиодная подсветка белая, размеры 87x60 мм, видимая область 62x32.6 мм, питание 5В, -20...70°C, контактные площадки сверху 16 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
336 шт.
Норм. уп.: 9
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт843,67 ₽
дешевле всех
Сумма843,67 ₽
В наличии168 шт
юрлицам и ИП
от 5 — 817,11 ₽ (−3%)
Склад 13срок до недели
Цена за шт956,52 ₽
Сумма956,52 ₽
+ доплата 490,00 ₽
В наличии168 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 908,76 ₽ (−5%)
1 шт · Склад 39 · 843,67 ₽
Описание
ЖКИ-дисплей WINSTAR WH1604B-TMI-CT# — знакосинтезирующий экран на 4 строки по 16 символов. Модель с синим негативным STN-экраном и белой светодиодной подсветкой, питание 5 В, рабочий диапазон от -20 до +70 °C. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и системы отображения информации.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| Cgrom | 5x8 dot or 5x10 dot character patterns |
| Вывод 1 | VSS 0V Ground |
| Вывод 2 | VDD 5.0V Supply Voltage for logic |
| Вывод 3 | VO (Variable) Operating voltage for LCD |
| Вывод 4 | RS H/L H: DATA, L: Instruction code |
| Вывод 5 | R/W H/L H: Read, L: Write |
| Вывод 6 | E Chip enable signal |
| Вывод 7 | DB0 H/L Data bit 0 |
| Вывод 8 | DB1 H/L Data bit 1 |
| Pin 9 | DB2 H/L Data bit 2 |
| Контакт 10 | DB3 H/L Data bit 3 |
| Контакт 11 | DB4 H/L Data bit 4 |
| Pin 12 | DB5 H/L Data bit 5 |
| Pin 13 | DB6 H/L Data bit 6 |
| Вывод 14 | DB7 H/L Data bit 7 |
| Pin 15 | A/VEE LED+ |
| Pin 16 | K LED- |
| Корпус | модуль |
| Размер точки | 0.55 x 0.55 mm |
| Тип ЖК | STN, Positive, Transflective, Gray |
| Тип монтажа | Выводной |
| Шаг точки | 0.60 x 0.60 mm |
| Module no | WH1604B-YGH-CP |
| Область обзора | 60.0 x 32.6 mm |
| Контроллер | HD44780 or equivalent |
| Активная площадь | 56.2 x 20.8 mm |
| Led current | 220 mA |
| Led voltage | 4.5 V |
| Тип дисплея | Character Type |
| Led resistor | 3.6 Ω (1/2 Watt) |
| Производитель | Winstar Display Co., LTD |
| Тип подсветки | LED Yellow Green |
| Размер знака | 2.95 x 4.75 mm |
| Контрастность | 3 |
| Ddram capacity | 80 x 8 bits |
| Interface pins | 16 |
| Ток питания | 1.2 mA |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55 x 5.35 mm |
| Input voltage vi | VSS to VDD |
| Module dimension | 70.6 x 60.0 x 13.5(MAX) mm |
| Низкий уровень входного напряжения | 0.6 V max |
| Высокий уровень входного напряжения | 2.2 V min |
| Низкое выходное напряжение | 0.4 V max |
| Время спада | 200 to 300 ms |
| Время нарастания | 200 to 300 ms |
| Высокое вых. напр. | 2.4 V min |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 10 to 105 deg |
| Number of characters | 16 characters x 4 Lines |
| Напряжение питания логики | 4.5 to 5.5 V |
| Примечание | ЖКИ симв, 16х4, подсв. Белая, инд. Синяя, Negative |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg |
| Тип упаковки | Palette (палетта) |
| Supply voltage lcd ta 25 | 4.2 V |
| Supply voltage lcd ta 70 | 3.6 V |
| Описание (англ.) | LCD character, 16 x 4, STN Blue Negative/Transmisive, backlight LED white, module dimension 87x60 mm, view area 62x32.6 mm, VDD = 5V, 6 o`cl, -20...70 С, 16pin |
| Supply voltage lcd ta minus20 | 5.2 V |
