ЖКИ знакосинтезирующий 16х4, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 87х60 мм, видимая область 62х26 мм, питание 5В, -20...70°C, контактные площадки сверху 16 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
351 шт.
Норм. уп.: 9
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт810,82 ₽
дешевле всех
Сумма810,82 ₽
+ доплата 490,00 ₽
В наличии182 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 802,24 ₽ (−1%)
Склад 39срок до недели
Цена за шт820,10 ₽
Сумма820,10 ₽
В наличии169 шт
юрлицам и ИП
от 5 — 794,25 ₽ (−3%)
1 шт · Склад 39 · 820,10 ₽
Описание

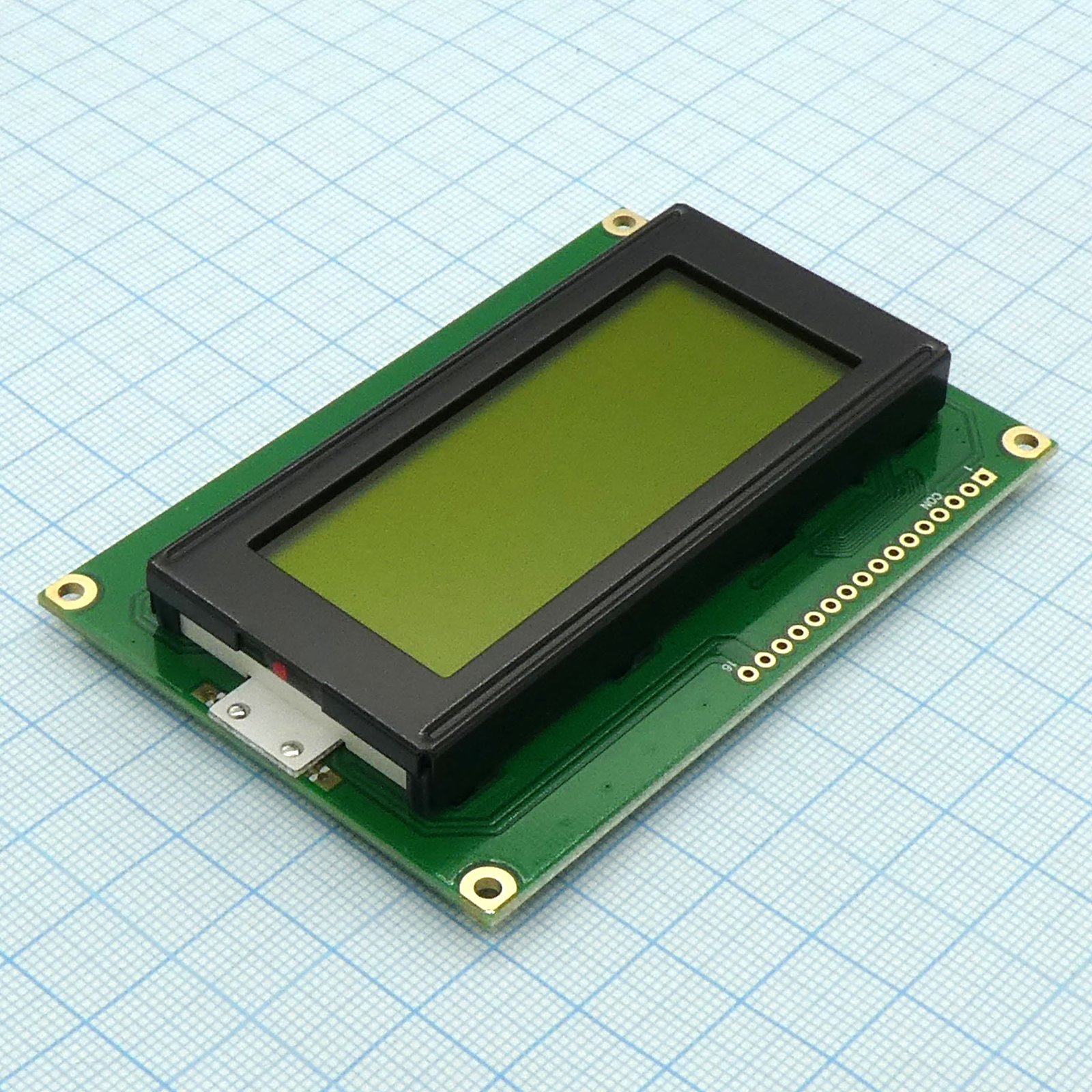

ЖКИ-дисплей WINSTAR WH1604A-YYK-CT# — знакосинтезирующий модуль с разрешением 16 символов в 4 строки. Модель на STN-матрице с желто-зеленым позитивным отображением и встроенной светодиодной подсветкой того же цвета. Работает от 5 В в диапазоне температур от -20 до +70 °C, габариты модуля — 87×60 мм. Применяется в промышленной автоматике, контрольно-измерительных приборах и встраиваемых системах индикации.
Технические характеристики
| Контактов | 8 |
| Корпус | модуль |
| Размер точки | 0.36 x 0.43 mm |
| Тип монтажа | Through Hole |
| Подсветка | светодиод |
| Шаг точки | 0.41 x 0.48 mm |
| Интерфейс | I2C |
| Polarizer | STN Yellow-Green Positive Transflective |
| Контроллер | ST7032i |
| Рабочий цикл | 1/16 |
| Тип дисплея | Character 16x2 dots |
| Площадь обзора | 40.0 x 10.0 mm |
| Входное напряжение | 0V to VDD |
| Ток питания | 0.17 mA |
| Напряжение питания | 3.0V to 5.0V |
| Размеры модуля | 51.2 x 20.7 mm |
| Led forward current | 32mA typ |
| Led forward voltage | 3.5V typ |
| Примечание | ЖКИ симв, 16х4, подсв. Ж-З, инд. Ж-З |
| Раб. температура | -20°C to +70°C |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD character, 16x4, STN Yellow-Green. Positive/Transfl, backlight LED Yellow-Green., module dimension 87x60 mm, view area 62x26 mm, VDD = 5V, 12 o'cl, -20...70 C, 16pin |
| Recommended lcd driving voltage | 4.5V at 25°C |
