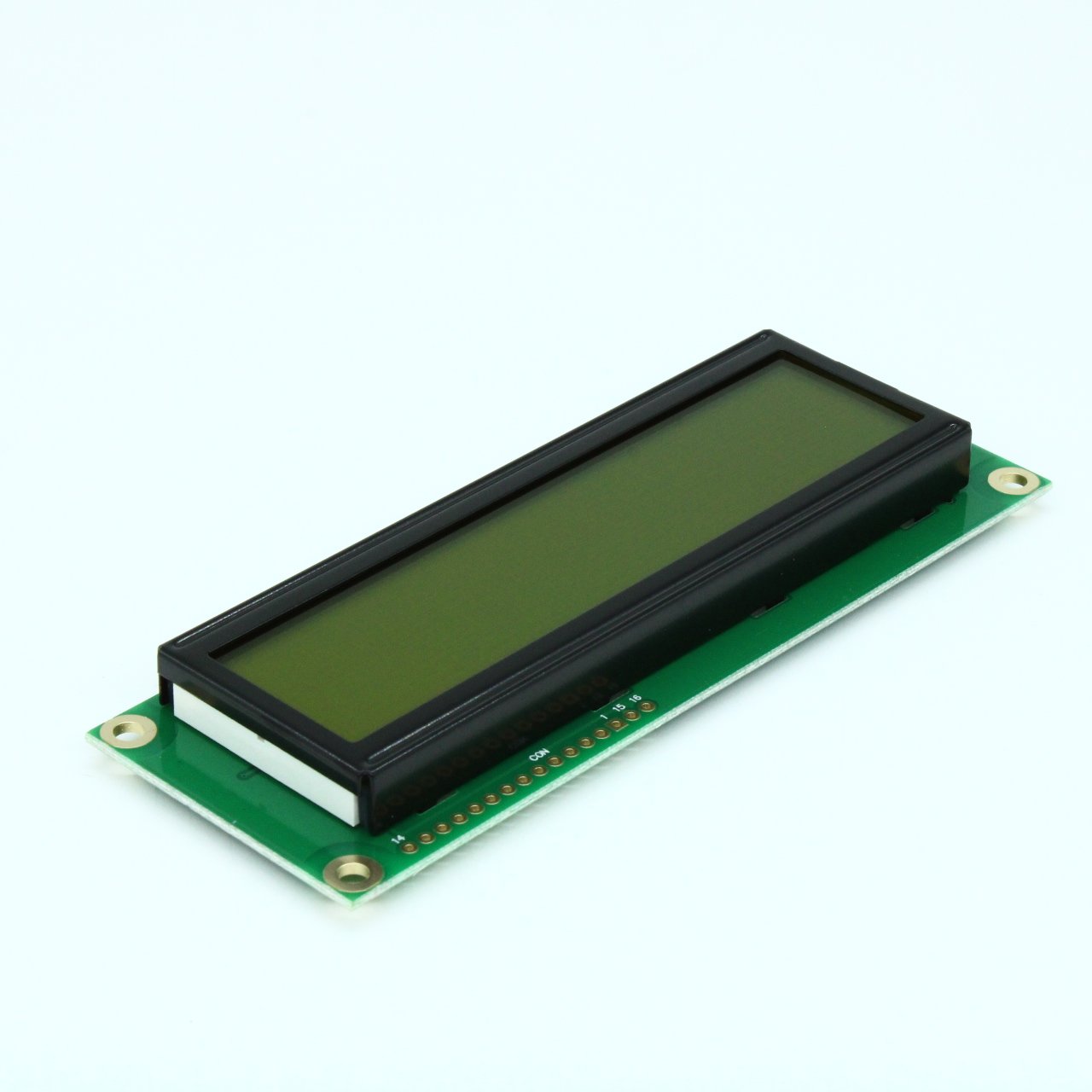

ЖК дисплей WH1602L1-YYK-CT#
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
1 301 шт.
Норм. уп.: 2
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт754,95 ₽
дешевле всех
Сумма754,95 ₽
В наличии488 шт
юрлицам и ИП
от 6 — 730,51 ₽ (−3%)
Склад 12срок до недели
Цена за шт782,00 ₽
Сумма782,00 ₽
В наличии98 шт
юрлицам и ИП
Склад 13срок до недели
Цена за шт799,11 ₽
Сумма799,11 ₽
+ доплата 490,00 ₽
В наличии715 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 12 — 765,67 ₽ (−4%)
1 шт · Склад 39 · 754,95 ₽
Описание
ЖК-дисплей WH1602L1-YYK-CT# производства WINSTAR представляет собой символьный индикатор с двумя строками по 16 символов. Модель оснащена светодиодной подсветкой жёлто-зелёного цвета, что обеспечивает чёткое отображение информации при различном освещении. Дисплей предназначен для встраивания в измерительные приборы, промышленные контроллеры и бытовую электронику, где требуется вывод текстовых данных.
Технические характеристики
| Микросхема | ST7066U |
| Коэфф. заполнения | 1/16 |
| Вывод 1 | VSS (0V) |
| Вывод 2 | VDD (5.0V) |
| Вывод 3 | VO (contrast adjustment) |
| Вывод 4 | RS (H/L) |
| Вывод 5 | R/W (H/L) |
| Вывод 6 | E (chip enable) |
| Pin 15 | A (backlight +) |
| Pin 16 | K (backlight -) |
| Размер точки | 0.92 x 1.1 mm |
| Тип ЖК | STN Positive, Gray Transflective |
| Тип монтажа | Выводной |
| Pin 7 14 | DB0-DB7 (data bus) |
| Шаг точки | 0.98 x 1.16 mm |
| Интерфейс | Parallel 8-bit |
| Кол-во выводов | 16 |
| Область обзора | 99.0 x 24.0 mm |
| Characters | 16x2 |
| Коэффициент заполнения | 1/16 |
| Активная площадь | 94.84 x 20.0 mm |
| Тип дисплея | Character LCD |
| Специальный код | CT#: English and Cyrillic standard font, RoHS compliant |
| Ic controller | ST7066U |
| Тип подсветки | LED Yellow Green |
| Размер знака | 4.84 x 8.06 mm |
| Контрастность | 3 |
| Ток питания | 1.2mA to 1.8mA (typ 1.5mA) at Vdd=5.0V |
| View angle cr2 | θ: 20° (φ=180°), 40° (φ=0°), 30° (φ=90°), 30° (φ=270°) |
| Направление обзора | 6 o'clock |
| Character pitch | 6.0 x 9.66 mm |
| Низкий уровень входного напряжения | VSS to 0.6 V |
| Размеры модуля | 122.0 x 44.0 x 13.6 mm |
| Viewing angle cr2 | θ=0~20° (φ=180°), 0~40° (φ=0°), 0~30° (φ=90°), 0~30° (φ=270°) |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0 to 0.4 V |
| Время спада | 150 to 200 ms |
| Время нарастания | 150 to 200 ms |
| Макс. ток питания | 1.8 mA |
| Ток пит. тип. | 1.5 mA |
| Напряжение питания ЖКИ | 4.1V to 4.3V at 25°C (typ 4.2V), max 5.2V at -20°C, min 3.2V at 70°C |
| Interface pin count | 16 |
| Высокое вых. напр. | 3.9 to VDD |
| Темп. хранения | -30 to +80 °C |
| Number of characters | 16x2 |
| Напряжение питания логики | 4.5V to 5.5V (typ 5.0V) |
| Примечание | ЖКИ симв, 16х2, подсв. Ж-З, инд. Ж-З |
| Раб. температура | -20 to +70 °C |
| Supply voltage lcd max | 4.3 V |
| Supply voltage lcd min | 4.1 V |
| Supply voltage lcd typ | 4.2 V |
| Тип упаковки | Palette (палетта) |
| Напряжение питания логики макс. | 5.5 V |
| Напряжение питания логики мин. | 4.5 V |
| Supply voltage logic typ | 5.0 V |
| Диап. темп. хр. | -30°C to +80°C |
| Abs max supply voltage lcd | -0.3 to 13 V |
| Диап. раб. темп. | -20°C to +70°C |
| Abs max supply voltage logic | -0.3 to 7 V |
| Contrast adjustment resistor | 10kΩ to 20kΩ (external) |
| Количество строк | 2 |
| Количество символов | 16 |
| Корпус | 1602 |
