ЖКИ знакосинтезирующий 16 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 122х44, видимая область 99х24, питание 5В, -20...70°C, контактные площадки снизу 16 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
783 шт.
Норм. уп.: 8
Цены поставщиков
Склад 39
В наличии:651 шт.
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 715,13 |
| от 6 | 691,48 |
| от 10 | 678,93 |
| от 17 | 668,76 |
| от 28 | 658,18 |
Склад 13
В наличии:132 шт
Срок поставки: до недели
Норм. уп.: 56
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 777,15 |
| от 7 | 741,12 |
| от 13 | 712,53 |
| от 26 | 687,38 |
| от 56 | 670,37 |
Описание

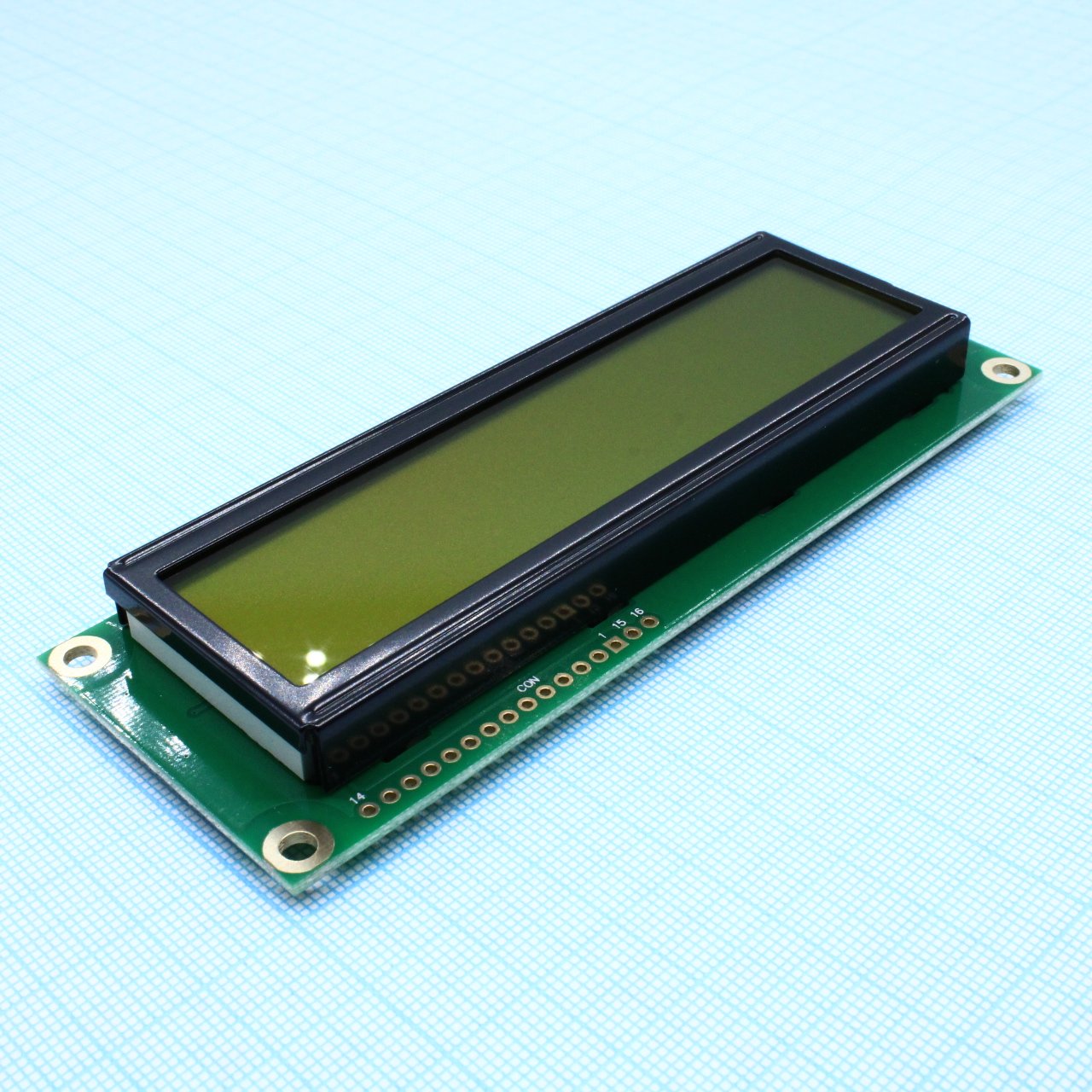

ЖКИ-дисплей WINSTAR WH1602L1-YYH-CT# — знакосинтезирующий модуль с форматом 16 символов в 2 строки. Экран на STN-матрице с желто-зеленым позитивным изображением и одноцветной светодиодной подсветкой. Работает от 5 В, выдерживает температуры от –20 до +70 °C. Подходит для промышленной автоматики, контрольно-измерительных приборов и бытовой электроники.
Технические характеристики
| Ic | ST7066U |
| Pad | 4-6.5 PAD |
| Duty | 1/16 |
| RoHS | Да |
| Вывод 1 | Vss (0V Ground) |
| Вывод 2 | Vdd (5.0V Supply Voltage for logic) |
| Вывод 3 | VO (Variable Contrast Adjustment) |
| Вывод 4 | RS (H/L H: DATA, L: Instruction code) |
| Вывод 5 | R/W (H/L H: Read, L: Write) |
| Вывод 6 | E (H,H→L Chip enable signal) |
| Pin 7 | DB0 (H/L Data bus line) |
| Вывод 8 | DB1 (H/L Data bus line) |
| Pin 9 | DB2 (H/L Data bus line) |
| Pin 10 | DB3 (H/L Data bus line) |
| Pin 11 | DB4 (H/L Data bus line) |
| Pin 12 | DB5 (H/L Data bus line) |
| Pin 13 | DB6 (H/L Data bus line) |
| Pin 14 | DB7 (H/L Data bus line) |
| Pin 15 | A (Power supply for B/L +) |
| Pin 16 | K (Power supply for B/L -) |
| Размер точки | 0.92 x 1.1 mm |
| Тип ЖК | STN Positive, Gray Transflective |
| Тип монтажа | Выводной |
| Pcb hole | 16-1.0 PTH |
| Шаг точки | 0.98 x 1.16 mm |
| Module no | WH1602L1-YGH-CT# |
| Кол-во выводов | 16 |
| Шаг выводов | 2.54mm |
| View area | 99.0 x 24.0 mm |
| Активная площадь | 94.84 x 20.0 mm |
| Тип дисплея | Character Type |
| Производитель | Winstar Display Co., LTD |
| Special code | CT: English and Cyrillic standard font |
| Входное напряжение | Vss to Vdd |
| Mounting hole | 4-3.5 PTH |
| Backlight type | LED, Yellow Green |
| Character size | 4.84 x 8.06 mm |
| Contrast ratio | 3 typ |
| Interface pins | 16 |
| Ток питания | 1.5mA typ (1.2 to 1.8mA) |
| Направление обзора | 6 o'clock |
| Character pitch | 6.0 x 9.66 mm |
| Module dimension | 122.0 x 44.0 x 13.6(MAX) mm |
| Input low voltage | Vss to 0.6V |
| Input high voltage | 0.7 Vdd to Vdd |
| Низкое выходное напряжение | 0.4V max |
| Response time fall | 150ms typ (200ms max) |
| Response time rise | 150ms typ (200ms max) |
| View angle theta 0 | 40° min |
| Высокое вых. напр. | 3.9V min |
| Темп. хранения | -30 to +80 °C |
| View angle theta 90 | 30° min |
| Number of characters | 16 characters x 2 Lines |
| Supply voltage logic | 5.0V (4.5 to 5.5V) |
| View angle theta 180 | 20° min |
| View angle theta 270 | 30° min |
| Примечание | ЖКИ симв, 16х2, подсв. Ж-З, инд. Ж-З |
| Раб. температура | -20 to +70 °C |
| Supply voltage lcd max | 4.3V |
| Supply voltage lcd min | 4.1V |
| Supply voltage lcd typ | 4.2V |
| Тип упаковки | Коробка с паллетами |
| Supply voltage lcd at 70c | 3.2V min |
| Supply voltage lcd at -20c | 5.2V max |
| Описание (англ.) | LCD character, 16 x 2, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 122x44, view area 99x24, VDD = 5V, 6 o'cl, -20...70 C, 16pin |
