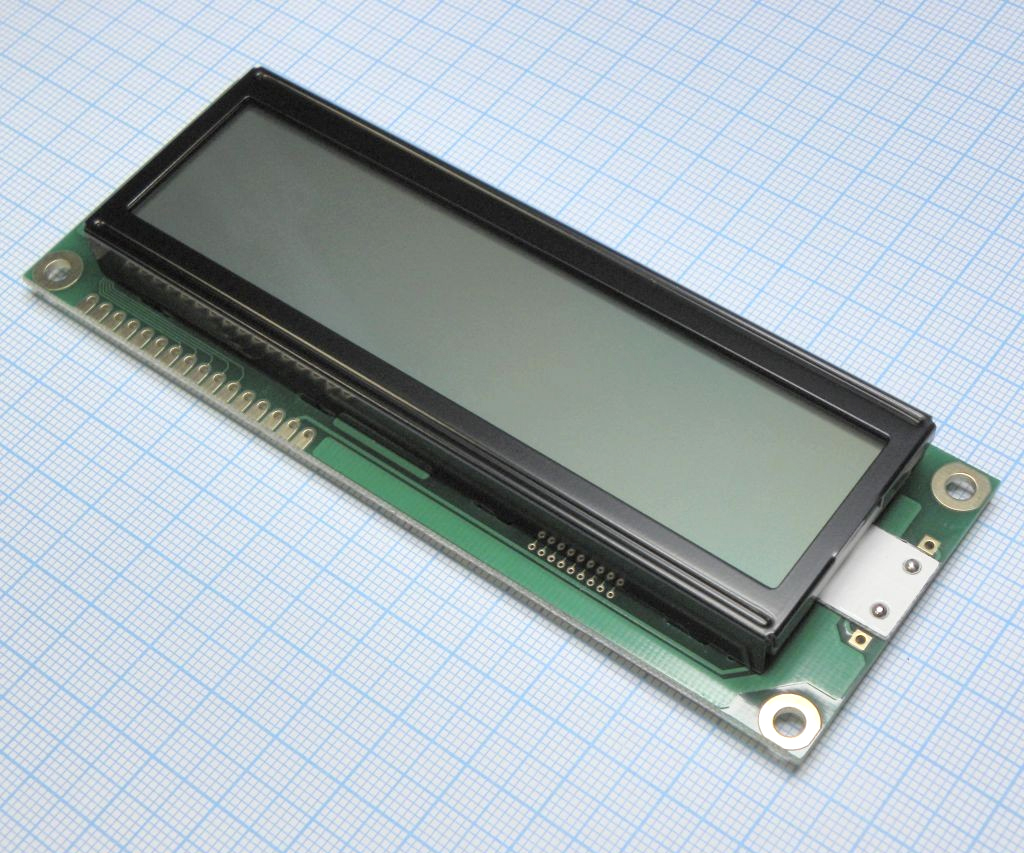

ЖК дисплей WH1602L1-YGH-CT#
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
374 шт.
Норм. уп.: 2
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт849,60 ₽
дешевле всех
Сумма849,60 ₽
В наличии219 шт
юрлицам и ИП
от 5 — 823,11 ₽ (−3%)
Склад 12срок до недели
Цена за шт857,07 ₽
Сумма857,07 ₽
В наличии100 шт
юрлицам и ИП
Склад 13срок до недели
Цена за шт926,67 ₽
Сумма926,67 ₽
+ доплата 490,00 ₽
В наличии55 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 6 — 884,81 ₽ (−5%)
1 шт · Склад 39 · 849,60 ₽
Описание
ЖК-дисплей WH1602L1-YGH-CT# производства WINSTAR представляет собой символьный индикатор с двумя строками по 16 символов. Модель оснащена светодиодной подсветкой жёлто-зелёного цвета, что обеспечивает хорошую читаемость при различном освещении. Дисплей предназначен для отображения текстовой информации в измерительных приборах, промышленных контроллерах и бытовой электронике, где требуется надёжный и энергоэффективный вывод данных.
Технические характеристики
| Микросхема | ST7066U |
| Коэфф. заполнения | 1/16 |
| RoHS | Да |
| Вывод 1 | Vss (0V Ground) |
| Вывод 2 | Vdd (5.0V Supply Voltage for logic) |
| Вывод 3 | VO (Variable Contrast Adjustment) |
| Вывод 4 | RS (H: DATA, L: Instruction code) |
| Вывод 5 | R/W (H: Read, L: Write) |
| Вывод 6 | E (Chip enable signal) |
| Вывод 7 | DB0 (Data bus line) |
| Вывод 8 | DB1 (Data bus line) |
| Pin 9 | DB2 (Data bus line) |
| Контакт 10 | DB3 (Data bus line) |
| Контакт 11 | DB4 (Data bus line) |
| Pin 12 | DB5 (Data bus line) |
| Pin 13 | DB6 (Data bus line) |
| Вывод 14 | DB7 (Data bus line) |
| Pin 15 | A (Power supply for B/L+) |
| Pin 16 | K (Power supply for B/L-) |
| Корпус | module with 16 pins |
| Размер точки | 0.92 x 1.1 mm |
| Тип ЖК | STN Positive, Gray Transflective |
| Тип монтажа | сквозное отверстие |
| Шаг точки | 0.98 x 1.16 mm |
| Интерфейс | 16-pin parallel |
| Module no | WH1602L1-YGH-CT# |
| Шаг выводов | 2.54mm |
| Область обзора | 99.0 x 24.0 mm |
| Разрешение | 16 characters x 2 lines |
| Активная площадь | 94.84 x 20.0 mm |
| Display font | 16 characters x 2 lines |
| Тип дисплея | STN Positive Gray Transflective |
| Controller ic | ST7066U |
| Входное напряжение | Vss to Vdd |
| Угол обзора | 20° (ψ=180°), 40° (ψ=0°), 30° (ψ=90°,270°) |
| Тип подсветки | LED Yellow Green |
| Размер знака | 4.84 x 8.06 mm |
| Контрастность | 3 min |
| Interface pins | 16 |
| Ток питания | 1.2mA to 1.8mA |
| Направление обзора | 6 o'clock |
| Character pitch | 6.0 x 9.66 mm |
| Низкий уровень входного напряжения | 0V to 0.6V |
| Размеры модуля | 122.0 x 44.0 x 13.6 mm |
| Высокий уровень входного напряжения | 0.7 * V_DD |
| Низкое выходное напряжение | 0.4V max |
| Монтажные отверстия | 16-1.0 PTH, 4-3.5 PTH, 4-6.5 PAD |
| Время спада | 150ms to 200ms |
| Время нарастания | 150ms to 200ms |
| Ток пит. тип. | 1.5mA |
| Напряжение питания ЖКИ | 4.1V to 4.3V |
| Высокое вых. напр. | 3.9V min |
| Темп. хранения | -30°C to +80°C |
| Напряжение питания логики | 4.5V to 5.5V |
| Примечание | ЖКИ симв, 16х2, подсв. Ж-З, инд. Серый |
| Раб. температура | -20°C to +70°C |
| Supply voltage lcd max | 4.3V |
| Supply voltage lcd min | 4.1V |
| Supply voltage lcd typ | 4.2V |
| View angle theta psi 0 | 40° |
| View angle theta psi 90 | 30° |
| Тип упаковки | Palette (палетта) |
| Supply voltage logic typ | 5.0V |
| View angle theta psi 180 | 20° |
| View angle theta psi 270 | 30° |
| Supply voltage lcd at 70c | 3.2V min |
| Supply voltage lcd at -20c | 5.2V max |
| Contrast adjustment resistor | 10k to 20k ohm |
| Описание (англ.) | LCD character, 16 x 2, STN Gray Positive/Transfl, backlight LED Yellow-Green, module dimension 122x44, view area 99x24, VDD = 5V, 6 o'cl, -20...70 C, 16pin |
| Absolute max supply voltage lcd | 13V |
| Количество строк | 2 |
| Absolute max supply voltage logic | 7V |
| Количество символов | 16 |
| Цвет | жёлто-зелёный |
