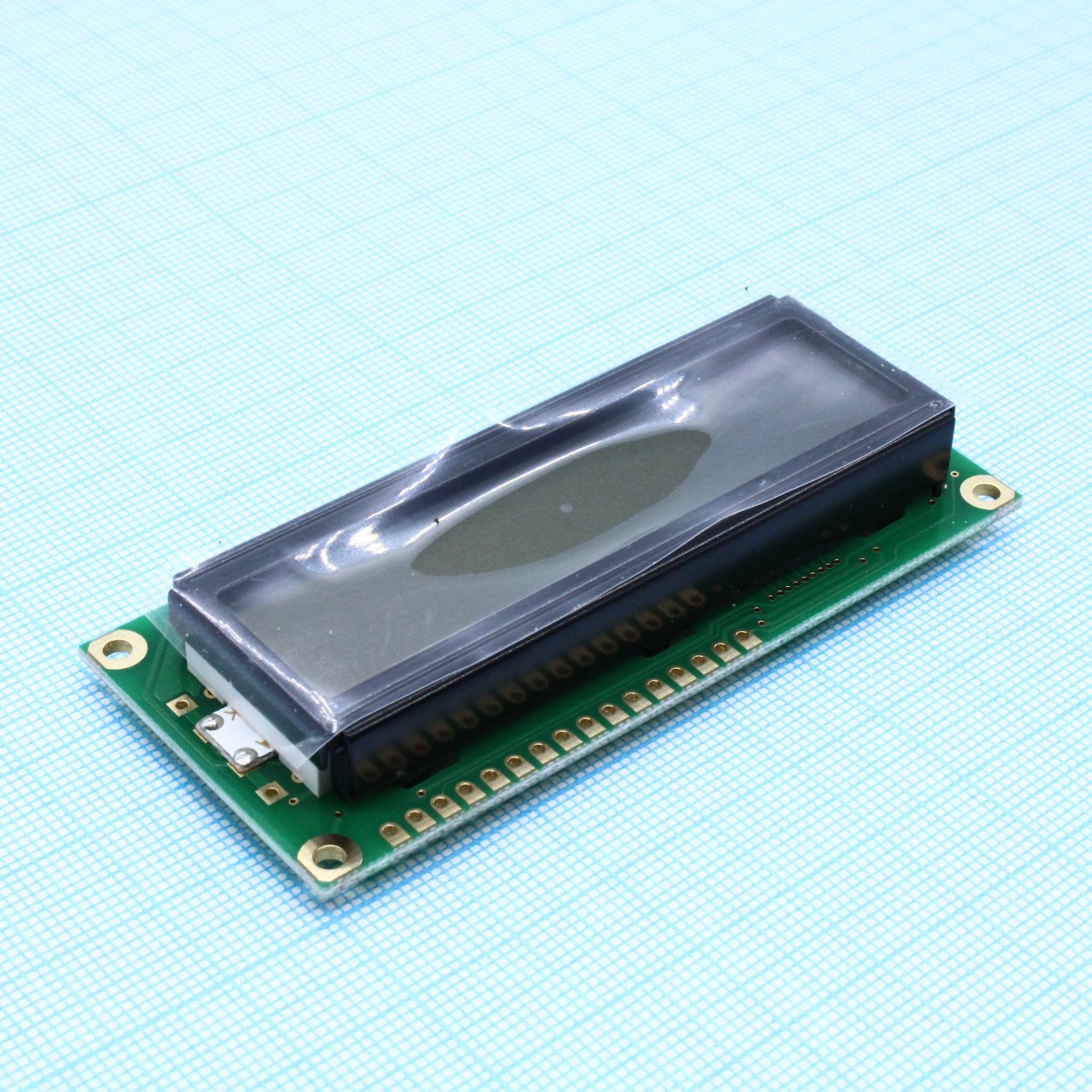

ЖКИ знакосинтезирующий 16 x 2, STN Серый Позитивный/прозрачный светодиодная подсветка желто-зеленая размеры 80x36 мм, видимая область 66x16 мм, -20...70°C, контактные площадки снизу 16 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
4 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 540,02 |
| от 3 | 533,75 |
| от 6 | 525,96 |
| от 12 | 515,68 |
| от 24 | 501,30 |
Описание
ЖКИ-дисплей WINSTAR с форматом 16x2 символа. Модель имеет серый STN-экран с позитивным отображением и желто-зеленой светодиодной подсветкой. Рабочий диапазон температур от -20 до +70 °C, размер модуля 80x36 мм. Подходит для встраивания в промышленные контроллеры, измерительные приборы и бытовую электронику.
Технические характеристики
| Duty | 1/16 |
| RoHS | Да |
| Бренд | Winstar Display Co., LTD |
| Вывод 1 | VSS, 0V, Ground |
| Вывод 2 | VDD, 5.0V, Supply Voltage for logic |
| Вывод 3 | VO, Variable, Operating voltage for LCD |
| Вывод 4 | RS, H/L, H: DATA, L: Instruction code |
| Вывод 5 | R/W, H/L, H: Read, L: Write |
| Вывод 6 | E, H,H->L, Chip enable signal |
| Pin 7 | DB0, H/L, Data bus line |
| Вывод 8 | DB1, H/L, Data bus line |
| Pin 9 | DB2, H/L, Data bus line |
| Pin 10 | DB3, H/L, Data bus line |
| Pin 11 | DB4, H/L, Data bus line |
| Pin 12 | DB5, H/L, Data bus line |
| Pin 13 | DB6, H/L, Data bus line |
| Pin 14 | DB7, H/L, Data bus line |
| Pin 15 | A, LED+ |
| Pin 16 | K, LED- |
| Корпус | модуль |
| Размер точки | 0.55 x 0.65 mm |
| Lcd mode | STN Positive, Gray |
| Тип монтажа | THT |
| Шаг точки | 0.60 x 0.70 mm |
| Module no | WH1602J-YGH-CTK# |
| View area | 66.0 x 16.0 mm |
| Контроллер | ST7066IC or equivalent HD44780 |
| Активная площадь | 56.20 x 11.5 mm |
| Pcb version | A |
| Display font | 16 characters x 2 lines |
| Тип дисплея | Character Type |
| Special code | CT: English and Cyrillic standard font, K: 20 DICE, #: RoHS compliant |
| Backlight type | LED, Yellow Green |
| Character size | 2.95 x 5.55 mm |
| Contrast ratio | typ 3 |
| Interface pins | 16 |
| Ток питания | 1.0 to 1.5 mA (typ 1.2 mA at VDD=5V) |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55 x 5.95 mm |
| Module dimension | 80.0 x 36.0 x 13.2 mm |
| Input low voltage | VSS to 0.6 V |
| Input high voltage | 0.7 VDD to VDD |
| Lcd polarizer type | Transflective, W.T, 6:00 |
| Низкое выходное напряжение | max 0.4 V |
| Response time fall | 150 to 200 ms |
| Response time rise | 150 to 200 ms |
| Высокое вых. напр. | min 3.9 V |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg (CR>=2) |
| Number of characters | 16 x 2 |
| Supply voltage logic | 4.5 to 5.5 V (typ 5.0 V) |
| Примечание | ЖКИ симв, 16х2, подсв. Ж-З, инд. Серый |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg (CR>=2) |
| Тип упаковки | Palette (палетта) |
| Supply voltage lcd ta 25 | typ 3.7 V |
| Supply voltage lcd ta 70 | min 3.2 V |
| Описание (англ.) | LCD character, 16 x 2, STN Gray Positive / Transmis, backlight LED Yellow-Green, dimensions 80x36 mm, view area 66x16 mm, 6 o`cl, -20 ... 70 C, connector from the bottom 16pin |
| Supply voltage lcd ta minus20 | max 5.2 V |
