ЖКИ знакосинтезирующий 16 x 2, STN Желто-зеленый Позитивный/прозрачный светодиодная подсветка желто-зеленая размеры 85x30 мм, видимая область 66x16 мм, -20...70°C
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
1 483 шт.
Норм. уп.: 2
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт565,60 ₽
Сумма565,60 ₽
+ доплата 490,00 ₽
В наличии227 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 8 — 538,60 ₽ (−5%)
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии1 176 шт
от 2 штюрлицам и ИП
продаётся от 2 штпри 2 — 487,47 ₽
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии80 шт
от 2 штюрлицам и ИП
продаётся от 2 штпри 2 — 454,33 ₽
Заказ со склада «Склад 13» с этой позицией — 565,60 ₽. До заказа без доплаты не хватает 16 734,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 565,60 ₽
Описание

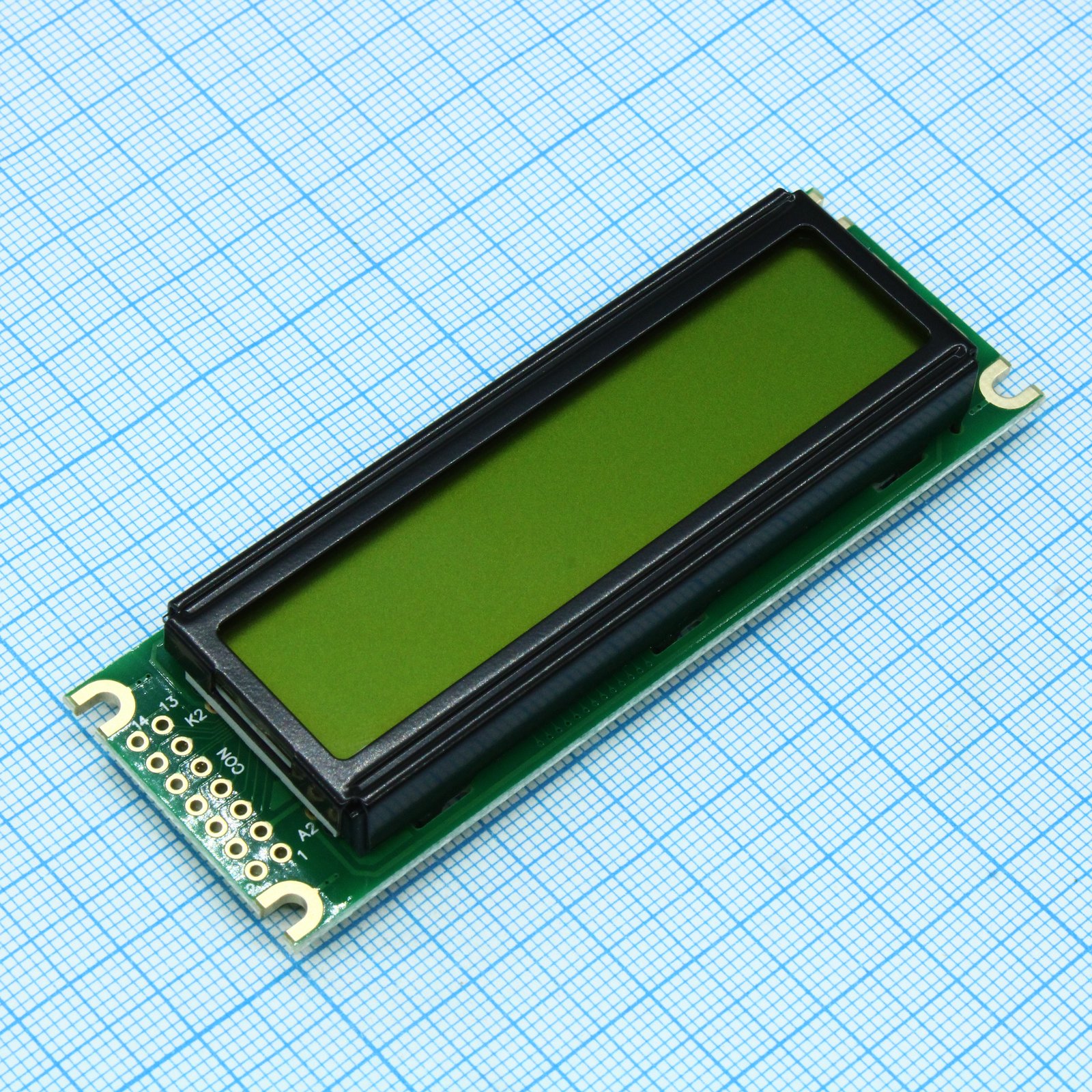

ЖКИ-дисплей WINSTAR WH1602D-YYK-CTK — знакосинтезирующий индикатор с форматом 16 символов в 2 строки. Модель имеет STN-экран желто-зеленого цвета со светодиодной подсветкой того же оттенка, размер модуля 85x30 мм, рабочая температура от -20 до +70°C. Подходит для промышленной автоматики и контрольно-измерительных приборов.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| Вывод 1 | VDD 5.0V Supply Voltage for logic |
| Вывод 2 | VSS 0V Ground |
| Pin3 | VO (Variable) Operating voltage for LCD |
| Контакт 4 | RS H/L H: DATA, L: Instruction code |
| Контакт 5 | R/W H/L H: Read, L: Write |
| Контакт 6 | E Chip enable signal |
| Контакт 7 | DB0 H/L Data bit 0 |
| Pin8 | DB1 H/L Data bit 1 |
| Pin9 | DB2 H/L Data bit 2 |
| Контактов | 14 |
| Pin10 | DB3 H/L Data bit 3 |
| Pin11 | DB4 H/L Data bit 4 |
| Pin12 | DB5 H/L Data bit 5 |
| Pin13 | DB6 H/L Data bit 6 |
| Pin14 | DB7 H/L Data bit 7 |
| Корпус | Module with pin header |
| Размер точки | 0.55 x 0.65 mm |
| Тип ЖК | STN Positive Transflective Yellow Green |
| Тип монтажа | Выводной |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | 8-bit parallel (DB0-DB7, RS, R/W, E) |
| Область обзора | 66.0 x 16.0 mm |
| Контроллер | HD44780 or equivalent |
| Коэффициент заполнения | 1/16 |
| Активная площадь | 56.21 x 11.5 mm |
| Display font | 16 characters x 2 lines |
| Тип дисплея | Character Type |
| Производитель | Winstar Display Co., LTD |
| Controller ic | HD44780 |
| Module number | WH1602D-YYK-CTK |
| Тип подсветки | LED Yellow Green |
| Cgram capacity | 8 character patterns (5x8 dots) or 4 character patterns (5x10 dots) |
| Размер знака | 2.95 x 5.55 mm |
| Контрастность | 3 |
| Ddram capacity | 80 x 8 bits |
| Interface pins | 14 |
| Ток питания | 1.2 mA |
| Направление обзора | 12 o'clock |
| Backlight pin a | LED Anode |
| Backlight pin k | LED Cathode |
| Character pitch | 3.55 x 5.95 mm |
| Module dimension | 85.0 x 30.0 x 13.2(MAX) mm |
| Низкий уровень входного напряжения | 0.6 V max |
| Размеры модуля | 85.0 x 30.0 x 13.2 mm |
| Contrast ratio min | 3 |
| Высокий уровень входного напряжения | 2.2 V min |
| Низкое выходное напряжение | 0.4 V max |
| Время спада | 150 to 200 ms |
| Время нарастания | 150 to 200 ms |
| Ток пит. тип. | 1.2 mA |
| Высокое вых. напр. | 2.4 V min |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 15 to 105 deg |
| Number of characters | 16 x 2 |
| Напряжение питания логики | 4.5 to 5.5 V |
| Примечание | ЖКИ симв, 16х2, подсв. Ж-З, инд. Ж-З |
| Вх. низ. напр. макс. | 0.6V |
| Мин. напряжение входа низкого уровня | -0.3V |
| Раб. температура | -20 to +70 °C |
| Supply voltage lcd 0c | 4.8 V |
| View angle horizontal | -30 to 30 deg |
| Backlight drive method | Drive from A, K |
| Макс. напряжение входа высокого уровня | V_DD |
| Вх. выс. напр. мин. | 2.2V |
| Низ. напр. вых. макс. | 0.4V |
| Время спада, макс. | 200 ms |
| Время спада, тип. | 150 ms |
| Время нарастания, макс. | 200 ms |
| Время нарастания, тип. | 150 ms |
| Supply voltage lcd 25c | 3.8 V |
| Supply voltage lcd 50c | 3.2 V |
| Мин. выходное высокое напряжение | 2.4V |
| Макс. темп. хр. | 80°C |
| Мин. темп. хр. | -30°C |
| View angle vertical max | 105 deg |
| View angle vertical min | 15 deg |
| Тип упаковки | Palette (палетта) |
| Напряжение питания логики, макс. | 5.5V |
| Мин. напряжение питания логики | 4.5V |
| Logic supply voltage typ | 5.0V |
| Lcd supply voltage 0C typ | 4.8V |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | -20°C |
| View angle horizontal max | 30 deg |
| View angle horizontal min | -30 deg |
| Lcd supply voltage 25C typ | 3.8V |
| Lcd supply voltage 50C typ | 3.2V |
| Описание (англ.) | LCD character, 16 x 2, STN Yellow-Green Positive/Transm, backlight LED Yellow-Green, module dimension 85x30 mm, view area 66x16 mm, 12 o`cl, -20...70 С |
| Количество строк | 2 |
| Absolute max lcd supply voltage max | 13V |
| Absolute max lcd supply voltage min | -0.3V |
| Absolute max logic supply voltage max | 7V |
| Absolute max logic supply voltage min | -0.3V |
| Количество символов | 16 |
| Цвет | жёлто-зелёный |
