Документация
ЖКИ знакосинтезирующий 16 x 2, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 85х30, видимая область 66х16, питание 5В, -20...70°C
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
1 515 шт.
Норм. уп.: 18
Цены поставщиков
Склад 39
В наличии:1 363 шт.
Срок поставки: до недели
Норм. уп.: 18
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 461,41 |
| от 9 | 443,62 |
| от 16 | 434,06 |
| от 26 | 426,35 |
| от 43 | 418,84 |
Склад 13
В наличии:152 шт
Срок поставки: до недели
Норм. уп.: 18
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 521,59 |
| от 5 | 493,18 |
| от 10 | 470,03 |
| от 18 | 452,82 |
| от 54 | 440,02 |
Описание

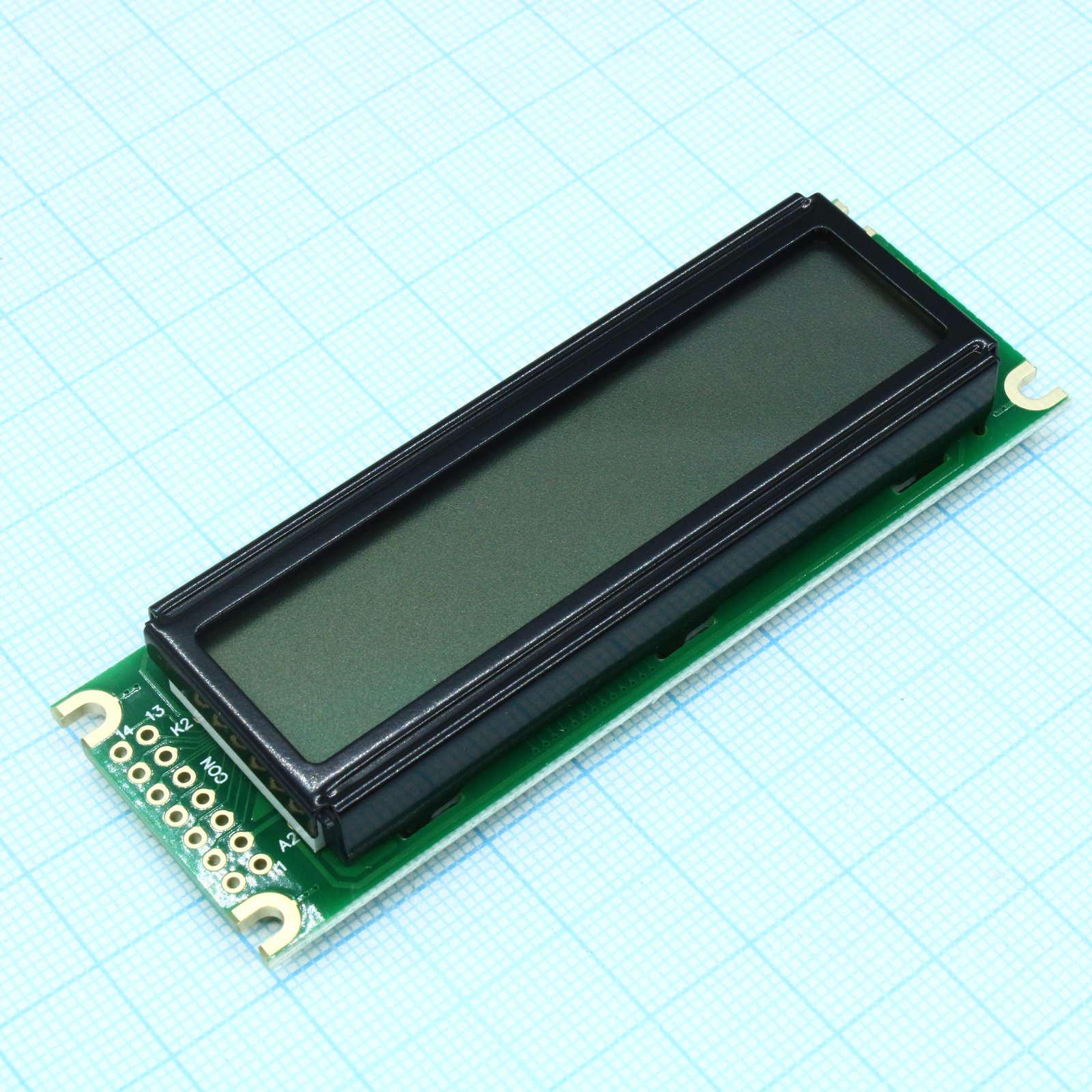

ЖКИ-дисплей WH1602D-YGH-CTK# от WINSTAR — знакосинтезирующий модуль с форматом 16 символов в 2 строки. Выполнен на STN-матрице серого цвета с позитивным отображением и прозрачно-отражающей оптикой. Оснащён жёлто-зелёной светодиодной подсветкой, работает при напряжении 5 В и в диапазоне температур от -20 до +70 °C. Корпус размером 85×30 мм с видимой областью 66×16 мм подходит для встраиваемых устройств и измерительной техники.
Технические характеристики
| Корпус | модуль |
| Напряжение, В | 5 |
| Тип монтажа | Выводной |
| Подсветка | LED yellow-green, driven by pin1, pin2, or A and K |
| Кол-во выводов | 14+2 (backlight) |
| Контроллер | ST7066 or equivalent |
| Размеры | 85.0±0.5mm x 30.0mm (approx) |
| Dot format | 1.5x8 dots includes cursor |
| Рабочий цикл | 1/16 |
| Активная площадь | 56.2mm x 15.15mm |
| Тип дисплея | STN Gray Positive Transflective |
| Power supply | 5V |
| Видимая область | 66.0mm x 16.0mm |
| Character size | 2.95x4.35mm (optional) |
| Character type | STN Gray Positive Transflective |
| Отв. монтажа | 4x Ø2.5 PTH, 4x Ø5.0 PAD |
| Pin assignment | 1-14 signal, A/K backlight |
| Character format | 16x2 |
| Темп. диапазон | -20...70°C |
| Примечание | ЖКИ симв, 16х2, подсв. Ж-З, инд. Серый |
| Тип упаковки | Коробка с паллетами |
| Описание (англ.) | LCD character, 16 x 2, STN Gray Positive/Transfl, backlight LED Yellow-Green, module dimension 85x30, view area 66x16, VDD = 5V, 6 o'cl, -20...70 C |
