ЖКИ знакосинтезирующий 16 x 2, STN Синий Негативный/прозрачный светодиодная подсветка Белая, размеры 85x30 мм, видимая область 66x16 мм, -20...70°C
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
825 шт.
Норм. уп.: 18
Цены поставщиков
Склад 39
В наличии:486 шт.
Срок поставки: до недели
Норм. уп.: 18
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 392,44 |
| от 11 | 376,47 |
| от 18 | 367,86 |
| от 30 | 360,91 |
| от 50 | 354,31 |
Склад 13
В наличии:339 шт
Срок поставки: до недели
Норм. уп.: 18
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 424,38 |
| от 11 | 402,98 |
| от 18 | 385,99 |
| от 54 | 371,05 |
| от 90 | 360,95 |
Описание

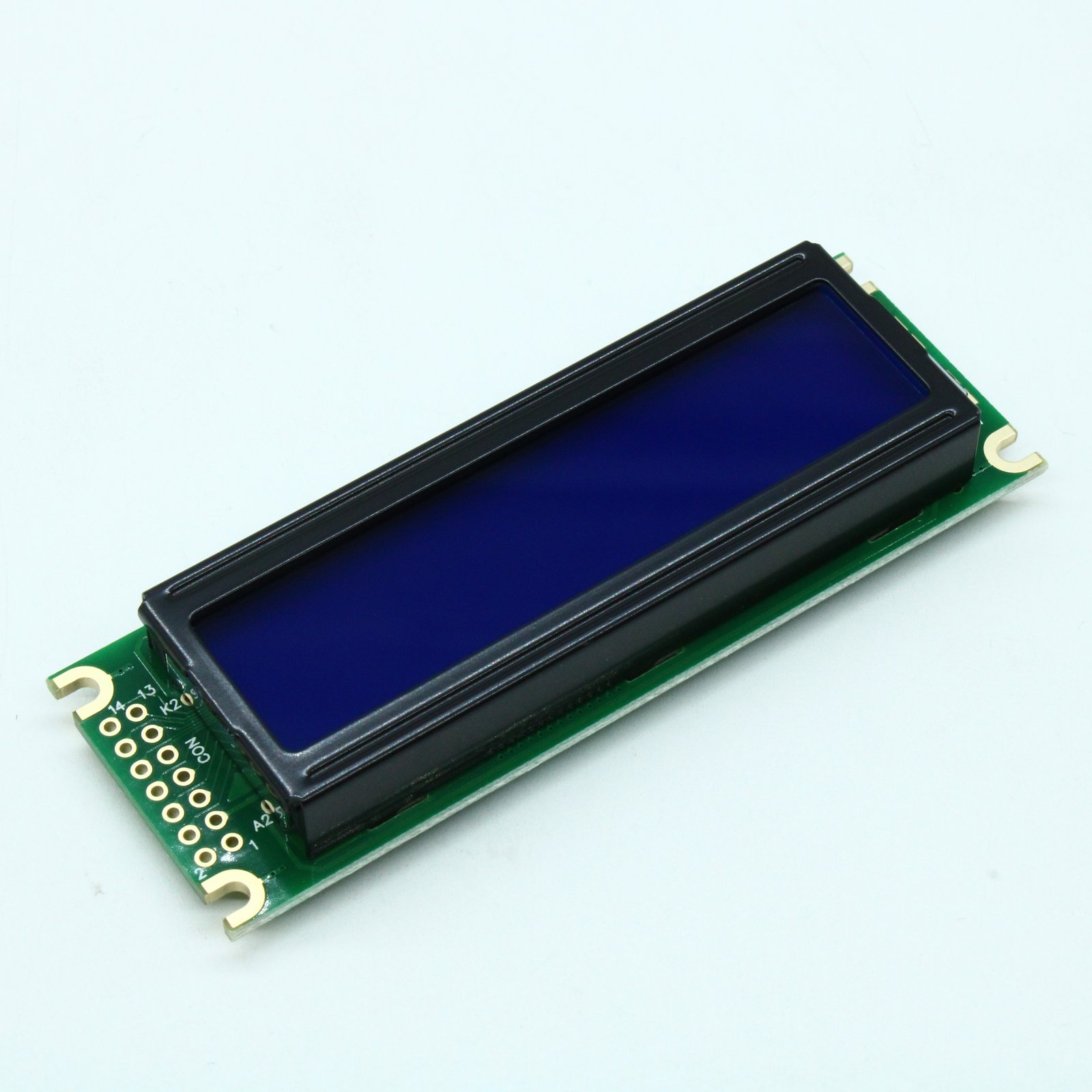

ЖКИ-дисплей WH1602D-TML-CT# от WINSTAR — знакосинтезирующий модуль с форматом 16 символов в 2 строки. Модель выполнена на синем STN-экране с негативным отображением и белой светодиодной подсветкой, что обеспечивает высокую контрастность. Дисплей имеет компактные габариты 85x30 мм с видимой областью 66x16 мм и рассчитан на работу в расширенном температурном диапазоне от -20 до +70°C. Подходит для встраивания в промышленное оборудование, измерительные приборы и системы автоматизации.
Технические характеристики
| Duty | 1/16 |
| Корпус | модуль |
| Размер точки | 0.55 x 0.65 mm |
| Тип ЖК | STN Negative, Blue Transmissive |
| Тип монтажа | Выводной |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | Parallel 8-bit |
| Кол-во выводов | 14 |
| View area | 66.0 x 16.0 mm |
| Контроллер | HD44780 |
| Активная площадь | 56.2 x 11.5 mm |
| Тип модуля | Character LCD Module |
| Backlight type | LED, White |
| Character size | 2.95 x 5.55 mm |
| Contrast ratio | 3 |
| Формат дисплея | 16 characters x 2 lines |
| Ток питания | 1.0 to 1.5 mA |
| Направление обзора | 12 o'clock |
| Character pitch | 3.55 x 5.95 mm |
| Input low voltage | 0.6V |
| Module dimensions | 85.0 x 30.0 x 13.2 mm |
| Input high voltage | 0.7 VDD |
| Низкое выходное напряжение | 0.2 VDD |
| Response time fall | 150 to 200 ms |
| Response time rise | 150 to 200 ms |
| Высокое вых. напр. | 3.9V |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg |
| Supply voltage logic | 5.0V |
| Примечание | ЖКИ симв, 16х2, подсв. Белая, инд. Синий, Negative |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg |
| Supply voltage lcd max | 5.2V |
| Supply voltage lcd min | 3.2V |
| Supply voltage lcd typ | 3.7V |
| Тип упаковки | Коробка с паллетами |
| Описание (англ.) | LCD character, 16 x 2, STN blue Negative/Transm, backlight LED white, module dimension 85x30 mm, view area 66x16 mm, 12 o`cl, -20...70 С |
| Тип | LCD |
