Документация
ЖКИ знакосинтезирующий 16 x 2, STN Синий Негативный/трансфлективный
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
990 шт.
Норм. уп.: 18
Цены поставщиков
Склад 39
В наличии:879 шт.
Срок поставки: до недели
Норм. уп.: 18
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 305,08 |
Склад 13
В наличии:111 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 449,21 |
| от 6 | 424,47 |
| от 11 | 404,31 |
| от 21 | 389,33 |
| от 41 | 378,19 |
Описание

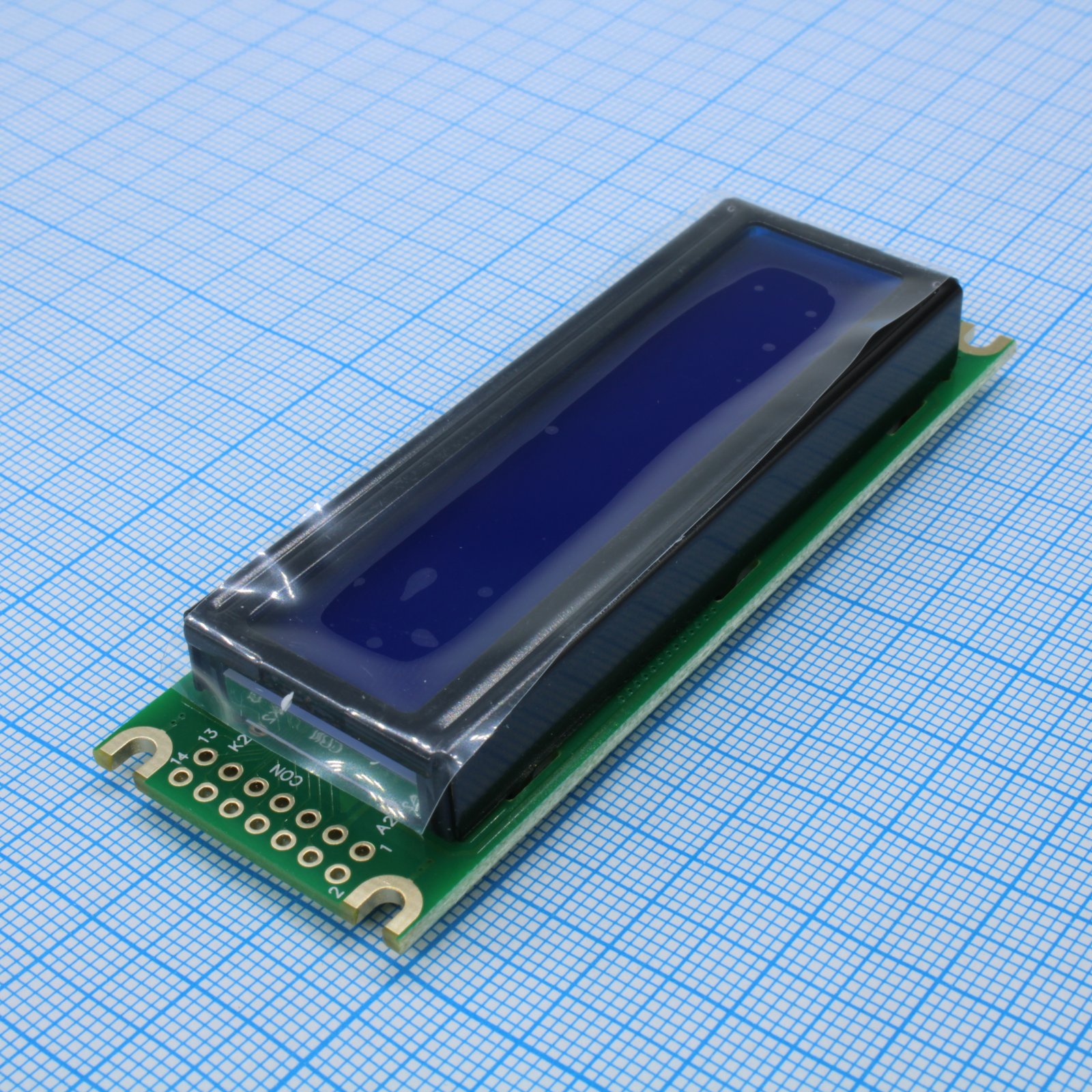

ЖКИ-дисплей WINSTAR WH1602D-TMI-CT# — знакосинтезирующий экран с разрешением 16 символов в 2 строки. Модель выполнена на синем STN-контроллере с негативной трансфлективной подсветкой. Дисплей обеспечивает четкое отображение информации при любом освещении. Применяется в промышленной автоматике, контрольно-измерительных приборах и встраиваемых системах.
Технические характеристики
| Duty | 1/16 |
| Cgrom | 5x8 or 5x10 dot character patterns |
| Размер точки | 0.55 x 0.65 mm |
| Тип ЖК | STN Negative, Blue, Transmissive |
| Тип монтажа | Выводной |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | Parallel 8-bit (HD44780 compatible) |
| Кол-во выводов | 14 |
| Шаг выводов | 2.54 mm |
| View area | 66.0 x 16.0 mm |
| Контроллер | HD44780 or equivalent |
| Активная площадь | 56.2 x 11.5 mm |
| Тип модуля | Character LCD Module |
| Special code | CT: English and Cyrillic standard font |
| Backlight type | LED, White |
| Cgram capacity | 8 patterns (5x8 dots) or 4 patterns (5x10 dots) |
| Character size | 2.95 x 5.55 mm |
| Contrast ratio | 3 typ |
| Ddram capacity | 80 x 8 bits |
| Формат дисплея | 16 characters x 2 lines |
| Ток питания | 1.0 to 1.5 mA (typ 1.2 mA at VDD=3.0V) |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55 x 5.95 mm |
| Input low voltage | 0.6 V max |
| Module dimensions | 85.0 x 30.0 x 13.2 mm |
| Input high voltage | 0.7 VDD min |
| Низкое выходное напряжение | 0.2 VDD max |
| Response time fall | 150 to 200 ms |
| Response time rise | 150 to 200 ms |
| Высокое вых. напр. | 0.7 VDD min |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg (CR>=3) |
| Supply voltage logic | 5.0 V (4.75 to 5.25 V) |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg (CR>=3) |
| Supply voltage lcd max | 5.2 V at -20°C |
| Supply voltage lcd min | 3.2 V at 70°C |
| Supply voltage lcd typ | 3.8 V at 25°C |
| Тип упаковки | Palette (палетта) |
