ЖКИ знакосинтезирующий 16x2, STN Серый Позитивный/отражающий без подсветки, размеры 85х30 мм, видимая область 66x16 мм, питание 5В, контроллер ST7066, -20...+70° C, контактные площадки слева 2 ряда 16 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
224 шт.
Норм. уп.: 12
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт373,60 ₽
Сумма747,20 ₽
+ доплата 490,00 ₽
В наличии224 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 4 — 369,12 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 747,20 ₽. До заказа без доплаты не хватает 16 552,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 747,20 ₽
Описание

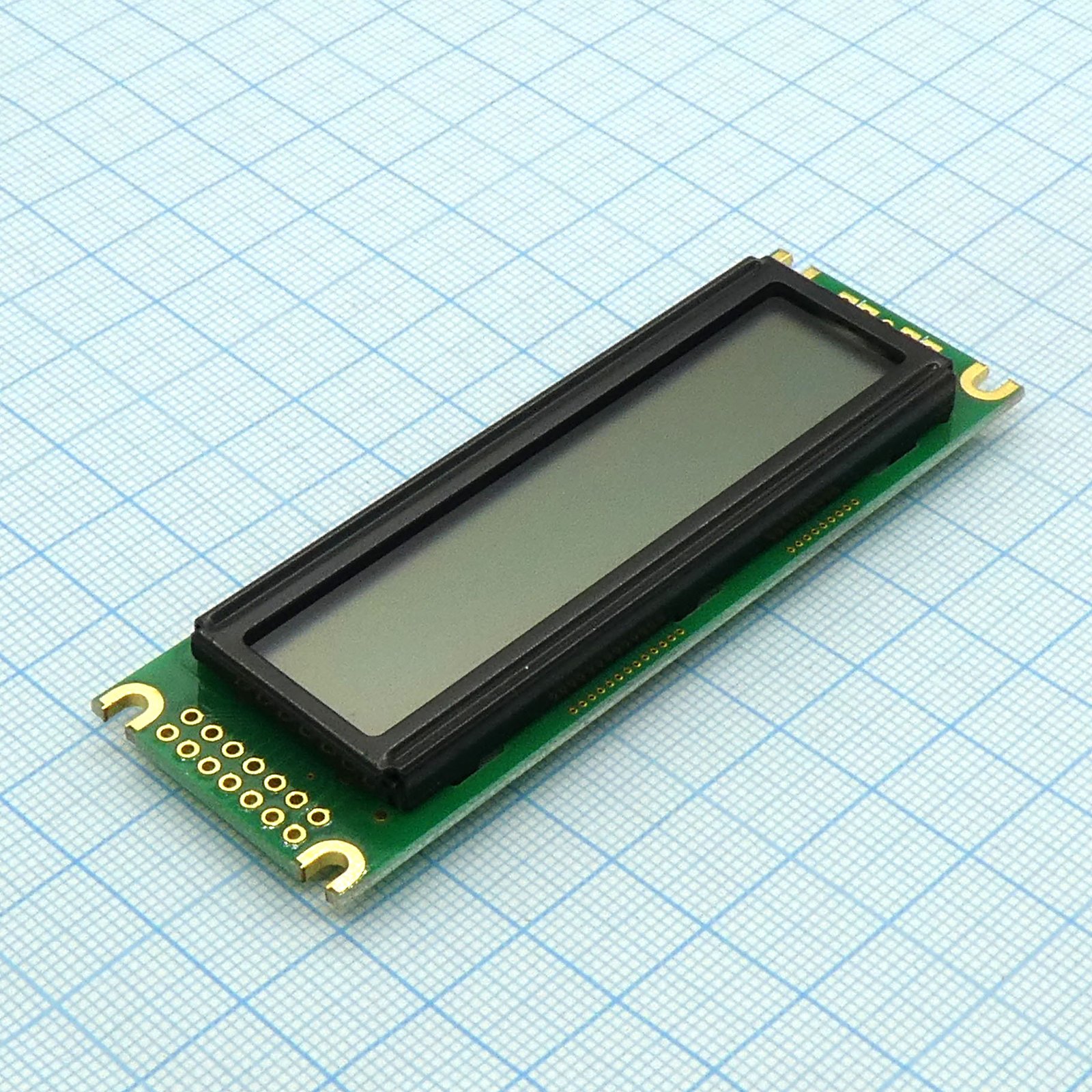

ЖКИ-дисплей WINSTAR WH1602D-NGG-CT# — знакосинтезирующий индикатор 16x2 символов. Работает от 5 В, имеет серый позитивный STN-экран без подсветки с отражающей подложкой. Корпус 85x30 мм, видимая область 66x16 мм, контроллер ST7066, диапазон температур от -20 до +70°C. Применяется в промышленной автоматике, измерительных приборах и встраиваемых системах.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| RoHS | Да |
| Размер точки | 0.55 x 0.65 mm |
| Тип ЖК | STN Positive, Gray Reflective |
| Тип монтажа | THT |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | 80 series or 68 series |
| Module no | WH1602D-NGG-CT# |
| Кол-во выводов | 14 |
| Шаг выводов | 2.54 mm |
| Область обзора | 66.0 x 16.0 mm |
| Активная площадь | 56.2 x 11.5 mm |
| Display font | 16 characters x 2 Lines |
| Тип дисплея | Character Type |
| Производитель | Winstar Display Co., LTD |
| Controller ic | ST7066 |
| Тип подсветки | Without backlight |
| Размер знака | 2.95 x 5.55 mm |
| Контрастность | 3 typ |
| Ток питания | 1.2 mA typ, 1.5 mA max at VDD=5V |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55 x 5.95 mm |
| Module dimension | 85.0 x 30.0 x 9.7(MAX) mm |
| Низкий уровень входного напряжения | VSS to 0.6 V |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0.4 V max |
| Время спада | 150 ms typ, 200 ms max |
| Время нарастания | 150 ms typ, 200 ms max |
| Напряжение питания ЖКИ | 3.7 V typ at +25°C, 5.2 V max at -20°C, 3.2 V min at +70°C |
| Высокое вых. напр. | 3.9 V min |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg (CR>=2) |
| Напряжение питания логики | 4.5 to 5.5 V (typ 5.0 V) |
| Примечание | ЖКИ симв, 16х2, без подсв., инд. Серый |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg (CR>=2) |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD character, 16 x 2, STN Gray Positive/Reflective, without backlight, module dimension 85x30 mm, view area 56.2x11.5 mm, VDD = 5V, 6 o'cl., controller ST7066, -20...+70° C, 16pin |
