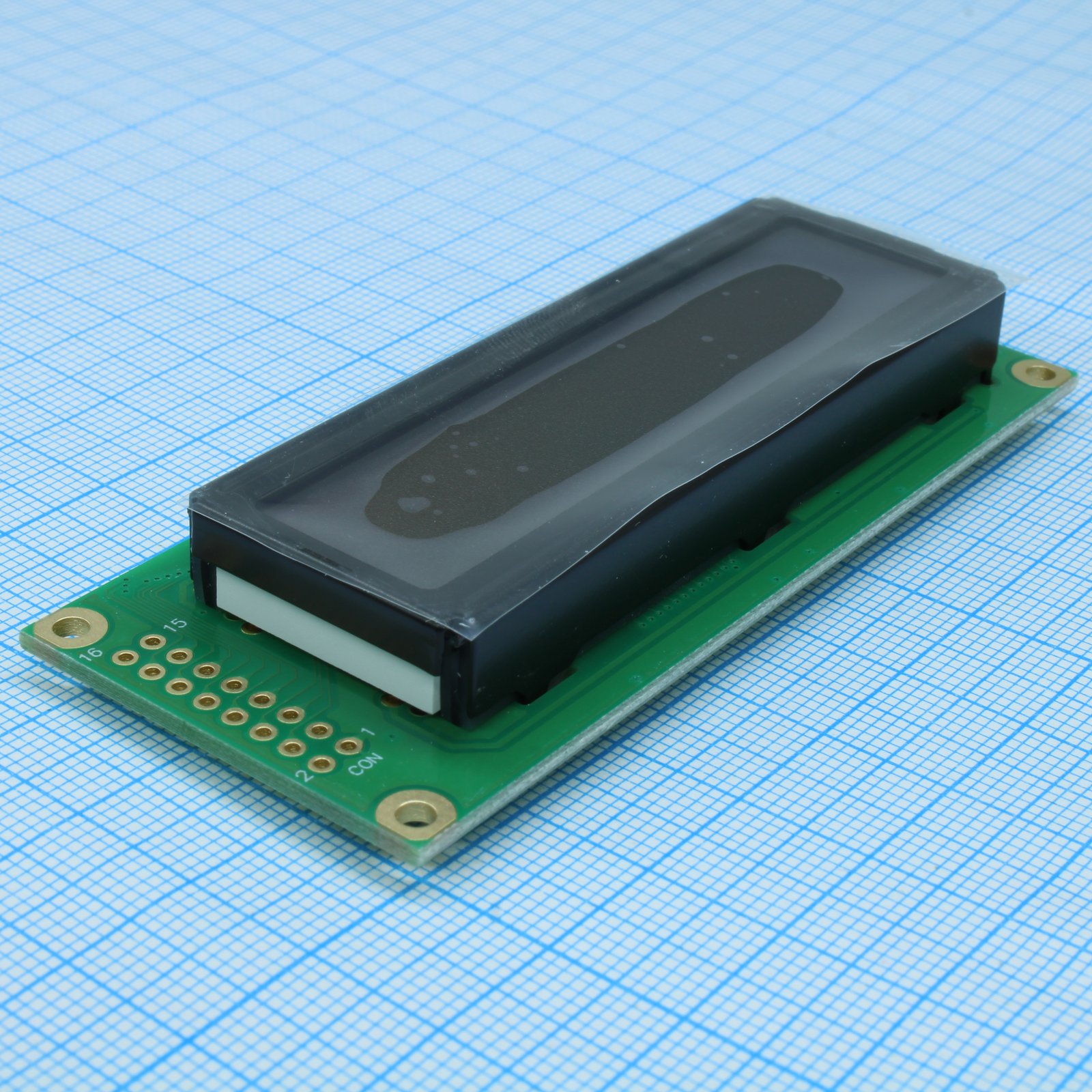

ЖКИ знакосинтезирующий 16 x 2, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 85x36 мм, видимая область 66x16 мм, -20...70°C
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
502 шт.
Норм. уп.: 15
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт409,02 ₽
дешевле всех
Сумма818,04 ₽
В наличии216 шт
от 2 штюрлицам и ИП
от 10 — 392,75 ₽ (−4%)
Склад 13срок до недели
Цена за шт475,04 ₽
Сумма950,08 ₽
+ доплата 490,00 ₽
В наличии286 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 5 — 449,03 ₽ (−5%)
2 шт · Склад 39 · 818,04 ₽
Описание
ЖКИ-дисплей WINSTAR формата 16x2 символа с серым STN-экраном и позитивным отображением. Оснащён жёлто-зелёной светодиодной подсветкой, работает в диапазоне температур от -20 до +70 °C. Модуль размером 85x36 мм с видимой областью 66x16 мм. Подходит для промышленной автоматики и встраиваемых устройств индикации.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| Размер точки | 0.55 x 0.65 mm |
| Тип ЖК | STN Positive, Gray, Transflective |
| Шаг точки | 0.60 x 0.70 mm |
| Шаг выводов | 2.54mm |
| Область обзора | 66.0 x 16.0 mm |
| Контроллер | HD44780 or equivalent |
| Активная площадь | 56.21 x 11.5 mm |
| Тип монтажа | THT |
| Тип подсветки | LED, Yellow Green |
| Размер знака | 2.95 x 5.55 mm |
| Контрастность | 3 |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55 x 5.95 mm |
| Frame frequency | 64Hz |
| Backlight supply | pin15 (A) and pin16 (K) |
| Низкий уровень входного напряжения | VSS to 0.6V |
| Размеры модуля | 85.0 x 36.0 x 13.2 mm |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Макс. ток питания | 1.5mA |
| Ток пит. тип. | 1.2mA |
| Interface pin count | 16 |
| Number of characters | 16 x 2 |
| Примечание | ЖКИ симв, 16х2, подсв. Ж-З, инд. Серый |
| Низ. напр. вых. макс. | 0.4V |
| Время спада, макс. | 200ms |
| Время спада, тип. | 150ms |
| Время нарастания, макс. | 200ms |
| Время нарастания, тип. | 150ms |
| Supply voltage lcd max | 5.2V |
| Supply voltage lcd min | 3.2V |
| Supply voltage lcd typ | 3.8V |
| Угол обзора по вертикали | 20° to 40° |
| Мин. выходное высокое напряжение | 3.9V |
| Макс. темп. хр. | 80°C |
| Мин. темп. хр. | -30°C |
| Тип упаковки | Palette (палетта) |
| Напряжение питания логики макс. | 5.5V |
| Напряжение питания логики мин. | 4.5V |
| Supply voltage logic typ | 5.0V |
| Угол обзора по горизонтали | -30° to 30° |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | -20°C |
| Описание (англ.) | LCD character, 16 x 2, STN Gray Positive/Transfl, backlight LED Yellow-Green, module dimension 85x36 mm, view area 66x16 mm, 6 o`cl, -20...70 С |
| Корпус | WH1602C |
| Тип | LCD |
