Документация
ЖКИ знакосинтезирующий 16 x 2, ISTN Негативный/прозрачный светодиодная подсветка красная, размеры 85x36 мм, видимая область 66x15 мм, питание 5В, -20...70°C
У поставщика
ПроизводительWINSTAR
У поставщиков
2 шт.
Цены поставщиков
Склад 13
В наличии:2 шт
Срок поставки: до недели
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 340,78 |
| от 3 | 335,88 |
| от 5 | 329,42 |
| от 10 | 319,99 |
| от 19 | 304,59 |
Описание

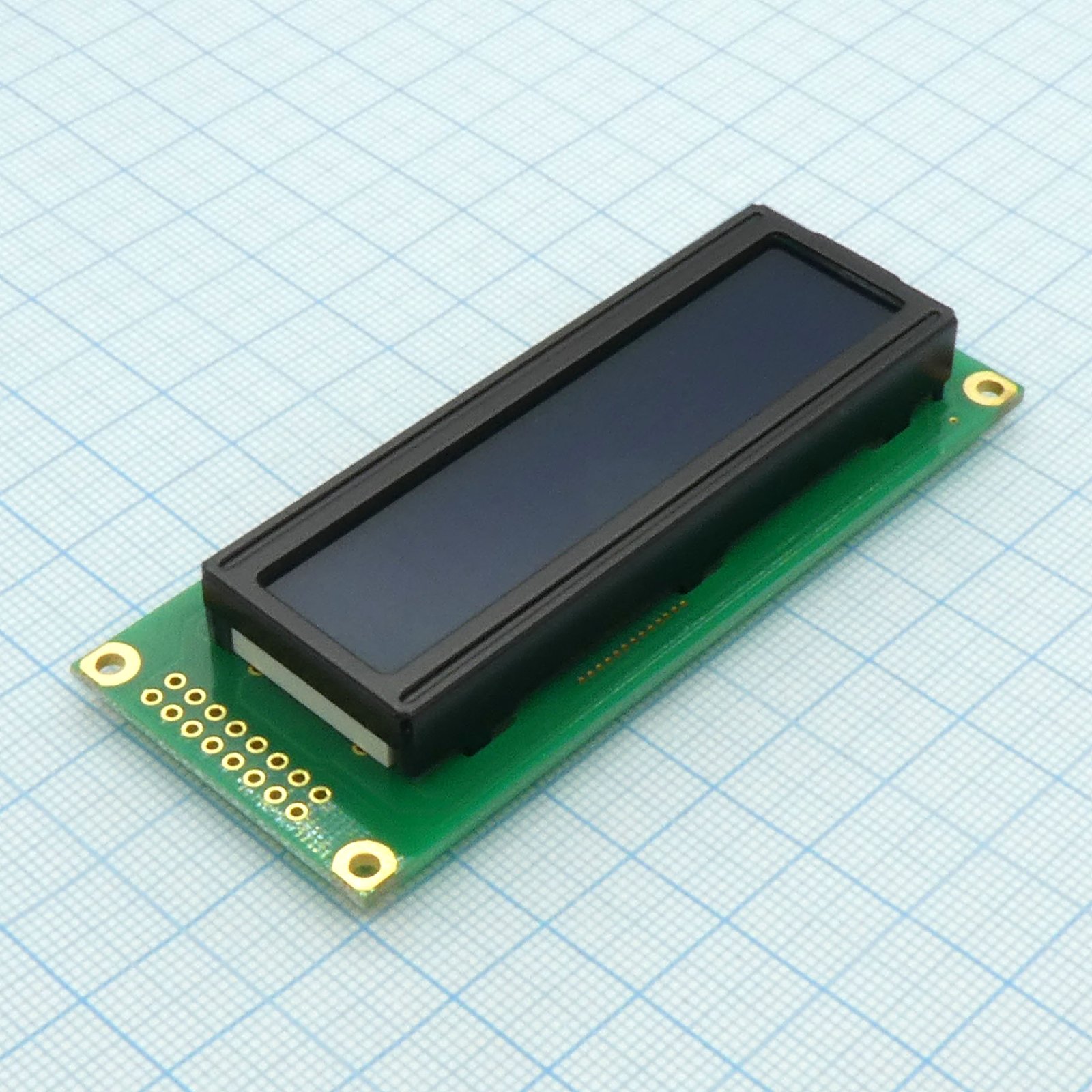

ЖКИ-дисплей WINSTAR WH1602C-REI-CTV# — знакосинтезирующий экран с форматом 16x2 символа. Модель выполнена по технологии ISTN с негативным изображением и красной светодиодной подсветкой. Работает от 5 В, устойчив к температурам от -20 до +70 °C. Применяется в промышленной автоматике и измерительных приборах.
Технические характеристики
| Pin1 | LED anode or cathode |
| Pin2 | LED cathode or anode |
| Pin a | LED anode |
| Pin k | LED cathode |
| Вес | approx. 30 g |
| Размер точки | 0.51 x 0.61 mm |
| Шаг точки | 0.52 x 0.61 mm |
| Кол-во выводов | 24 |
| Контроллер | ST 7066 or Equivalent |
| Dot matrix | 5x8 dots includes cursor |
| Рабочий цикл | 1/16 |
| Активная площадь | 56.2 x 11.5 mm |
| Тип дисплея | LCD character dot matrix |
| Площадь обзора | 66.0 x 15.0 mm |
| Mounting pads | 4-Ø5.0 PAD |
| Толщина ПП | 1.6 mm |
| Backlight type | светодиод |
| Character size | 2.95 x 4.35 mm |
| Отв. монтажа | 4-Ø2.5 PTH |
| Polarizer mode | ISTN Negative/Transparent |
| Напряжение питания | +5V |
| Цвет подсветки | Красный |
| Character format | 16 x 2 |
| Module dimensions | 85.0 x 36 mm |
| Темп. хранения | -30...80°C |
| Примечание | ЖКИ симв, 16х2, подсв. Красная, , Negative |
| Раб. температура | -20...70°C |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD character, 16 x 2, ISTN Negative/Transm, backlight LED red, module dimension 85x36 mm, view area 56.2x11.5 mm, VDD = 5V, 6 o`cl, -20...70 С |
