ЖКИ знакосинтезирующий 16 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 80x36 мм, видимая область 66x16 мм, -20...70°C
У поставщика
ПроизводительWINSTAR
У поставщиков
439 шт.
Норм. уп.: 84
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт589,95 ₽
Сумма589,95 ₽
+ доплата 490,00 ₽
В наличии439 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 583,23 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 589,95 ₽. До заказа без доплаты не хватает 16 710,05 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 589,95 ₽
Описание

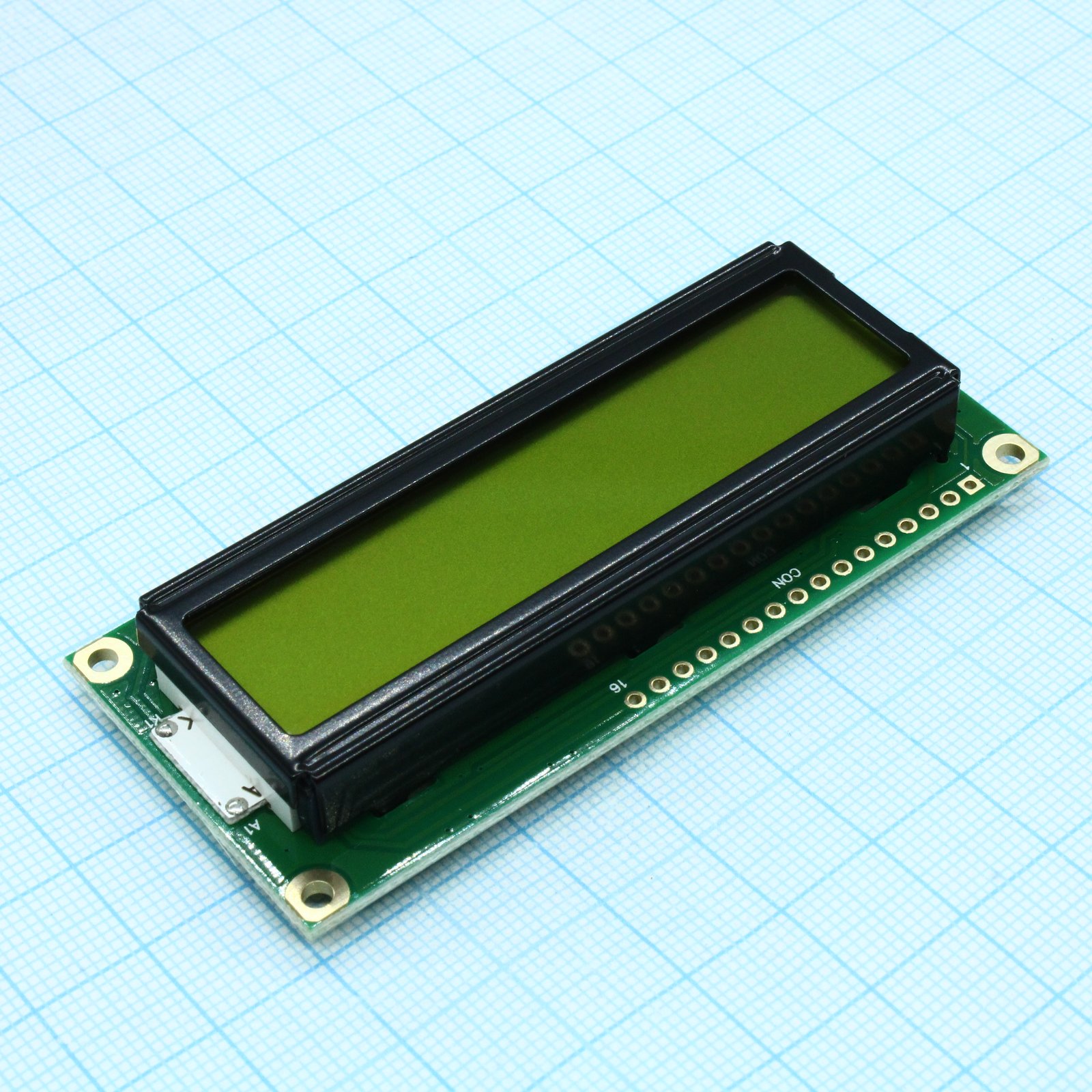

ЖКИ-дисплей WINSTAR WH1602B-YYK-CTK — знакосинтезирующий модуль с разрешением 16x2 символа. Экран на STN-матрице с желто-зеленым свечением символов и светодиодной подсветкой того же цвета. Модуль размером 80x36 мм и видимой областью 66x16 мм работает в диапазоне температур от -20 до +70°C. Подходит для промышленной автоматики, контрольно-измерительных приборов и встраиваемых систем.
Технические характеристики
| Размер точки | 0.56 x 0.66 mm |
| Тип ЖК | STN Positive Yellow Green Transflective |
| Шаг точки | 0.60 x 0.70 mm |
| Шаг выводов | 2.54mm |
| Область обзора | 66.0 x 16.0 mm |
| Рабочий цикл | 1/16 |
| Активная площадь | 56.21 x 11.5 mm |
| Тип корпуса | модуль |
| Тип монтажа | THT |
| Тип подсветки | LED Yellow Green |
| Размер знака | 2.96 x 5.56 mm |
| Контрастность | ≥3 |
| Interface pins | 16 |
| Направление обзора | 12 o'clock |
| Мощность подсветки | 546mW |
| Character count | 16 x 2 |
| Character pitch | 3.55 x 5.94 mm |
| Frame frequency | 64Hz |
| Ток подсветки | 130mA |
| Напряжение подсветки | 4.2V |
| Размеры модуля | 80.0 x 36.0 x 13.2 mm |
| Resistor backlight | 4.7Ω (1/2W) |
| Время спада | 150ms to 200ms |
| Время нарастания | 150ms to 200ms |
| Напряжение питания ЖКИ | 3.2V to 5.2V (typ 3.7V at 25°C) |
| Supply current logic | 1.2mA typ, 1.5mA max at 5V |
| Напряжение питания логики | 4.5V to 5.5V (typ 5.0V) |
| Примечание | ЖКИ симв, 16х2, подсв. Ж-З, инд. Ж-З |
| Угол обзора по вертикали | 20° to 40° (CR≥2) |
| Тип упаковки | Palette (палетта) |
| Угол обзора по горизонтали | -30° to 30° (CR≥2) |
| Диап. темп. хр. | -30°C to +80°C |
| Диап. раб. темп. | -20°C to +70°C |
| Описание (англ.) | LCD character, 16 x 2, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 80x36 mm, view area 66x16 mm, 12 o`cl, -20...70 С |
