ЖКИ знакосинтезирующий 16 x 2, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 80x36 мм, видимая область 66x16 мм, -20...70°C
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
789 шт.
Норм. уп.: 15
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт557,61 ₽
Сумма557,61 ₽
+ доплата 490,00 ₽
В наличии109 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 551,36 ₽ (−1%)
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии680 шт
от 2 штюрлицам и ИП
продаётся от 2 штпри 2 — 382,24 ₽
Заказ со склада «Склад 13» с этой позицией — 557,61 ₽. До заказа без доплаты не хватает 16 742,39 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 557,61 ₽
Описание

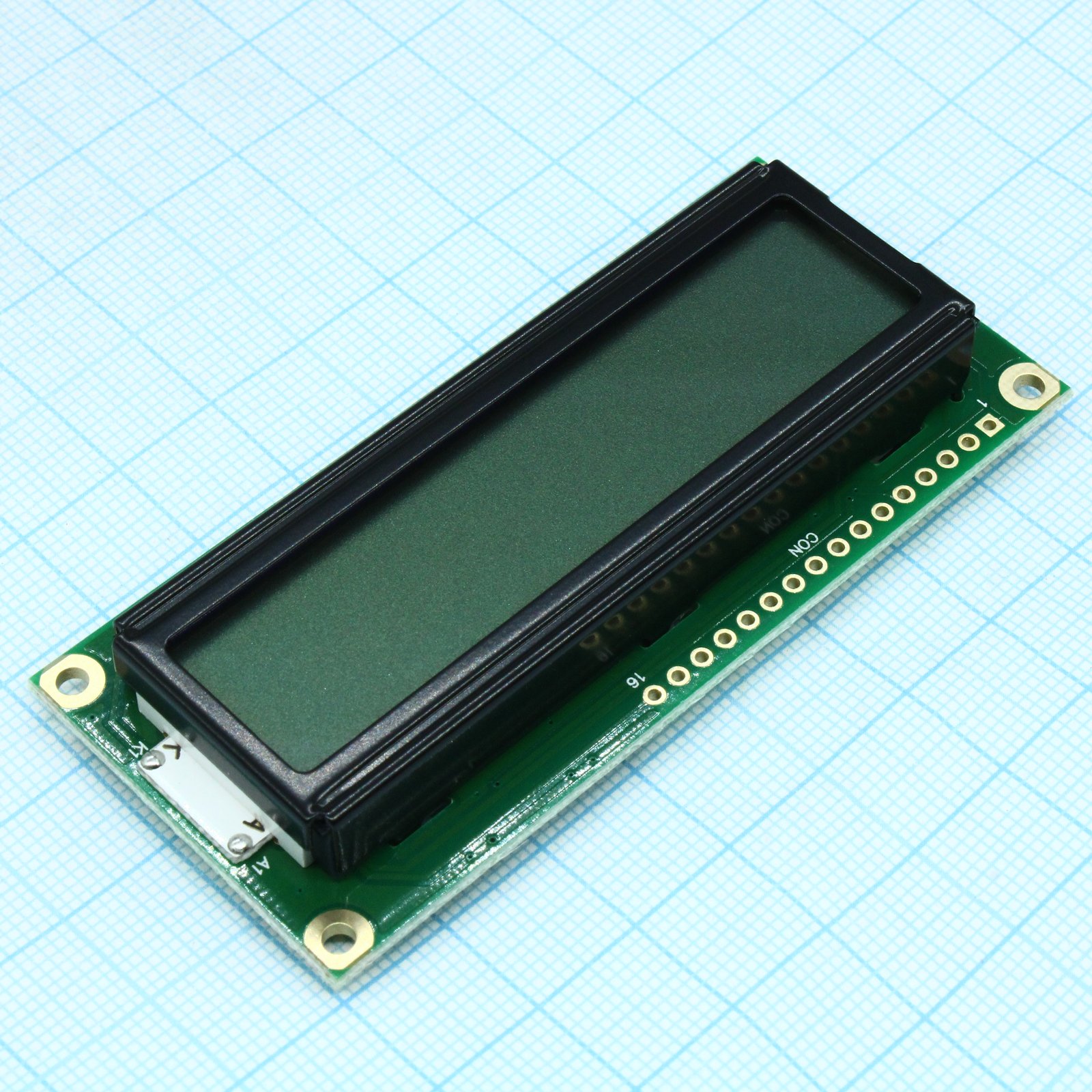

ЖКИ-дисплей WINSTAR WH1602B-YGK-CTK# — знакосинтезирующий экран с двумя строками по 16 символов. Модель имеет серый позитивный индикатор на STN-матрице с яркой жёлто-зелёной светодиодной подсветкой, размер модуля 80x36 мм, видимая область 66x16 мм. Работает в диапазоне температур от -20 до +70°C. Применяется в промышленной автоматике, измерительных приборах и бытовой электронике.
Технические характеристики
| Размер точки | 0.56 x 0.66 mm |
| Тип ЖК | STN Positive Transflective Gray |
| Шаг точки | 0.60 x 0.70 mm |
| Область обзора | 66.0 x 16.0 mm |
| Рабочий цикл | 1/16 |
| Активная площадь | 56.21 x 11.5 mm |
| Артикул | WH1602B-YGK-CTK |
| Тип дисплея | Character 16x2 |
| Тип монтажа | THT (through-hole pins) |
| Special codes | CT (English and Cyrillic font), K (backlight 20 dice) |
| Тип подсветки | LED Yellow Green |
| Размер знака | 2.96 x 5.56 mm |
| Контрастность | 3 min |
| Interface pins | VSS, VDD, VO, RS, R/W, E, DB0-DB7, A, K |
| Ток питания | 1.0mA to 1.5mA at 5.0V |
| Направление обзора | 12 o'clock |
| Character pitch | 3.55 x 5.94 mm |
| Controller type | HD44780 (or equivalent) |
| Frame frequency | 64 Hz |
| Ток подсветки | 130mA |
| Напряжение подсветки | 4.2V |
| Низкий уровень входного напряжения | 0.6V max |
| Размеры модуля | 80.0 x 36.0 x 13.2 mm |
| Backlight resistor | 4.7Ω (1/2W) |
| Высокий уровень входного напряжения | 0.7*V_DD min |
| Низкое выходное напряжение | 0.4V max |
| Время спада | 150ms typ, 200ms max |
| Время нарастания | 150ms typ, 200ms max |
| Ток пит. тип. | 1.2mA |
| Напряжение питания ЖКИ | 3.2V to 5.2V (depending on temperature) |
| Interface pin count | 16 |
| Высокое вых. напр. | 3.9V min |
| View angle vertical | 20° to 40° |
| Number of characters | 16 characters x 2 lines |
| Напряжение питания логики | 4.5V to 5.5V |
| Примечание | ЖКИ симв, 16х2, подсв. Ж-З, инд. Серый |
| View angle horizontal | -30° to 30° |
| Тип упаковки | Коробка с паллетами |
| Supply voltage logic typ | 5.0V |
| Диап. темп. хр. | -30°C to +80°C |
| Supply voltage lcd 25C typ | 3.7V |
| Диап. раб. темп. | -20°C to +70°C |
| Описание (англ.) | LCD character, 16 x 2, STN Gray Positive/Transfl, backlight LED Yellow-Green, module dimension 80x36 mm, view area 66x16 mm, 12 o`cl, -20...70 С |
