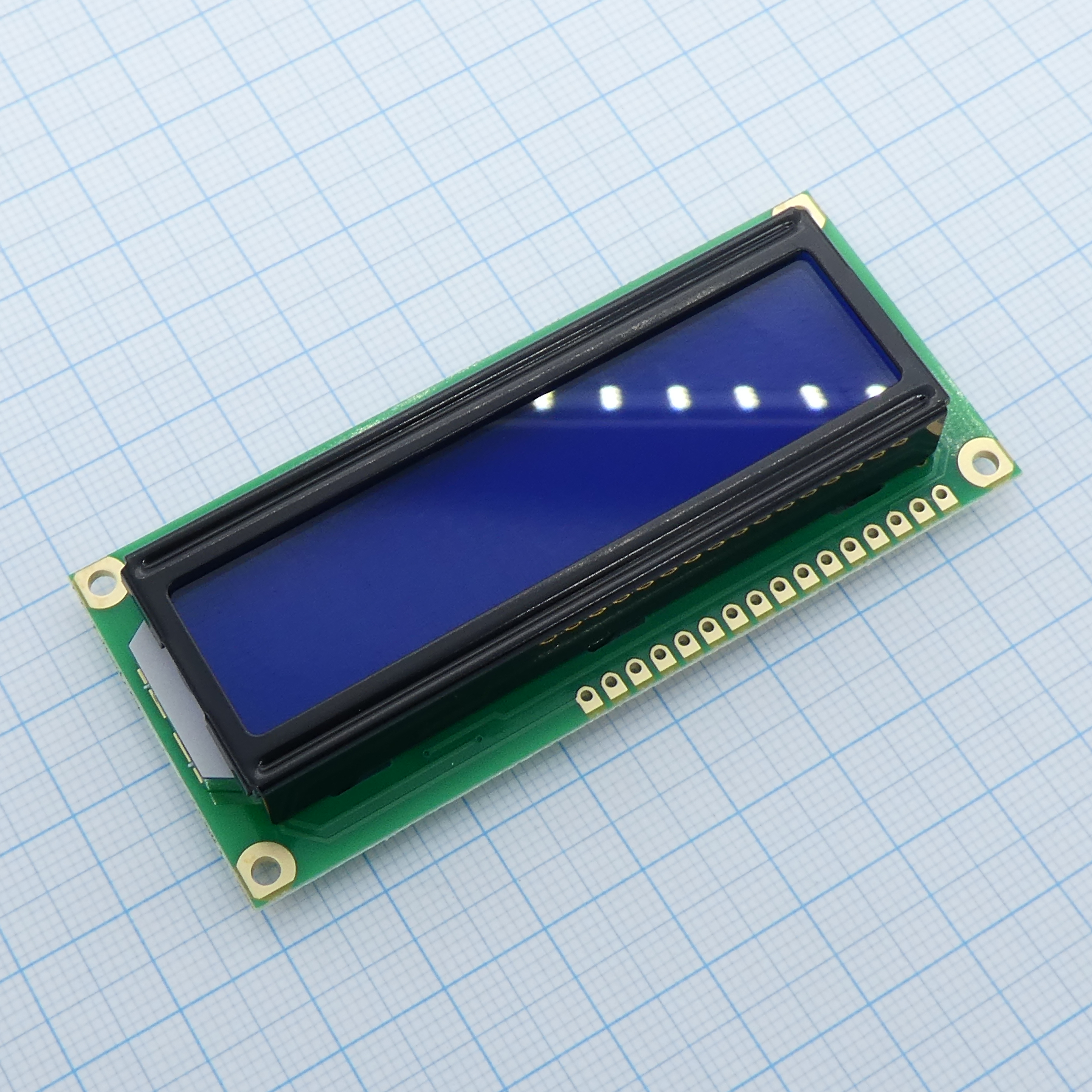

ЖКИ знакосинтезирующий 16 x 2, 16 символов 2 строки, размеры: 80.0x36.0 мм. цвет символов: белый, фона: синий
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
2 871 шт.
Норм. уп.: 15
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт506,13 ₽
Сумма506,13 ₽
+ доплата 490,00 ₽
В наличии326 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 9 — 481,36 ₽ (−5%)
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии2 545 шт
от 2 штюрлицам и ИП
продаётся от 2 штпри 2 — 448,47 ₽
Заказ со склада «Склад 13» с этой позицией — 506,13 ₽. До заказа без доплаты не хватает 16 793,87 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 506,13 ₽
Описание
ЖКИ-дисплей от WINSTAR с поддержкой 16 символов в 2 строках. Модель имеет размеры 80.0x36.0 мм, белые символы на синем фоне и встроенную белую подсветку. Подходит для встраивания в промышленную автоматику, измерительные приборы и бытовую электронику.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| RoHS | Да |
| Бренд | Winstar Display Co., LTD |
| Размер точки | 0.55 x 0.65 mm |
| Тип ЖК | STN Negative, Blue Transmissive |
| Тип монтажа | Выводной |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | Parallel, 8-bit (HD44780 compatible) |
| Module no | WH1602B-TMI-CT# |
| Кол-во выводов | 16 |
| Шаг выводов | 2.54 mm |
| Область обзора | 66.0 x 16.0 mm |
| Активная площадь | 56.20 x 11.5 mm |
| Тип дисплея | Character Type |
| Тип подсветки | LED white |
| Размер знака | 2.95 x 5.55 mm |
| Контрастность | typ 3 |
| Формат дисплея | 16 characters x 2 lines |
| Ток питания | 1.0 to 1.5 mA (typ 1.2 mA at VDD=5V) |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55 x 5.95 mm |
| Низкий уровень входного напряжения | Vss to 0.6 V |
| Размеры модуля | 80.0 x 36.0 x 13.5(MAX) mm |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0 to 0.4 V |
| Время спада | 150 to 200 ms |
| Время нарастания | 150 to 200 ms |
| Высокое вых. напр. | 3.9 V to VDD |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg (CR>=5) |
| Напряжение питания логики | 4.5 to 5.5 V (typ 5.0 V) |
| Примечание | ЖКИ симв, 16х2, подсв. Белая, инд. Синий, Negative |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg (CR>=5) |
| Тип упаковки | Коробка с паллетами |
| Прямое напряжение подсветки | LED white |
| Supply voltage lcd ta 25c | typ 3.7 V |
| Supply voltage lcd ta 70c | min 3.2 V |
| Supply voltage lcd ta -20c | max 5.2 V |
| Описание (англ.) | LCD character, 16 x 2, module dimension: 80.0x36.0 mm. color of characters: white, background color: blue |
| Корпус | 1602 |
| Тип | LCD |
