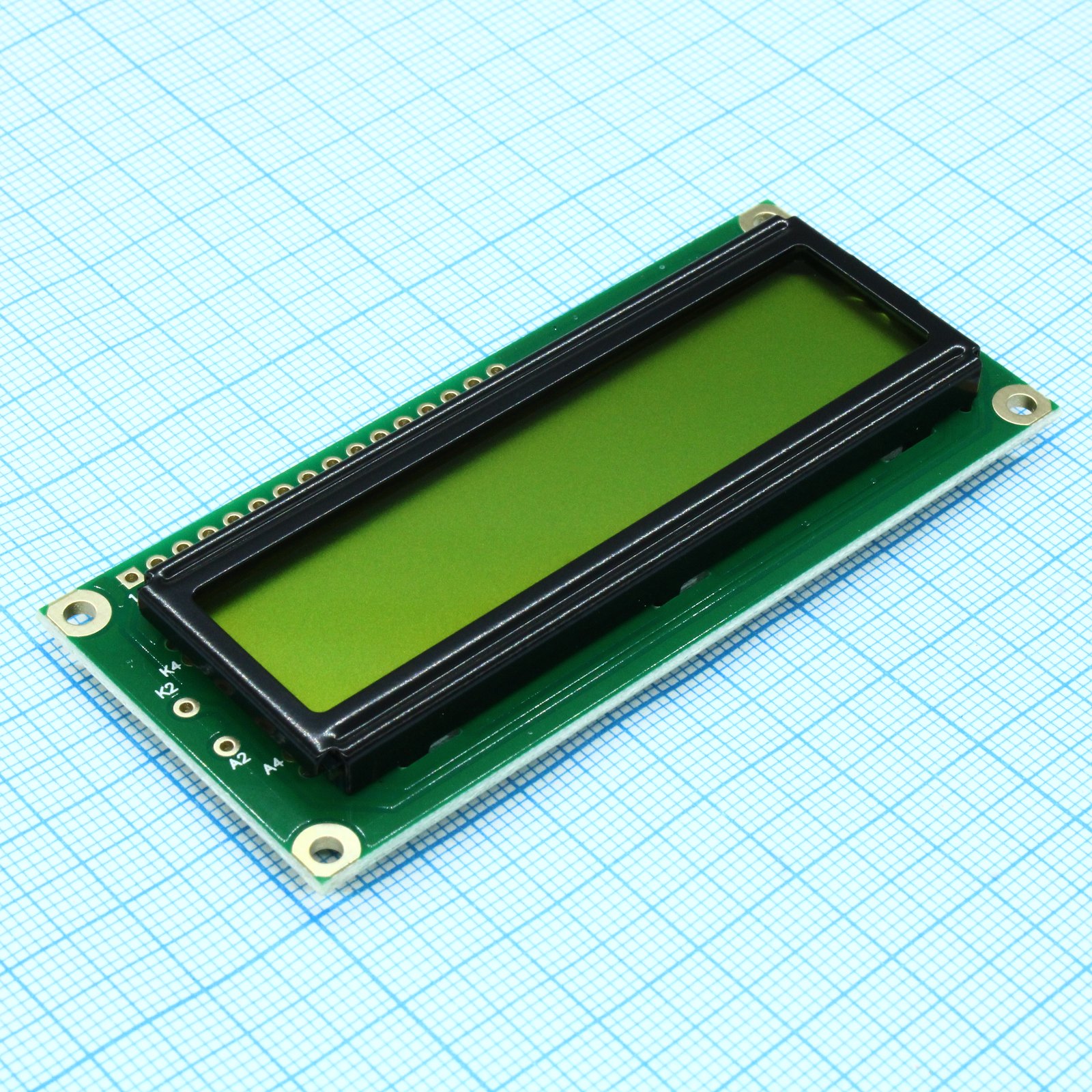

ЖКИ знакосинтезирующий 16 x 2, STN Желто-зеленый Позитивный/отражающий без подсветки, размеры 80x36 мм, видимая область 66x16 мм, питание 5В, -20...70°C
У поставщика
ПроизводительWINSTAR
У поставщиков
1 019 шт.
Норм. уп.: 2
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт367,93 ₽
дешевле всех
Сумма735,86 ₽
В наличии590 шт
от 2 штюрлицам и ИП
Склад 13срок до недели
Цена за шт440,48 ₽
Сумма880,96 ₽
+ доплата 490,00 ₽
В наличии429 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 6 — 416,02 ₽ (−6%)
2 шт · Склад 12 · 735,86 ₽
Описание
ЖКИ-модуль WH1602B-NYG-CT# от WINSTAR — знакосинтезирующий индикатор с разрешением 16x2 символа. Выполнен на STN-матрице желто-зеленого цвета, работает в позитивном отражающем режиме без подсветки. Предназначен для отображения текстовой информации в устройствах с питанием 5В, рассчитан на рабочий диапазон температур от -20 до +70°C.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| Бренд | Winstar Display Co., LTD |
| Cgram | 8 character patterns for 5x8 dots, 4 for 5x10 dots |
| Cgrom | 5x8 dot or 5x10 dot character patterns |
| Корпус | модуль |
| Размер точки | 0.55 x 0.65 mm |
| Lcd mode | STN Positive Reflective Yellow Green |
| Тип монтажа | THT |
| Подсветка | Нет |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | Parallel 8-bit |
| Module no | WH1602A-NYG-CT |
| Область обзора | 66.0 x 16.0 mm |
| Characters | 16 x 2 |
| Контроллер | Built-in LSI |
| Активная площадь | 56.2 x 11.5 mm |
| Артикул | WH1602B-NYG-CT |
| Display font | 16 characters x 2 Lines |
| Тип дисплея | Character LCD |
| Специальный код | CT: English and Cyrillic |
| Входное напряжение | -0.3 to 7 V |
| Тип подсветки | Without backlight |
| Размер знака | 2.95 x 5.55 mm |
| Контрастность | 3 min |
| Ddram capacity | 80 x 8 bits |
| Ток питания | 1.2 mA typ at 5V |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55 x 5.95 mm |
| Module dimension | 80.0 x 36.0 x 9.7(MAX) mm |
| Низкий уровень входного напряжения | 0.6 V max |
| Lcd polarize type | Reflective, N.T, 6:00 |
| Размеры модуля | 80.0 x 36.0 x 9.7 mm |
| Рабочее напряжение | 5V |
| Темп. диапазон | -20 to +70 °C |
| Высокий уровень входного напряжения | 2.2 V min |
| Низкое выходное напряжение | 0.4 V max |
| Время спада | 200 to 300 ms |
| Время нарастания | 200 to 300 ms |
| Напряжение питания ЖКИ | 3.2 to 5.2 V (typ varies with temperature) |
| Высокое вых. напр. | 2.4 V min |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg |
| Number of characters | 16 characters x 2 Lines |
| Напряжение питания логики | 2.7 to 5.5 V |
| Примечание | ЖКИ симв, 16х2, без подсв., Ж-З |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg |
| Угол обзора по вертикали | 20 to 40 deg |
| Тип упаковки | Palette (палетта) |
| Supply voltage logic typ | 5.0 V |
| Угол обзора по горизонтали | -30 to 30 deg |
| Диап. темп. хр. | -30 to +80 °C |
| Диап. раб. темп. | -20 to +70 °C |
| Описание (англ.) | LCD character, 16 x 2, STN Yellow-Green. Positive/Reflective, without backlight, module dimension 80x36 mm, view area 66x16 mm, VDD = 5V, 6 o`cl, -20...70 С |
| Количество строк | 2 |
| Количество символов | 16 |
