ЖКИ знакосинтезирующий 16 x 2, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 84x44 мм, видимая область 66x16 мм, -20...70°C, контактные площадки снизу 16 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
994 шт.
Норм. уп.: 12
Цены поставщиков
Склад 39
В наличии:796 шт.
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 491,48 |
| от 9 | 472,94 |
| от 15 | 463,00 |
| от 25 | 454,97 |
| от 41 | 447,08 |
Склад 13
В наличии:198 шт
Срок поставки: до недели
Норм. уп.: 84
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 575,25 |
| от 5 | 544,02 |
| от 10 | 518,56 |
| от 19 | 499,65 |
| от 37 | 485,59 |
Описание

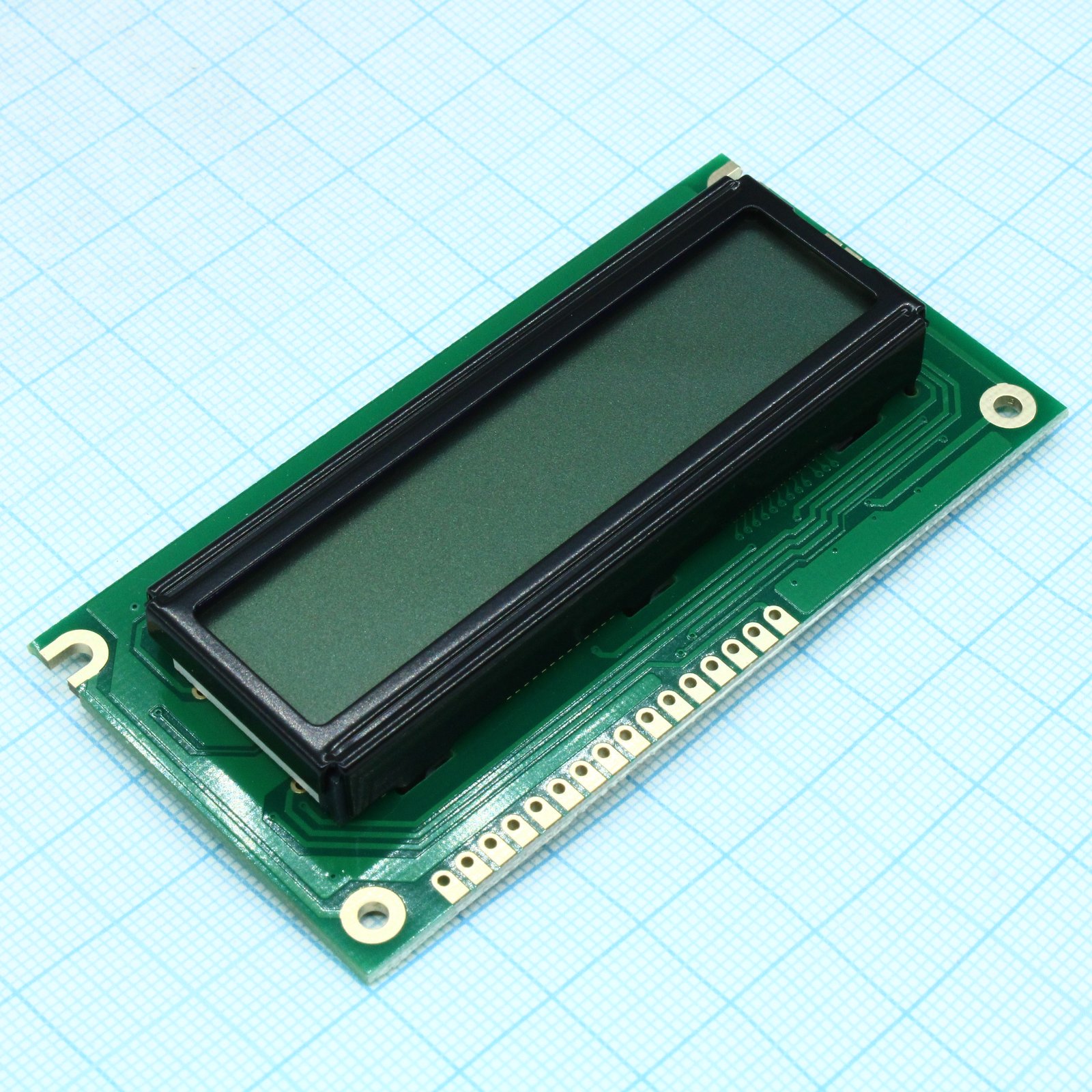

ЖК-модуль WH1602A-YGH-CTK# от WINSTAR представляет собой знакосинтезирующий индикатор с форматом 16 символов в 2 строки. Дисплей выполнен на STN-матрице с серым позитивным изображением и прозрачно-отражающей поляризацией, что обеспечивает читаемость при внешнем освещении. Модель оснащена яркой жёлто-зелёной светодиодной подсветкой, имеет компактные габариты 84x44 мм и работоспособна в расширенном температурном диапазоне от -20 до +70°C. Устройство с нижним расположением 16 контактных площадок предназначено для встраивания в измерительные приборы, промышленную автоматику и бытовую технику.
Технические характеристики
| Duty | 1/16 |
| Корпус | WH1602A-YGH-CTK |
| Размер точки | 0.55x0.65mm |
| Тип ЖК | STN Positive, Transflective, Gray |
| Тип монтажа | Выводной |
| Шаг точки | 0.60x0.70mm |
| View area | 66.0x16.0mm |
| Characters | 16x2 |
| Активная площадь | 56.20x11.5mm |
| Тип дисплея | Character LCD |
| Backlight type | LED Yellow Green |
| Character size | 2.95x5.55mm |
| Contrast ratio | 3 |
| Interface pins | 16 |
| Ток питания | 1.0...1.5mA |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55x5.95mm |
| Input low voltage | 0.6V |
| Module dimensions | 84.0x44.0x13.5mm |
| Input high voltage | 0.7VDD |
| Низкое выходное напряжение | 0.4V |
| Response time fall | 150...200ms |
| Response time rise | 150...200ms |
| Supply voltage lcd | 3.2...5.2V |
| Высокое вых. напр. | 3.9V |
| Темп. хранения | -30...80°C |
| View angle vertical | 20...40deg |
| Supply voltage logic | 4.5...5.5V |
| Примечание | ЖКИ симв, 16х2, подсв. Ж-З, инд. Серый |
| Раб. температура | -20...70°C |
| View angle horizontal | -30...30deg |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD character, 16 x 2, STN Gray Positive/Transfl, backlight LED Yellow-Green, module dimension 84x44 mm, view area 66x16 mm, 6 o`cl, -20...70 С, 16Pin |
