Документация
ЖКИ знакосинтезирующий 16 x 2, STN Серый Позитивный/прозрачно-отражающий подсветка синяя, размеры 84x44 мм, видимая область 66x16 мм, -20...70°C, контактные площадки снизу 16 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
115 шт.
Норм. уп.: 48
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт568,76 ₽
Сумма568,76 ₽
+ доплата 490,00 ₽
В наличии115 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 561,29 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 568,76 ₽. До заказа без доплаты не хватает 16 731,24 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 568,76 ₽
Описание

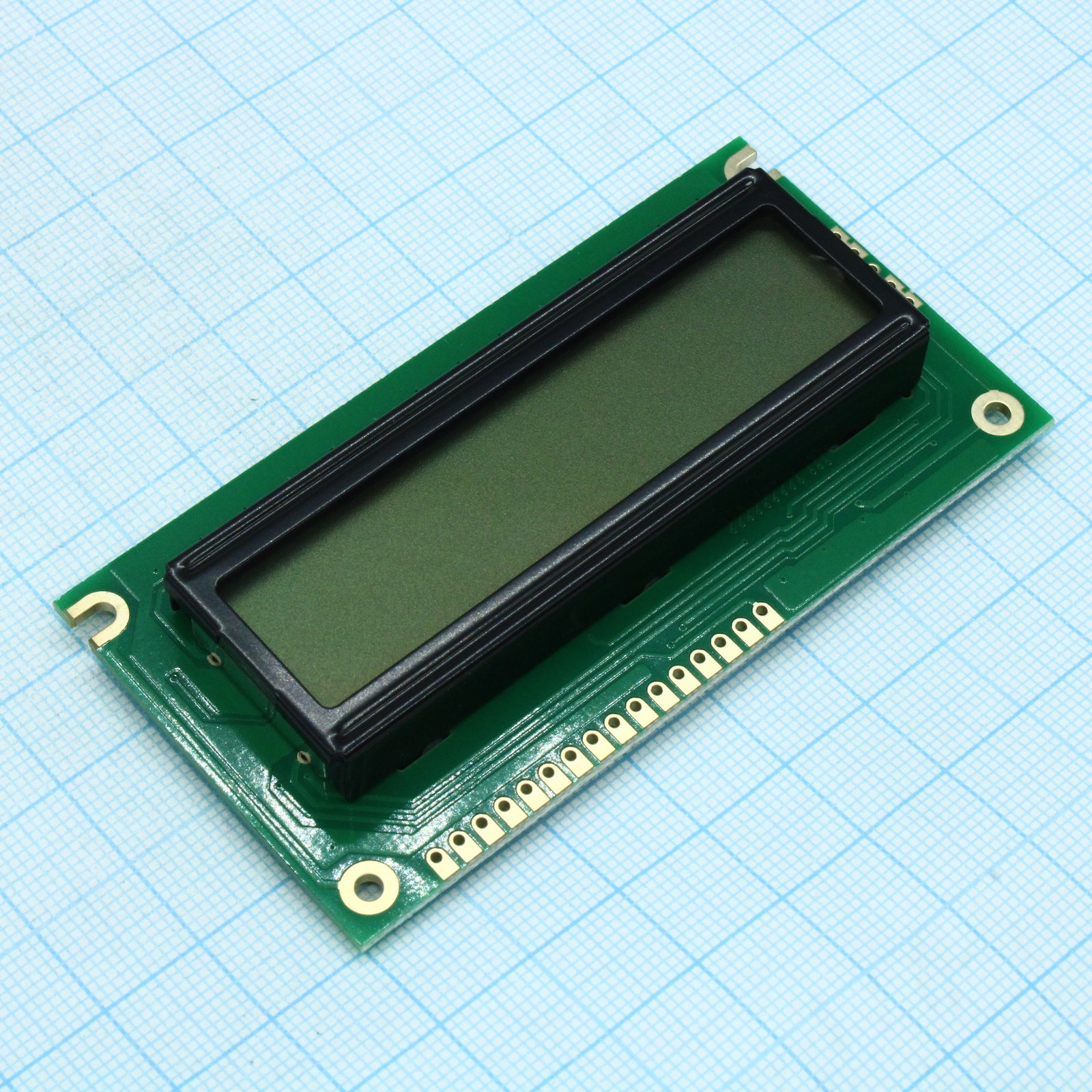

ЖКИ-модуль WH1602A-PGH-CT# от WINSTAR — знакосинтезирующий дисплей с форматом 16x2 символа. Выполнен на STN-матрице серого цвета с позитивным отображением и прозрачно-отражающим эффектом, оснащён синей подсветкой. Компактный корпус 84x44 мм с видимой областью 66x16 мм и нижним расположением 16 контактных площадок. Предназначен для работы в расширенном температурном диапазоне от -20 до +70°C, подходит для встраиваемых систем и промышленной автоматики.
Технические характеристики
| Коэфф. заполнения | 1/16 |
| Cgram | 8 character patterns for 5x8 dots, 4 character patterns for 5x10 dots |
| Cgrom | 5x8 dot or 5x10 dot character patterns |
| Вывод 1 | VSS 0V Ground |
| Вывод 2 | VDD 5.0V Supply Voltage for logic |
| Вывод 3 | VO (Variable) Operating voltage for LCD |
| Вывод 4 | RS H/L H: DATA, L: Instruction code |
| Вывод 5 | R/W H/L H: Read, L: Write |
| Вывод 6 | E H,H->L Chip enable signal |
| Вывод 7 | DB0 H/L Data bus line |
| Вывод 8 | DB1 H/L Data bus line |
| Pin 9 | DB2 H/L Data bus line |
| Контакт 10 | DB3 H/L Data bus line |
| Контакт 11 | DB4 H/L Data bus line |
| Pin 12 | DB5 H/L Data bus line |
| Pin 13 | DB6 H/L Data bus line |
| Вывод 14 | DB7 H/L Data bus line |
| Pin 15 | A LED + |
| Pin 16 | K LED - |
| Корпус | модуль |
| Размер точки | 0.55 x 0.65 mm |
| Тип ЖК | STN Positive, Transflective, Gray |
| Тип монтажа | THT |
| Шаг точки | 0.60 x 0.70 mm |
| Module no | WH1602A-PGH-CT |
| Область обзора | 66.0 x 17.0 mm |
| Активная площадь | 56.20 x 11.5 mm |
| Тип дисплея | Character Type |
| Тип подсветки | LED Blue |
| Размер знака | 2.95 x 5.55 mm |
| Контрастность | 3 typ |
| Ddram capacity | 80 x 8 bits (80 characters) |
| Формат дисплея | 16 characters x 2 Lines |
| Interface pins | 16 |
| Ток питания | 1.0 to 1.5 mA (typ 1.2 mA at VDD=5.0V) |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55 x 5.95 mm |
| Низкий уровень входного напряжения | VSS to 0.6 V |
| Размеры модуля | 84.0 x 44.0 x 13.5(MAX) mm |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0.4 V max |
| Время спада | 150 to 200 ms |
| Время нарастания | 150 to 200 ms |
| Напряжение питания ЖКИ | 3.7 V typ at 25°C, 5.2 V max at -20°C, 3.2 V min at 70°C |
| Высокое вых. напр. | 3.9 V min |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg (CR>=2) |
| Напряжение питания логики | 4.5 to 5.5 V (typ 5.0 V) |
| Примечание | ЖКИ симв, 16х2, подсв. Синяя, инд. Серый |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg (CR>=2) |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD character, 16 x 2, STN Gray Positive/Transfl, backlight blue, module dimension 84x44 mm, view area 66x16 mm, 6 o`cl, -20...70 С, 16Pin |
