ЖКИ знакосинтезирующий 16 x 1, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 80x36 мм, видимая область 66x16 мм, -20...70°C, контактные площадки сверху 15 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
26 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:26 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 596,62 |
| от 3 | 589,82 |
| от 6 | 581,38 |
| от 12 | 570,27 |
| от 24 | 554,71 |
Описание

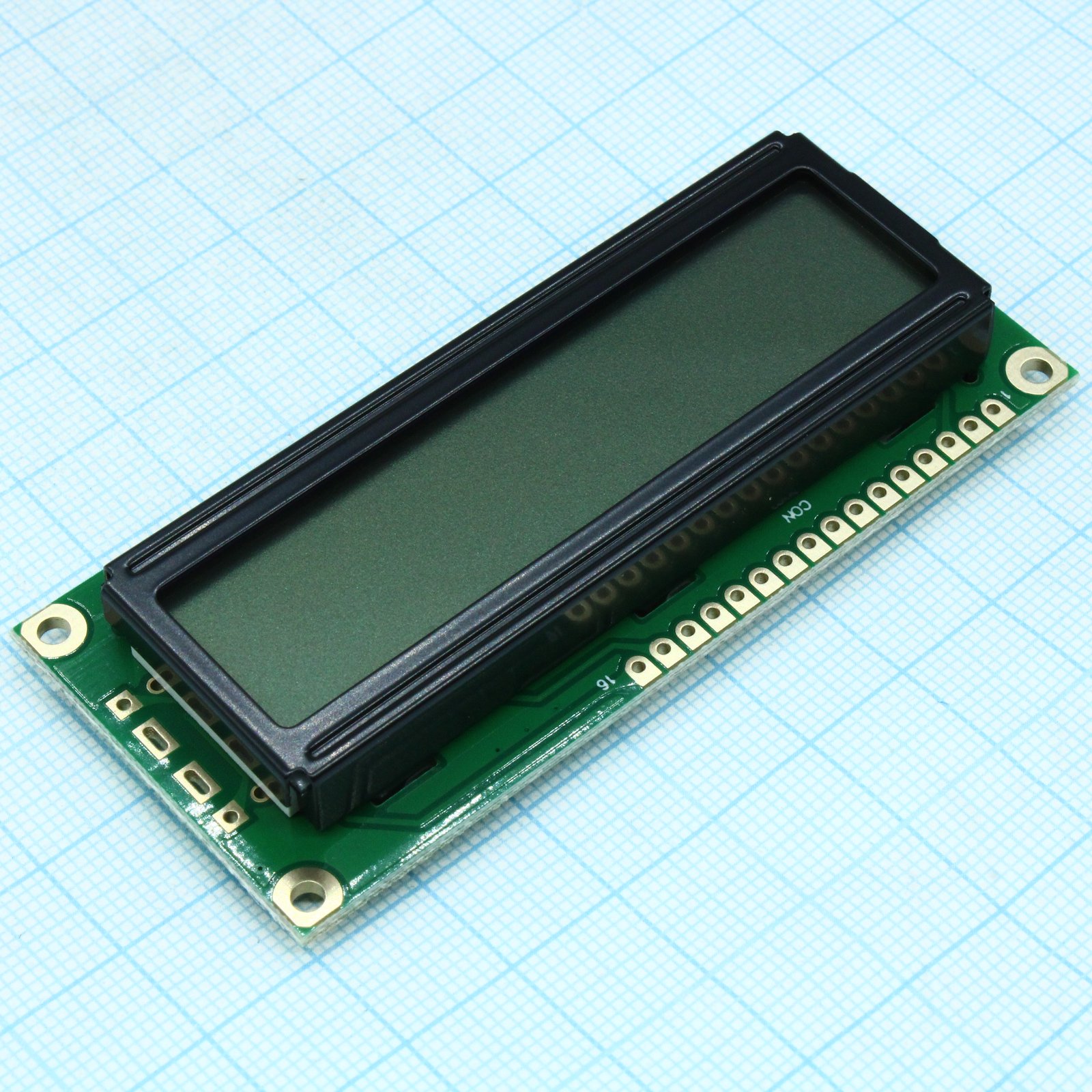

ЖКИ-дисплей WH1601A-YGH-CTK# от WINSTAR — знакосинтезирующий модуль на 16 символов в одну строку. Модель с серым STN-индикатором и желто-зеленой светодиодной подсветкой, работает в диапазоне от -20 до 70°C. Размер модуля 80x36 мм, видимая область 66x16 мм, контакты расположены сверху. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Модель | WH1601A-YGH-CTK# |
| Корпус | модуль |
| Размер точки | 0.55x0.63mm |
| Тип монтажа | THT |
| Подсветка | LED Yellow-Green |
| Интерфейс | Parallel |
| Шаг выводов | 2.54mm |
| Контроллер | KS0066 or equivalent |
| Рабочий цикл | 1/16 |
| Длина вывода | 13.5mm max |
| Технология | STN Gray Positive Transflective |
| Тип дисплея | Character LCD 16x1 |
| Площадь обзора | 66.0x16.0mm |
| Входное напряжение | -0.3V to VDD |
| Character size | 3.07x6.56mm |
| Отв. монтажа | 75.0x31.0mm |
| Кол-во выводов | 16 |
| Ток питания | 1.2mA typ, 1.4mA max |
| Напряжение питания | 5V (typ), 4.7-5.3V |
| Module dimensions | 80.0x36.0mm |
| Lcd driving voltage | 4.1-4.7V at 25°C |
| Led forward current | 130mA typ, 260mA max |
| Led forward voltage | 4.2V typ, 4.6V max |
| Примечание | ЖКИ симв, 16х1, подсв. Ж-З, инд. Серый |
| Раб. температура | -20°C to 70°C |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD character, 16 x 1, STN Gray Positive/Transfl, backlight LED Yellow-Green, module dimension 80x36 mm, view area 66x16 mm, 6 o`cl, -20...70 С, 15pin |
