ЖКИ знакосинтезирующий 16 x 1, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 80x36 мм, видимая область 66x16 мм, -20...70°C, контактные площадки сверху 15 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
603 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:543 шт
Срок поставки: до недели
Норм. уп.: 12
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 331,25 |
| от 3 | 326,45 |
| от 5 | 320,15 |
| от 12 | 310,90 |
| от 24 | 295,87 |
Склад 39
В наличии:60 шт.
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 405,96 |
| от 11 | 389,26 |
| от 19 | 380,25 |
| от 31 | 372,98 |
| от 52 | 366,10 |
Описание

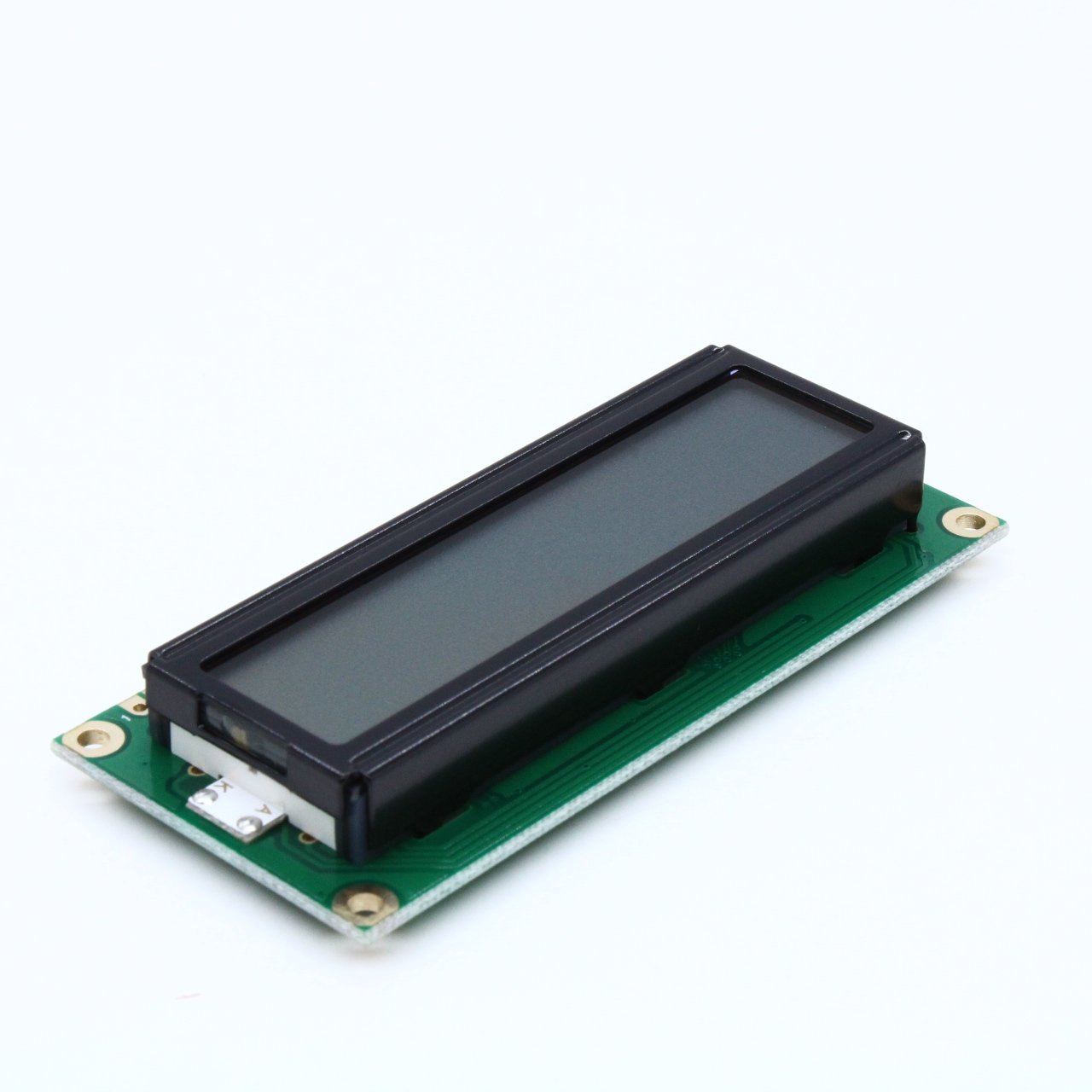

ЖКИ-дисплей WINSTAR WH1601A-YGH-CT# — знакосинтезирующий индикатор с разрешением 16 символов в 1 строку. Модель выполнена на STN-матрице серого цвета с позитивным отображением и прозрачно-отражающим покрытием, оснащена жёлто-зелёной светодиодной подсветкой. Рабочий диапазон температур от -20 до +70 °C, размер модуля 80x36 мм, видимая область 66x16 мм. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Цоколевка | 1: Vss GND; 2: Vdd +5V; 3: Vo Contrast Adjustment; 4: RS H/L Register select signal; 5: R/W H/L Read/write signal; 6: E H→L Enable signal; 7: DB0 H/L Data bus line; 8: DB1 H/L Data bus line; 9: DB2 H/L Data bus line; 10: DB3 H/L Data bus line; 11: DB4 H/L Data bus line; 12: DB5 H/L Data bus line; 13: DB6 H/L Data bus line; 14: DB7 H/L Data bus line; 15: A +4.2V for LED (RA=OQ); 16: K Power supply for B/L (0V) |
| Размер точки | 0.55x0.75mm |
| Шаг точки | 0.63x0.83mm |
| Интерфейс | parallel |
| Кол-во выводов | 15 |
| Шаг выводов | 2.54mm |
| Контроллер | KS0066 or equivalent |
| Dot matrix | 5x8 dots includes cursor |
| Рабочий цикл | 1/16 |
| Описание | 16x1 character LCD module, STN gray positive/transflective, yellow-green LED backlight |
| Артикул | WH1601A-YGH-CT# |
| Режим | STN gray positive/transflective |
| Производитель | WINSTAR |
| Площадь обзора | 66.0x16.0mm |
| Mounting hole | 75.0x31.0mm |
| Тип монтажа | THT |
| Backlight type | светодиод |
| Character size | 3.07x6.56mm |
| Character type | 16x1 |
| Dd ram address | Position 1: 00; Position 2: 01; Position 8: 07; Position 9: 40; Position 10: 41; Position 16: 47 |
| Цвет подсветки | yellow-green |
| Module dimension | 80.0x36.0mm |
| Макс. ток питания | 1.4mA |
| Ток пит. тип. | 1.2mA |
| Макс. напр. пит. | 5.3V |
| Мин. напр. пит. | 4.7V |
| Напряжение питания тип. | 5.0V |
| Power supply voltage | 5.0V |
| Примечание | ЖКИ симв, 16х1, подсв. Ж-З, инд. Серый |
| Lcd driving voltage 0c | 4.5-5.1V |
| El power supply current | 5.0mA |
| El power supply voltage | 110VAC |
| Lcd driving voltage 20c | 4.9-5.5V |
| Lcd driving voltage 25c | 4.1-4.7V |
| Lcd driving voltage 50c | 3.8-4.4V |
| Lcd driving voltage 70c | 3.5-4.1V |
| Led forward current max | 260mA |
| Led forward current min | 130mA |
| Led forward voltage min | 4.2V |
| Led forward voltage typ | 4.6V |
| Тип упаковки | Palette (палетта) |
| Power supply voltage alt | 3V |
| Absolute max power supply | 7.0V |
| El power supply frequency | 400Hz |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | -20°C |
| Абс. макс. входное напряжение | VDD |
| Описание (англ.) | LCD character, 16 x 1, STN Gray Positive/Transfl, backlight LED Yellow-Green, module dimension 80x36 mm, view area 66x16 mm, 6 o`cl, -20...70 С, 15pin |
