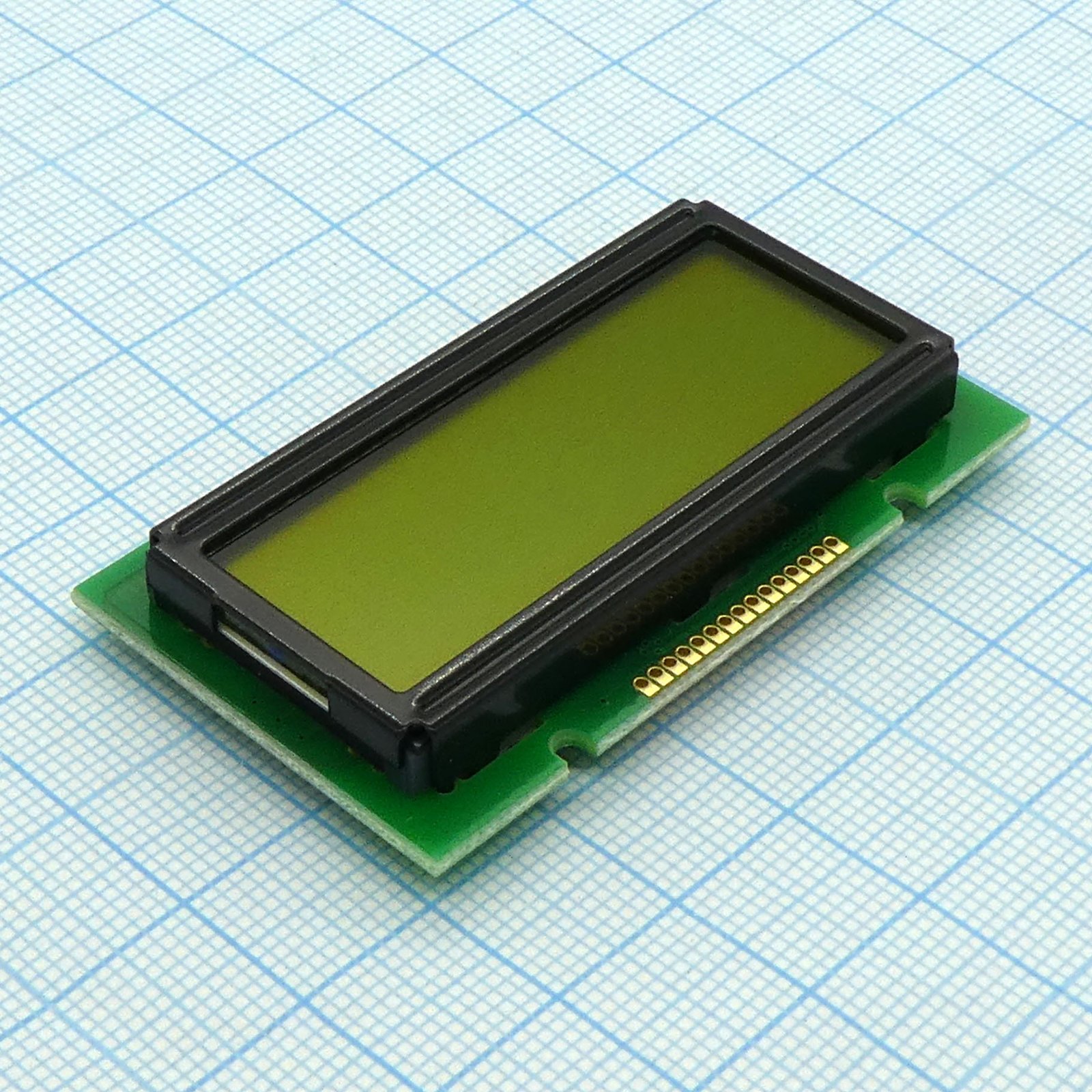

ЖКИ знакосинтезирующий 12 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размер 55.7x32 мм, видимая область 46x14.5 мм, питание 5В, -20...70°C, контактные площадки снизу 15 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
375 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт482,31 ₽
Сумма964,62 ₽
+ доплата 490,00 ₽
В наличии375 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 6 — 455,60 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 964,62 ₽. До заказа без доплаты не хватает 16 335,38 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 964,62 ₽
Описание
ЖКИ-дисплей WINSTAR на 12 символов в две строки с желто-зеленым STN-экраном и светодиодной подсветкой. Работает от 5 В, потребляет до 1,5 мА, выдерживает температуры от -20 до +70 °C. Устанавливается в отверстия на плате, имеет 15 контактов снизу. Подходит для контрольно-измерительных приборов и промышленной автоматики.
Технические характеристики
| Модель | WH1202A |
| Размер точки | 0.55 x 0.70 mm |
| Тип вывода | 0.7 mm PTH, 1.0 mm PAD |
| Подсветка | светодиод |
| Шаг точки | 0.60 x 0.75 mm |
| Интерфейс | Параллельный |
| Кол-во выводов | 15 |
| Шаг выводов | 1.27 mm |
| Контроллер | KS0066 or equivalent |
| Dot matrix | 5x8 dots includes cursor |
| Рабочий цикл | 1/16 |
| Разрешение | 12 characters x 2 lines |
| Описание | 12x2 Character LCD Module |
| Тип дисплея | STN yellow-green positive transreflective LED backlight |
| Производитель | Winstar |
| Питание | 5V |
| Площадь обзора | 46.0mm x 14.5mm |
| Монтажное отверстие | 31.2 x 30.0 mm |
| Тип монтажа | THT |
| Размер знака | 2.65mm x 5.50mm |
| Ток питания | 1.3 to 1.5 mA |
| Напряжение питания | 4.7 to 5.3 V |
| Цвет подсветки | жёлто-зелёный |
| Character format | 5x8 dots with cursor |
| Размеры модуля | 55.7mm x 32.0mm |
| Макс. ток питания | 1.5mA |
| Ток пит. тип. | 1.3mA |
| Макс. напр. пит. | 5.3V |
| Мин. напр. пит. | 4.7V |
| Напряжение питания тип. | 5.0V |
| Led forward current | 40 to 80 mA |
| Led forward voltage | 4.2 to 4.6 V |
| Темп. хранения | -20 to 70 °C |
| Backlight drive pins | pin1, pin2, or A and K |
| Module thickness max | 9.7mm |
| Lc driving voltage 0c | 4.5 to 5.1 V |
| Шаг монтажных отверстий | 31.2mm x 30.0mm |
| Раб. температура | -20 to 70 °C |
| Lc driving voltage 20c | 4.9 to 5.5 V |
| Lc driving voltage 25c | 4.1 to 4.7 V |
| Lc driving voltage 50c | 3.8 to 4.4 V |
| Lc driving voltage 70c | 3.5 to 4.1 V |
| Макс. прямой ток LED | 80mA |
| Led forward current typ | 40mA |
| Макс. прямое напряжение LED | 4.6V |
| Тип. прямое напряжение светодиода | 4.2V |
| Абс. макс. входное напряжение | VDD |
| Макс. напряжение питания | 7.0V |
| Logic power consumption typ | 6.5mW |
| Диап. раб. темп. | -20°C to 70°C |
| Lcd driving voltage vdd v0 typ | 4.4V |
| Lcd driving voltage vdd v0 range | 4.1V to 4.7V at 25°C |
| Absolute max power supply voltage | -0.3 to 7.0 V |
| Led backlight power consumption max | 368mW |
| Led backlight power consumption typ | 168mW |
