ЖКИ знакосинтезирующий 12 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размер 55.7x32 мм, видимая область 46x14.5 мм, питание 5В, -20...70°C, контактные площадки снизу 15 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
365 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:365 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 453,34 |
| от 2 | 447,13 |
| от 4 | 438,98 |
| от 8 | 427,17 |
| от 15 | 407,64 |
Описание

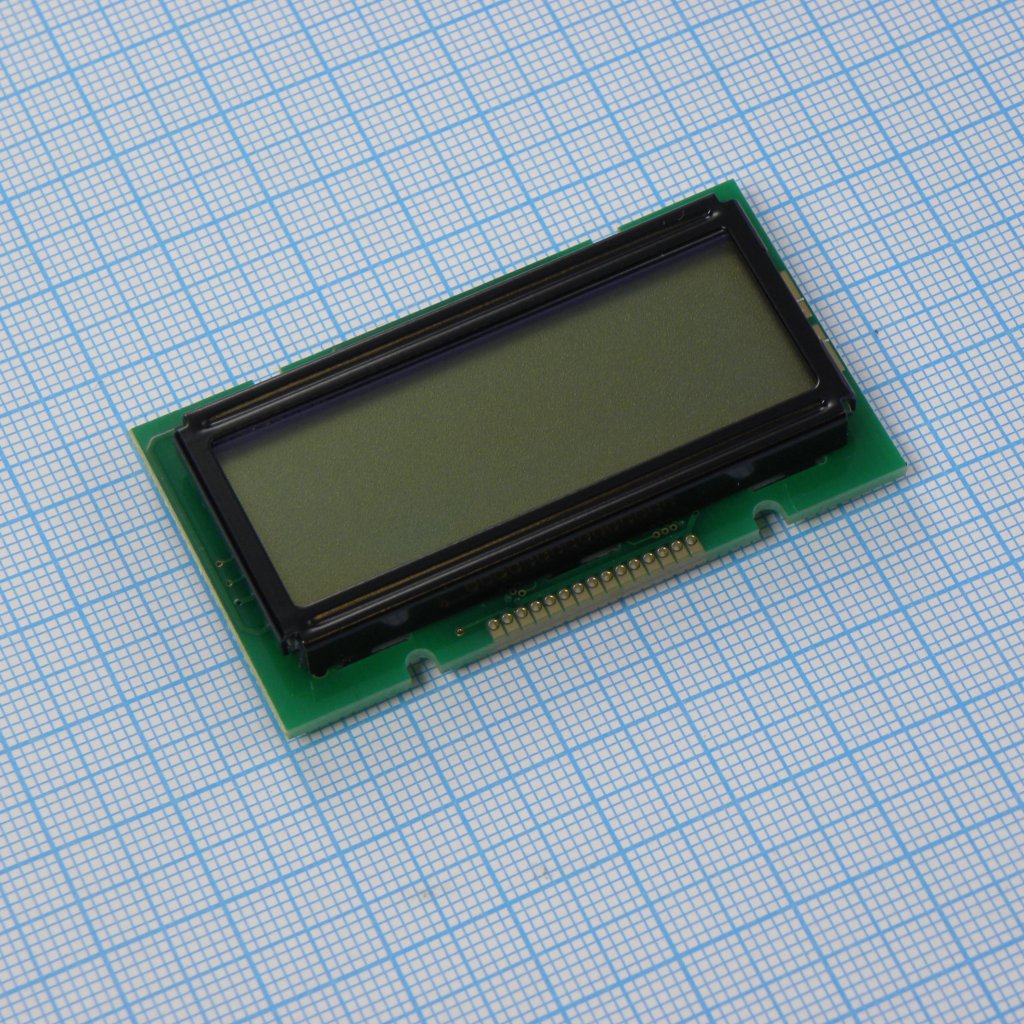

ЖКИ-дисплей WH1202A-YYH-CT# от WINSTAR — знакосинтезирующий индикатор с форматом 12 символов в 2 строки. Модуль выполнен на STN-матрице жёлто-зелёного цвета с позитивным отображением и светодиодной подсветкой того же оттенка. Работает от напряжения 5 В, имеет габариты 55,7×32 мм и видимую область 46×14,5 мм. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Модель | WH1202A |
| Цоколевка | 1: Vss (GND); 2: Vdd (+5V); 3: Vo (Contrast Adjustment); 4: RS (H/L Register select signal); 5: R/W (H/L Read/write signal); 6: E (H->L Enable signal); 7: DB0 (H/L Data bus line); 8: DB1 (H/L Data bus line); 9: DB2 (H/L Data bus line); 10: DB3 (H/L Data bus line); 11: DB4 (H/L Data bus line); 12: DB5 (H/L Data bus line); 13: DB6 (H/L Data bus line); 14: DB7 (H/L Data bus line); 15: A (LED Anode) |
| Размер точки | 0.55 x 0.70 mm |
| Подсветка | LED, Yellow-Green |
| Шаг точки | 0.60 x 0.75 mm |
| Кол-во выводов | 15 |
| Контроллер | KS0066 or Equivalent |
| Dot matrix | 5x8 dots includes cursor |
| Рабочий цикл | 1/16 |
| Описание | 12x2 Character LCD Module |
| Тип дисплея | STN Yellow-Green Positive/Transflective |
| Производитель | Winstar |
| Power supply | 5V |
| Площадь обзора | 46.0 x 14.5 mm |
| Ddram address | Line1: 00 to 0B; Line2: 40 to 4B |
| Mounting hole | 31.2 x 30.0 mm |
| Тип монтажа | THT |
| Character size | 2.65 x 5.50 mm |
| Ток питания | 1.3 to 1.5 mA |
| Напряжение питания | 4.7 to 5.3 V |
| Character format | 12x2 |
| Module dimensions | 55.7 x 32.0 mm |
| Led forward current | 40 to 80 mA |
| Led forward voltage | 4.2 to 4.6 V |
| Темп. хранения | -20 to 70 C |
| Backlight drive pins | pin1, pin2, or A and K |
| Примечание | ЖКИ симв, 12х2, подсв. Ж-З, инд. Ж-З |
| Раб. температура | -20 to 70 C |
| Тип упаковки | Коробка с паллетами |
| Абс. макс. входное напряжение | -0.3 to VDD V |
| Описание (англ.) | LCD character, 12 x 2, STN Yellow-Green. Positive/Transfl, backlight LED Yellow-Green., module dimension 55.7x32 mm, view area 46x14.5 mm, VDD = 5V, 6 o`cl, -20...70 C, 15pin |
| Recommended lc driving voltage | 0C: 4.5 to 5.1 V; 25C: 4.1 to 4.7 V; 50C: 3.8 to 4.4 V; 70C: 3.5 to 4.1 V; -20C: 4.9 to 5.5 V |
| Absolute max power supply voltage | -0.3 to 7.0 V |
