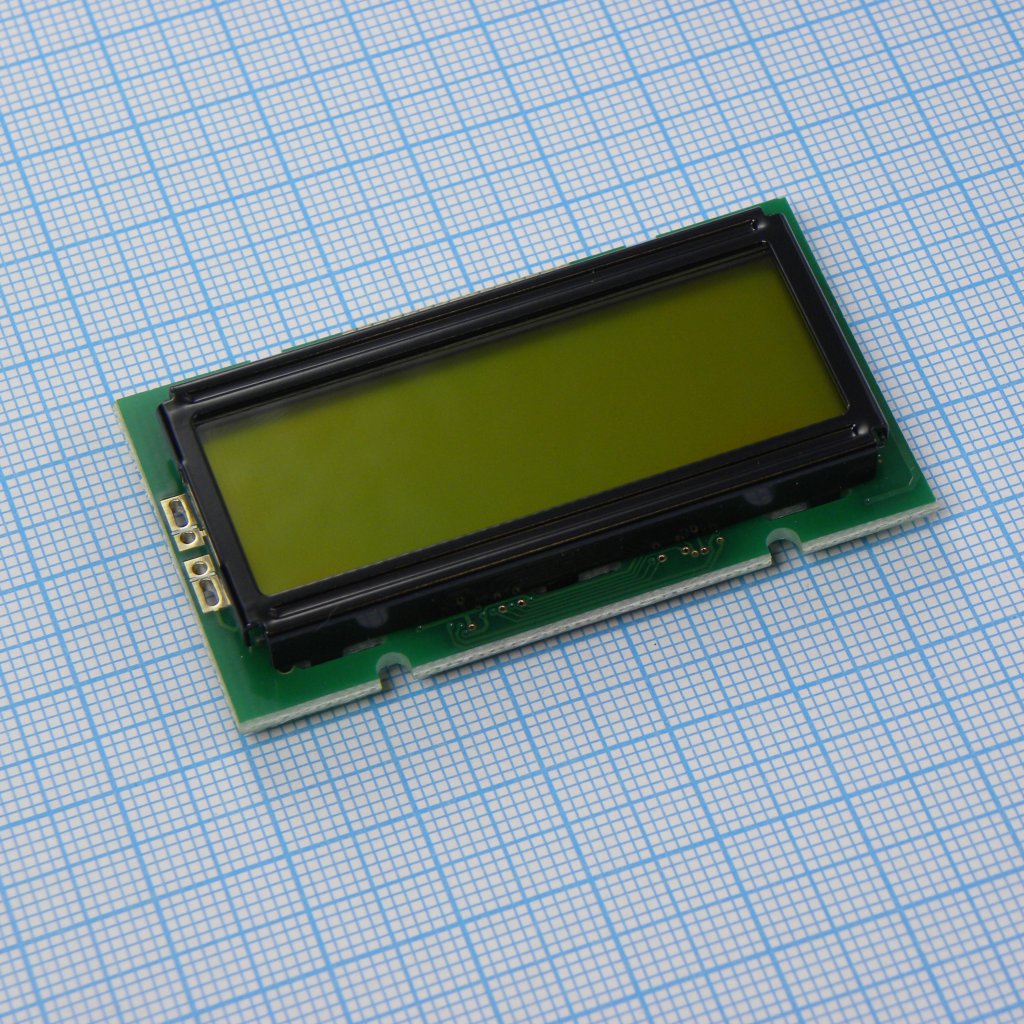

ЖК дисплей WH1202A-YGH-CT#
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
1 155 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт355,67 ₽
дешевле всех
Сумма711,34 ₽
В наличии932 шт
от 2 штюрлицам и ИП
от 12 — 340,63 ₽ (−4%)
Склад 13срок до недели
Цена за шт373,22 ₽
Сумма746,44 ₽
+ доплата 490,00 ₽
В наличии223 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 12 — 354,07 ₽ (−5%)
2 шт · Склад 39 · 711,34 ₽
Описание
ЖК-дисплей WH1202A-YGH-CT# производства WINSTAR представляет собой знакосинтезирующий модуль с двумя строками по 12 символов. Модель оснащена светодиодной подсветкой жёлто-зелёного цвета, что обеспечивает хорошую читаемость. Дисплей предназначен для встраивания в промышленное оборудование, измерительные приборы и системы управления, где требуется отображение текстовой информации.
Технические характеристики
| Vdd | 5.0V |
| Vss | 0V |
| Цоколевка | 1: Vss GND; 2: Vdd +5V; 3: Vo Contrast Adjustment; 4: RS H/L Register select signal; 5: R/W H/L Read / write signal; 6: E H→L Enable signal; 7: DB0 H/L Data bus line; 8: DB1 H/L Data bus line; 9: DB2 H/L Data bus line; 10: DB3 H/L Data bus line; 11: DB4 H/L Data bus line; 12: DB5 H/L Data bus line; 13: DB6 H/L Data bus line; 14: DB7 H/L Data bus line; 15: A 4.2V for LED (RA=OQ) |
| Размер точки | 0.55 x 0.70 mm |
| Pin pads | 15-Ø1.0 PAD |
| Подсветка | LED or NO B/L |
| Шаг точки | 0.60 x 0.75 mm |
| Кол-во выводов | 15 |
| Pin holes | 15-Ø0.7 PTH |
| Контроллер | KS 0066 or Equivalent |
| Dot matrix | 5x8 dots includes cursor |
| Рабочий цикл | 1/16 |
| Питание | +5V |
| Площадь обзора | 46.0 x 14.5 mm |
| Монтажное отверстие | 31.2 x 30.0 mm |
| Тип монтажа | THT |
| Размер знака | 2.65 x 5.50 mm |
| Led drive pins | pin1, pin2, or A and K |
| Отв. монтажа | 4-Ø1.0 PTH |
| Character format | 12x2 |
| Module dimension | 55.7 x 32.0 mm |
| Макс. вх. напр. | 5.3V |
| Мин. входное напряжение | 4.7V |
| Тип. входное напр. | 5.0V |
| Макс. ток питания | 1.5mA |
| Ток пит. тип. | 1.3mA |
| Ddram address line1 | 00 to 0B |
| Ddram address line2 | 40 to 4B |
| Примечание | ЖКИ симв, 12х2, подсв. Ж-З, инд. Серый |
| Раб. температура | -20°C to 70°C |
| Lcd driving voltage 0c | 4.5 to 5.1 V |
| Lcd driving voltage 25c | 4.1 to 4.7 V |
| Lcd driving voltage 50c | 3.8 to 4.4 V |
| Lcd driving voltage 70c | 3.5 to 4.1 V |
| Макс. прямой ток LED | 80mA |
| Led forward current min | 40mA |
| Макс. прямое напряжение LED | 4.6V |
| Тип. прямое напряжение светодиода | 4.2V |
| Тип упаковки | Palette (палетта) |
| Абс. макс. входное напряжение | -0.3 to VDD V |
| Lcd driving voltage minus20c | 4.9 to 5.5 V |
| Описание (англ.) | LCD character, 12 x 2, STN Gray Positive/Transfl, backlight LED Yellow-Green, module dimension 58x32 mm, view area 46x14.5 mm, VDD = 5V, 6 o'cl, -20...70 C, 15pin |
| Absolute max power supply voltage | -0.3 to 7.0 V |
