ЖКИ знакосинтезирующий 12 x 2, STN Серый Позитивный/отражающий без подсветки, размеры 55.7x32 мм, видимая область 46x14.5 мм, -20...70°C, контактные площадки снизу 15 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
419 шт.
Норм. уп.: 20
Цены поставщиков
Склад 39
В наличии:353 шт.
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 340,27 |
| от 13 | 325,70 |
| от 21 | 317,82 |
| от 34 | 311,46 |
| от 58 | 305,54 |
Склад 13
В наличии:66 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 420,35 |
| от 6 | 396,57 |
| от 12 | 377,19 |
| от 20 | 362,79 |
| от 60 | 352,07 |
Описание

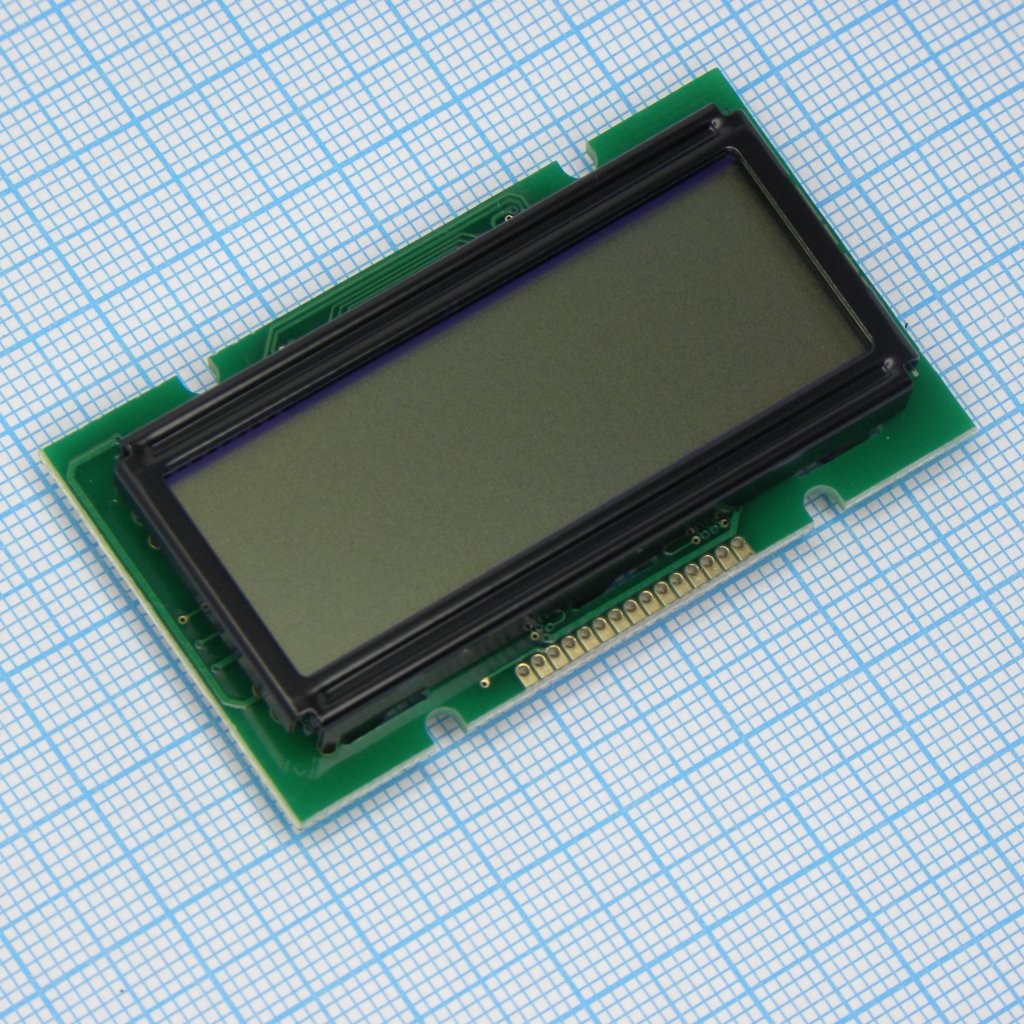

ЖКИ-модуль WH1202A-NGG-CT# от WINSTAR — знакосинтезирующий индикатор с форматом 12 символов в 2 строки. Выполнен на STN-матрице серого цвета с позитивным отображением и отражающим типом, без подсветки. Устройство имеет компактные габариты 55.7x32 мм и видимую область 46x14.5 мм, работает в расширенном температурном диапазоне от -20 до +70°C. Модель оснащена контактными площадками снизу на 15 выводов, что упрощает монтаж встраиваемых систем.
Технические характеристики
| RoHS | Да |
| Модель | WH1202A |
| Vdd max | 5.3V |
| Vdd min | 4.7V |
| Vdd typ | 5.0V |
| Размер точки | 0.55 x 0.70 mm |
| Подсветка | No B/L |
| Шаг точки | 0.60 x 0.75 mm |
| Интерфейс | Parallel |
| Кол-во выводов | 15 |
| Контроллер | KS0066 or Equivalent |
| Dot matrix | 5x8 dots includes cursor |
| Рабочий цикл | 1/16 |
| Описание | 12x2 Character LCD Module |
| Vdd vss max | 7.0V |
| Тип дисплея | STN Gray Positive/Reflective |
| Производитель | Winstar |
| Power supply | +5V |
| Площадь обзора | 46.0 x 14.5 mm |
| Mounting hole | 31.2 x 30.0 mm |
| Тип монтажа | THT |
| Character size | 2.65 x 5.50 mm |
| Character format | 12x2 |
| Module dimensions | 55.7 x 32.0 mm |
| Макс. ток питания | 1.3mA |
| Ток пит. тип. | 1.5mA |
| Темп. хранения | -20 to 70°C |
| Input voltage vi max | VDD |
| Примечание | ЖКИ симв, 12х2, без подсв.,инд. Серый |
| Раб. температура | -20 to 70°C |
| Lcd driving voltage 0c | 4.5-5.1V |
| Lcd driving voltage 20c | 4.9-5.5V |
| Lcd driving voltage 25c | 4.1-4.7V |
| Lcd driving voltage 50c | 3.8-4.4V |
| Lcd driving voltage 70c | 3.5-4.1V |
| Led forward current min | 40mA |
| Led forward current typ | 80mA |
| Led forward voltage min | 4.2V |
| Led forward voltage typ | 4.6V |
| Тип упаковки | Коробка с паллетами |
| Описание (англ.) | LCD character, 12 x 2, STN Gray Positive/Reflective, without backlight, module dimension 55.7x32 mm, view area 46x14.5 mm, 6 o`cl, -20...70 C, 15pin |
