ЖКИ знакосинтезирующий 8 x 2, STN Синий Негативный/прозрачный светодиодная подсветка белая, интерфейс 6800, размер 58x32 мм, видимая область 38х16 мм, питание 5В, -20...70°C, контактные площадки 2 ряда слева 16 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
99 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:99 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 219,63 |
| от 4 | 216,19 |
| от 8 | 211,61 |
| от 15 | 204,82 |
| от 29 | 194,07 |
Описание

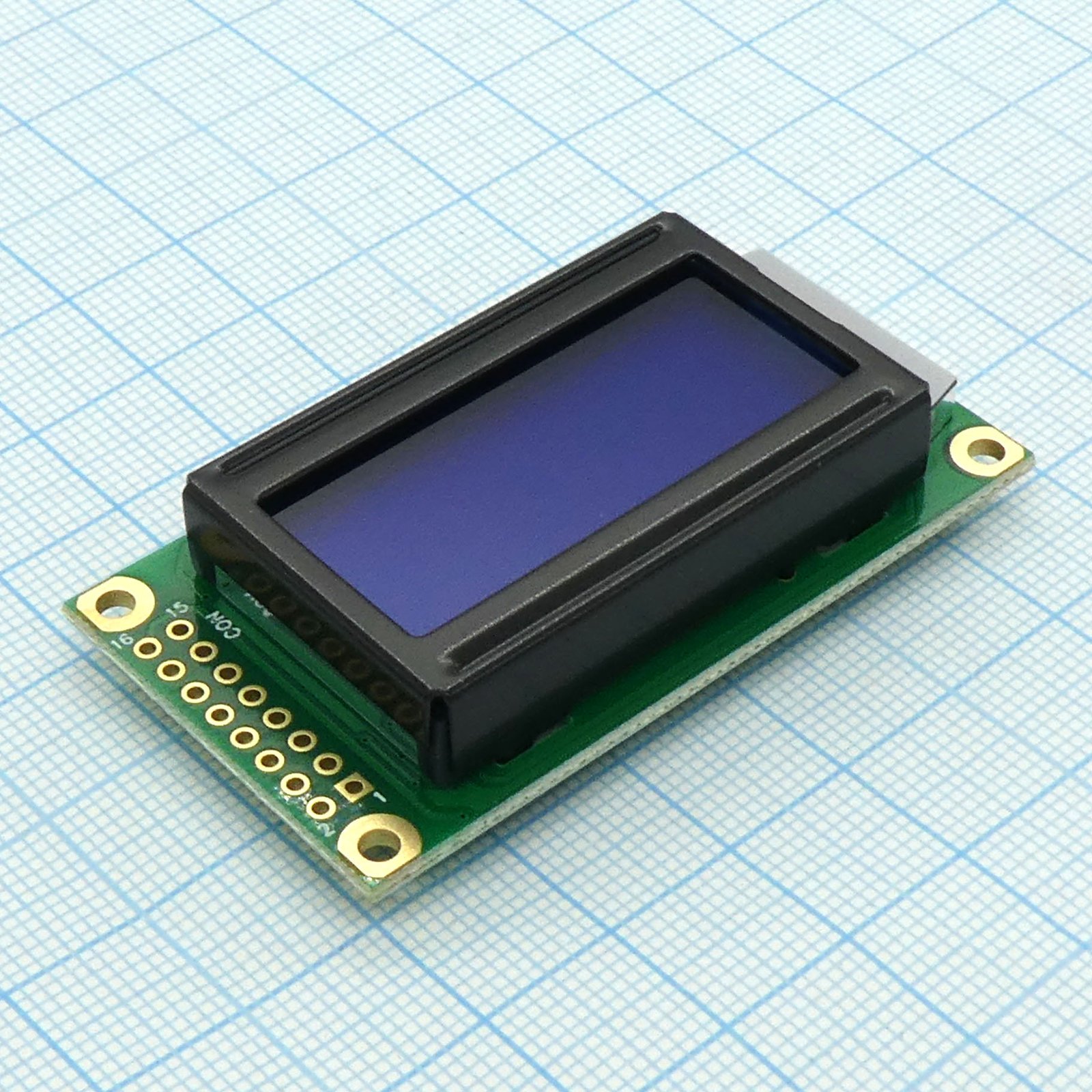

ЖКИ-дисплей WINSTAR WH0802A1-TMI-CT# — знакосинтезирующий индикатор на 8 символов в 2 строки. Модель с синим негативным STN-экраном и белой светодиодной подсветкой, питание 5 В, рабочий диапазон от -20 до +70°C. Габариты модуля 58x32 мм, видимая область 38х16 мм, интерфейс 6800. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Ic | ST7066U |
| Duty | 1/16 |
| RoHS | Да |
| Размер точки | 0.56 x 0.66 mm |
| Тип ЖК | STN Negative, Blue Transmissive |
| Тип монтажа | THT |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | 68 series |
| Кол-во выводов | 16 |
| Шаг выводов | 2.54 mm |
| View area | 38.0 x 16.0 mm |
| Активная площадь | 27.81 x 11.5 mm |
| Display font | 8 characters x 2 lines |
| Тип дисплея | Character Type |
| Производитель | Winstar Display Co., Ltd. |
| Module number | WH0802A1-TMI-CT# |
| Backlight type | LED, White |
| Character size | 2.96 x 5.56 mm |
| Contrast ratio | 3 |
| Ток питания | 1.0 to 1.5 mA |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55 x 5.94 mm |
| Input low voltage | VSS to 0.6 V |
| Module dimensions | 58.0 x 32.0 x 13.2 mm |
| Input high voltage | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0 to 0.4 V |
| Response time fall | 150 to 200 ms |
| Response time rise | 150 to 200 ms |
| View angle theta 0 | 0 to 40° |
| Высокое вых. напр. | 3.9 V min |
| Темп. хранения | -30 to +80 °C |
| View angle theta 90 | 0 to 30° |
| Supply voltage logic | 4.5 to 5.5 V |
| View angle theta 180 | 0 to 20° |
| View angle theta 270 | 0 to 30° |
| Примечание | ЖКИ симв, 8х2, подсв. Белая, инд.Синий |
| Раб. температура | -20 to +70 °C |
| Supply voltage lcd max | 4.5 V |
| Supply voltage lcd min | 4.2 V |
| Supply voltage lcd typ | 4.35 V |
| Тип упаковки | Palette (палетта) |
| Supply voltage lcd at 70c | 3.5 V min |
| Supply voltage lcd at -20c | 5.5 V max |
| Описание (англ.) | LCD character, 8 x 2, STN Blue Negative/Transm, backlight LED Yellow-Green, module dimension 58x32 mm, view area 38x16 mm, VDD = 5V, 6 o'cl, -20...70 C, 14pin |
