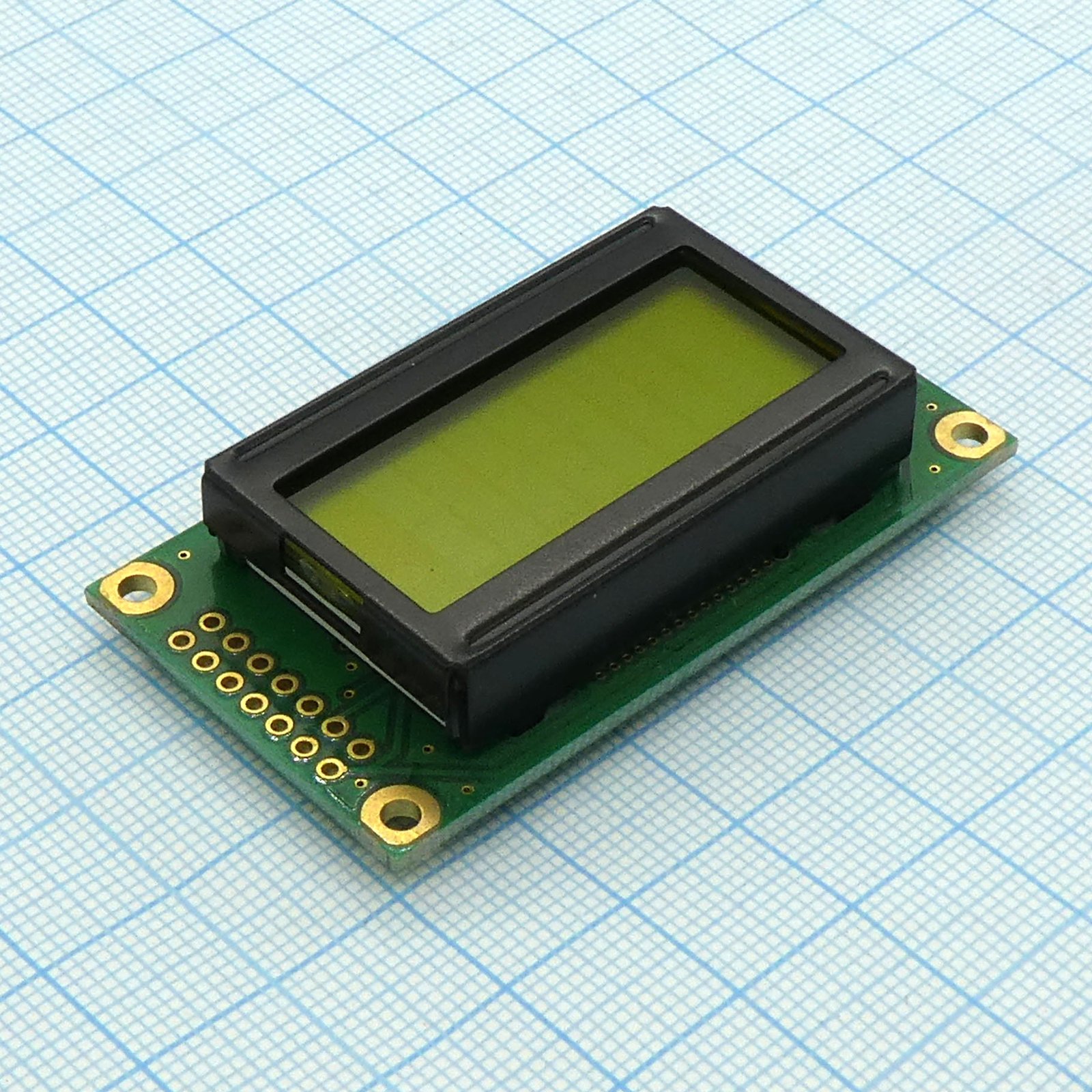

ЖКИ знакосинтезирующий 8 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размер 58x32 мм, видимая область 38х16 мм, питание 5В, -20...70°C, контактные площадки 2 ряда слева 14 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
501 шт.
Норм. уп.: 24
Цены поставщиков
Склад 39
В наличии:449 шт.
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 356,63 |
| от 12 | 341,66 |
| от 20 | 333,56 |
| от 33 | 327,04 |
| от 55 | 320,91 |
Склад 13
В наличии:52 шт
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 460,68 |
| от 11 | 437,56 |
| от 24 | 419,21 |
| от 48 | 403,08 |
| от 96 | 392,16 |
Описание
ЖКИ-дисплей WH0802A-YYK-CT# от WINSTAR — знакосинтезирующий модуль 8x2 символа на STN-матрице желто-зеленого цвета. Работает от 5 В, оснащен встроенной светодиодной подсветкой желто-зеленого свечения и выдерживает температуры от -20 до +70 °C. Корпус размером 58x32 мм с видимой областью 38x16 мм и контактными площадками на 14 выводов. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Duty | 1/16 |
| Font | English and Cyrillic standard font |
| Модель | WH0802A-YYK-CT |
| Корпус | LCD module |
| Размер точки | 0.56 x 0.66 mm |
| Lcd mode | STN Positive, Yellow Green, Transflective |
| Тип монтажа | THT |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | 8-bit parallel |
| Кол-во выводов | 14 |
| Шаг выводов | 2.54mm |
| View area | 38.0 x 16.0 mm |
| Активная площадь | 27.81 x 11.5 mm |
| Тип дисплея | Character LCD |
| Производитель | Winstar Display |
| Controller ic | ST7066U-OT-BC or equivalent |
| Backlight type | LED Yellow Green |
| Character size | 2.96 x 5.56 mm |
| Contrast ratio | 3 typ |
| Ток питания | 1.2mA typ at VDD=5V |
| View angle phi | -30 to 30 deg |
| Направление обзора | 12 o'clock |
| Character pitch | 3.55 x 5.94 mm |
| Frame frequency | 64Hz |
| View angle theta | 20 to 40 deg |
| Backlight current | 70mA |
| Backlight voltage | 4.2V |
| Input low voltage | VSS to 0.6V |
| Module dimensions | 58.0 x 32.0 x 13.3 mm |
| Backlight resistor | 11.4Ω (1/2W) |
| Input high voltage | 0.7 VDD to VDD |
| Lcd supply voltage | 3.5V to 5.5V (typ 4.4V at 25C) |
| Низкое выходное напряжение | 0.4V max |
| Response time fall | 150ms typ, 200ms max |
| Response time rise | 150ms typ, 200ms max |
| Высокое вых. напр. | 3.9V min |
| Темп. хранения | -30 to +80 C |
| Logic supply voltage | 4.5V to 5.5V (typ 5.0V) |
| Number of characters | 8 characters x 2 lines |
| Примечание | ЖКИ симв, 8х2, подсв. Ж-З, инд. Ж-З |
| Раб. температура | -20 to +70 C |
| Тип упаковки | Bulk (россыпь) |
| Contrast adjustment resistor | 10KΩ to 20KΩ |
| Описание (англ.) | LCD character, 8 x 2, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 58x32 mm, view area 38x16 mm, VDD = 5V, 12 o'cl, -20...70 C, 14pin |
| Absolute max lcd supply voltage | -0.3V to 13V |
| Absolute max logic supply voltage | -0.3V to 7V |
