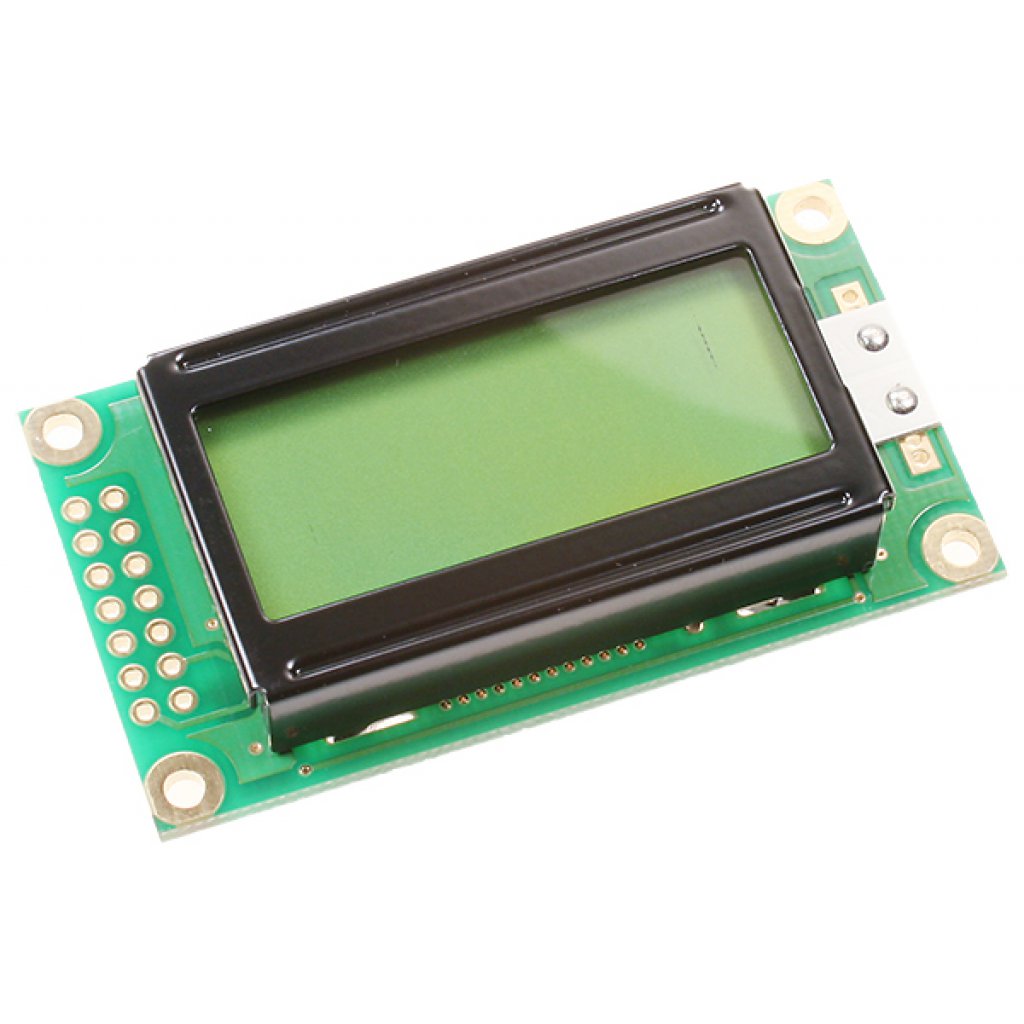

ЖКИ знакосинтезирующий 8 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размер 58x32 мм, видимая область 38х16 мм, питание 5В, -20...70°C, контактные площадки 2 ряда слева 14 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
413 шт.
Норм. уп.: 24
Цены поставщиков
Склад 13
В наличии:413 шт
Срок поставки: до недели
Норм. уп.: 24
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 313,75 |
| от 15 | 297,14 |
| от 24 | 283,95 |
| от 72 | 272,35 |
| от 120 | 264,52 |
Описание
ЖКИ-дисплей WINSTAR формата 8x2 символа с желто-зеленым экраном и такой же подсветкой. Работает от 5 В, размер модуля 58x32 мм, видимая область 38x16 мм, диапазон температур от -20 до +70 °C. Подходит для встраивания в промышленную автоматику, измерительные приборы и бытовую электронику.
Технические характеристики
| Корпус | модуль |
| Тип монтажа | THT |
| Интерфейс | 8-bit parallel |
| Кол-во выводов | 14 |
| Контроллер | KS0066 or equivalent |
| Рабочий цикл | 1/16 |
| Тип дисплея | 8x2 character LCD, 5x8 dots, STN Yellow-Green Positive/Transflective |
| Площадь обзора | 38.0mm x 16.0mm |
| Character size | 2.96mm x 5.56mm |
| Ток питания | 1.5mA typical, 1.7mA max |
| Напряжение питания | 4.7V to 5.3V (typical 5V) |
| Module dimensions | 58.0mm x 32.0mm |
| Потребляемая мощн. | 7.5mW typical |
| Примечание | ЖКИ симв, 8х2, подсв. Ж-З, инд. Ж-З |
| Шаг монтажных отверстий | 53.0mm x 27.0mm |
| Тип упаковки | Palette (палетта) |
| Диап. раб. темп. | -20°C to +70°C |
| Описание (англ.) | LCD character, 8 x 2, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, module dimension 58x32 mm, view area 38x16 mm, VDD = 5V, 6 o'cl, -20...70 C, 14pin |
| Led backlight forward current | 70mA to 140mA |
| Led backlight forward voltage | 4.2V to 4.6V |
