ЖКИ знакосинтезирующий 8 x 2, STN Серый Позитивный/отражающий светодиодная подсветка Желто-зеленый ., размер 58x32 мм, видимая область 38x16 мм, питание 5В, -20...70°C, контактные площадки 2 ряда слева 14 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
492 шт.
Норм. уп.: 24
Цены поставщиков
Склад 13
В наличии:310 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 377,61 |
| от 7 | 355,91 |
| от 14 | 338,23 |
| от 27 | 325,08 |
| от 53 | 315,31 |
Склад 39
В наличии:182 шт.
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 322,96 |
| от 13 | 308,87 |
| от 22 | 301,24 |
| от 36 | 295,08 |
| от 61 | 289,40 |
Описание

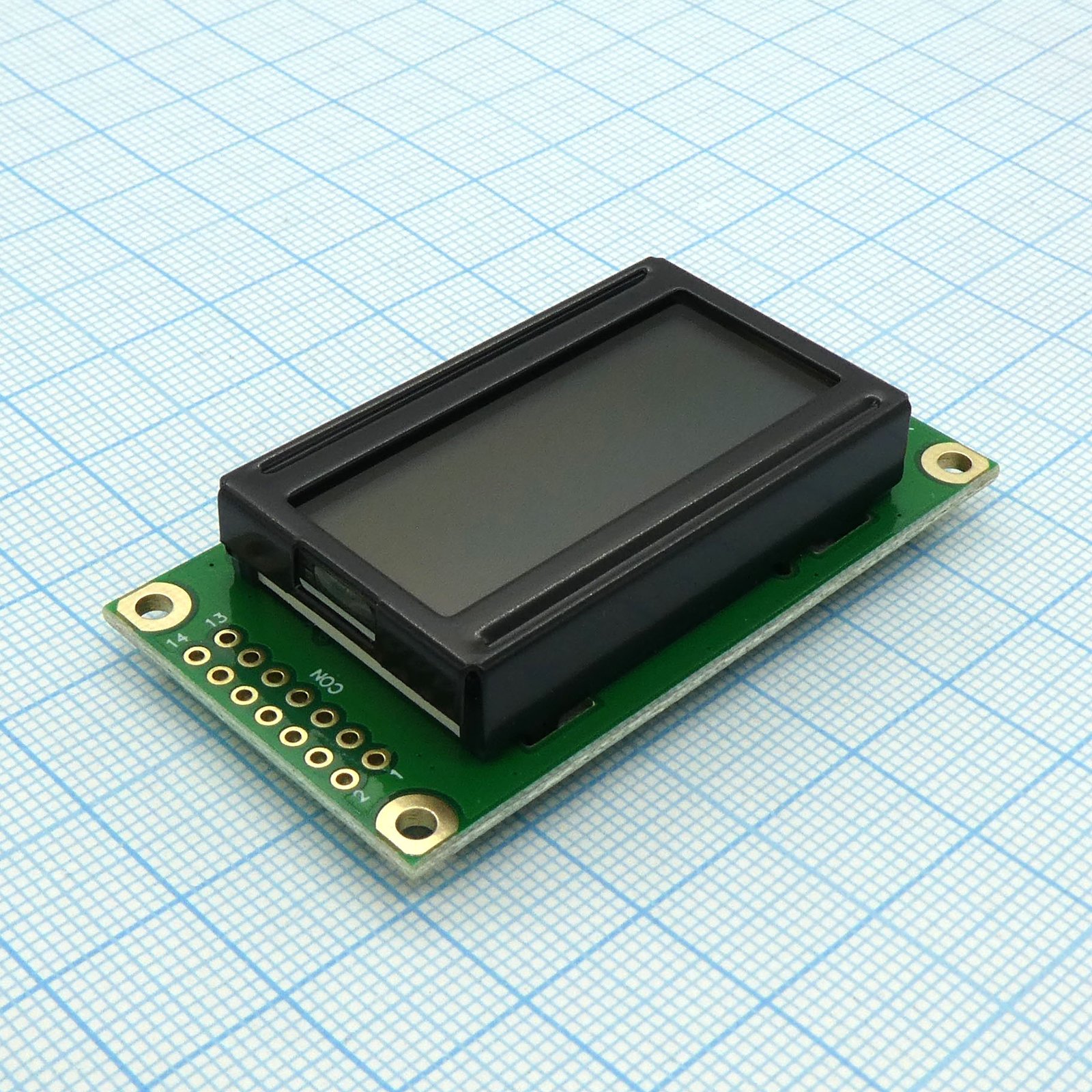

ЖКИ-дисплей WINSTAR WH0802A-YGK-CT# — знакосинтезирующий экран на 8 символов в 2 строки. Модель выполнена на STN-контроллере с серым позитивным отображением и жёлто-зелёной светодиодной подсветкой. Работает от 5 В в диапазоне температур от -20 до +70 °C, размер модуля — 58x32 мм. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Корпус | модуль |
| Тип монтажа | Выводной |
| Интерфейс | parallel |
| Кол-во выводов | 14 |
| Шаг выводов | 2.54mm |
| Polarizer | STN Gray Positive Reflective |
| Контроллер | KS0066 or equivalent |
| Dot format | 5x8 dots includes cursor |
| Рабочий цикл | 1/16 |
| El voltage | 110VAC 400Hz |
| Тип дисплея | character LCD |
| Площадь обзора | 38.0x16.0mm |
| Backlight type | LED yellow-green |
| Character size | 2.96x5.56mm |
| Отв. монтажа | 53.0x27.0mm |
| Ток питания | 1.5mA typ, 1.7mA max |
| Напряжение питания | 5V |
| Character format | 8x2 |
| Module dimensions | 58.0x32.0mm |
| Диап. вх. напр. | -0.3V to 7V |
| Logic input voltage | 4.7V min, 5.0V typ, 5.3V max |
| Примечание | ЖКИ симв, 8х2, подсв. Ж-З, инд. Серый |
| Раб. температура | -20C to 70C |
| El power supply current | 5.0mA max |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | LCD character, 8 x 2, STN Gray Positive/Reflective, backlight LED Yellow-Green.., module dimension 58x32 mm, view area 38x16 mm, VDD = 5V, 12 o`cl, -20...70 C, 14pin |
| Led backlight forward current | 70mA min, 140mA max |
| Led backlight forward voltage | 4.2V typ, 4.6V max |
| Recommended lcd driving voltage | 0C: 4.5-5.1V; 25C: 4.1-4.7V; 50C: 3.8-4.4V; 70C: 3.5-4.1V; -20C: 4.9-5.5V |
| Цвет | yellow-green |
