ЖКИ знакосинтезирующий 8 x 2, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размер 58x32 мм, видимая область 38х16 мм, питание 5В, -20...80°C, контактные площадки 2 ряда слева 14 выводов
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
4 154 шт.
Норм. уп.: 12
Цены поставщиков
Склад 39
В наличии:3 482 шт.
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 284,20 |
| от 15 | 271,20 |
| от 25 | 264,13 |
| от 41 | 258,44 |
| от 69 | 253,27 |
Склад 13
В наличии:672 шт
Срок поставки: до недели
Норм. уп.: 12
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 306,75 |
| от 12 | 290,67 |
| от 36 | 277,91 |
| от 60 | 266,69 |
| от 108 | 259,10 |
Описание

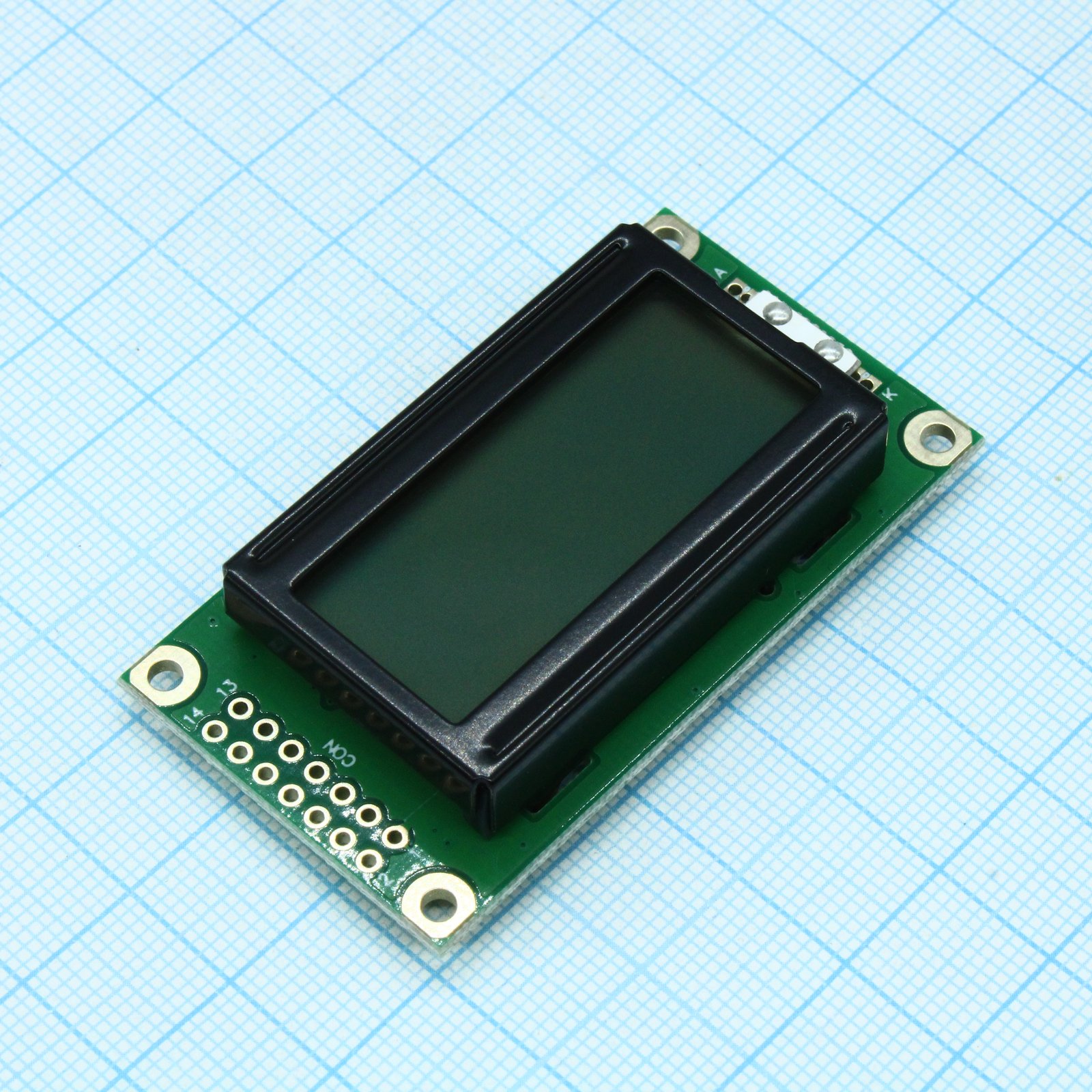

ЖКИ-дисплей WINSTAR WH0802A-YGH-CT# — знакосинтезирующий индикатор 8x2 символа на STN-матрице серого цвета с позитивным отображением и прозрачно-отражающим эффектом. Оснащён жёлто-зелёной светодиодной подсветкой, питается от 5 В, размер модуля 58x32 мм, рабочая температура от –20 до +80 °C. Подходит для промышленной автоматики, контрольно-измерительных приборов и встраиваемых систем.
Технические характеристики
| Размер точки | 0.56 x 0.66 mm |
| Pin rows | 2 |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | parallel |
| Кол-во выводов | 14 |
| Шаг выводов | 2.54 mm |
| Контроллер | KS0066 or equivalent |
| Рабочий цикл | 1/16 |
| Описание | LCD character module 8x2, STN gray positive/transflective, yellow-green LED backlight |
| Артикул | WH0802A-YGH-CT# |
| Производитель | WINSTAR |
| Pad diameter | 1.8 mm |
| Power supply | 5V |
| Площадь обзора | 38.0 x 16.0 mm |
| Mounting hole | 53.0 x 27.0 mm |
| Тип монтажа | THT |
| Pin functions | 1: Vss GND; 2: Vdd +5V; 3: Vo Contrast Adjustment; 4: RS H/L Register select signal; 5: R/W H/L Read/write signal; 6: E H→L Enable signal; 7: DB0 H/L Data bus line; 8: DB1 H/L Data bus line; 9: DB2 H/L Data bus line; 10: DB3 H/L Data bus line; 11: DB4 H/L Data bus line; 12: DB5 H/L Data bus line; 13: DB6 H/L Data bus line; 14: DB7 H/L Data bus line |
| Backlight type | LED yellow-green |
| Character size | 2.96 x 5.56 mm |
| Character type | 5x8 dots includes cursor |
| Формат дисплея | 8 characters x 2 lines |
| Module dimensions | 58.0 x 32.0 mm |
| Макс. ток питания | 1.7mA |
| Ток пит. тип. | 1.5mA |
| Макс. напр. пит. | 5.3V |
| Мин. напр. пит. | 4.7V |
| Напряжение питания тип. | 5.0V |
| Ddram address line1 | 00-07 |
| Ddram address line2 | 40-47 |
| Backlight drive pins | pin1, pin2, or A and K |
| Примечание | ЖКИ симв, 8х2, подсв. Ж-З, инд. Серый |
| Lcd driving voltage 0c | 4.5-5.1V |
| Диаметр монтажного отверстия | 2.5 mm PTH |
| El power supply current | 5.0Vrms |
| Lcd driving voltage 20c | 4.9-5.5V |
| Lcd driving voltage 25c | 4.1-4.7V |
| Lcd driving voltage 50c | 3.8-4.4V |
| Lcd driving voltage 70c | 3.5-4.1V |
| Led forward current max | 140mA |
| Led forward current typ | 70mA |
| Led forward voltage max | 4.6V |
| Led forward voltage typ | 4.2V |
| Макс. темп. хр. | 70°C |
| Мин. темп. хр. | -20°C |
| Тип упаковки | Bulk (россыпь) |
| El power supply frequency | 400Hz |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | -20°C |
| Абс. макс. входное напряжение | VDD |
| Описание (англ.) | LCD character, 8 x 2, STN Gray Positive/Transfl, backlight LED Yellow-Green, module dimension 58x32 mm, view area 38x16 mm, VDD = 5V, 6 o'cl, -20...80 C, 14pin |
| Absolute max power supply voltage | 7.0V |
| Корпус | 80x36 мм |
| Тип | LCD |
